Контроллер WPCE775 фирмы Nuvoton ориентирован на применение в портативной электронике. WPCE775 интегрирует ядро CompactRISC® CR16CPlus (высокопроизводительный 16-битный RISC-процессор), ПЗУ, ОЗУ, системные функциональные блоки и отдельный блок обмена с Flash-памятью (обмен по интерфейсу SPI).

WPCE775 содержит следующие системные функциональные узлы:

- набор таймеров;

- ШИМ;

- систему управления прерываниями;

- систему ввода/вывода общего назначения с контроллером матрицы клавиатуры;

- интерфейсы PS/2, SMBus, UART и SPI;

- АЦП и ЦАП (для управления зарядом аккумулятора).

Данный контроллер также поддерживает функции управления системой (в том числе, мониторинга ее состояния) и аналогового управления.

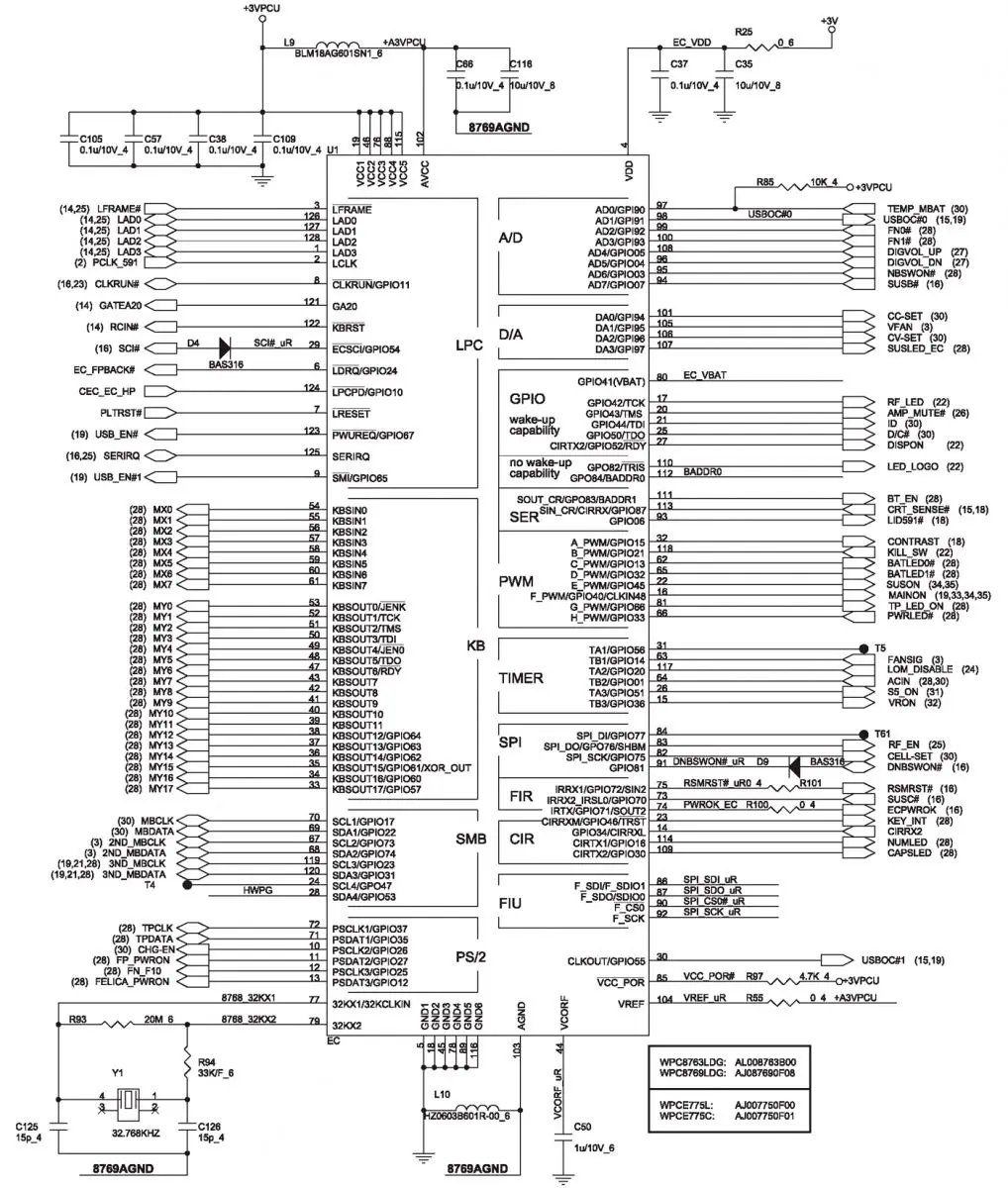

Фрагмент принципиальной электрической схемы ноутбука «Toshiba Satellite A300» с микросхемой WPCE775

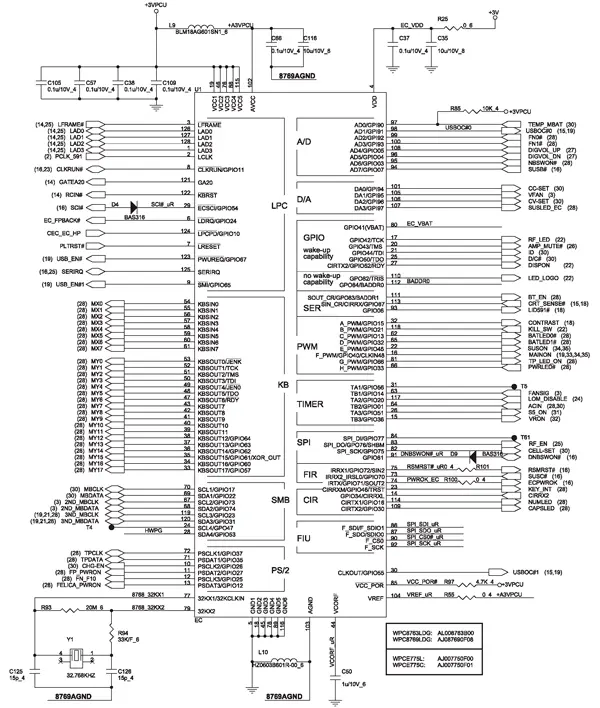

Фрагмент принципиальной электрической схемы ноутбука "Toshiba Satellite A300" с микросхемой WPCE775

Для подключения к host-процессору у WPCE775 предусмотрен порт LPC. Кроме того, у контроллера предусмотрены MCE-совместимый порт CIR, высокоскоростной ИК порт (FIR-, IrDA 1.1-совместимый), а также PC01 и ACP.

Отличительные особенности WPCE775

- Интерфейс SPI для доступа к общей Flash-памяти базовой системы ввода-вывода (BIOS).

- MCE-совместимый порт CIR.

- Быстродействующий ИК порт (совместим с FIR, IrDA 1.1).

- АЦП с высокими характеристиками по точности и скорости преобразования сигналов.

- До 94 линий универсальных портов ввода-вывода.

- 16-битное ядро RISC с внешним адресным пространством (до 4 Мбайт) и тактовой частотой до 25 МГц.

- 128-выводный корпус LQFP.
