Рассмотрим устройство и назначение элементов стиральных машин барабанного типа с фронтальной загрузкой белья, как наиболее распространенных.

Механические компоненты СМ

На рис. 1 и 2 показан внешний вид СМ без декоративных крышек — вид сбоку и спереди соответственно. Нетрудно заметить, что основное пространство СМ занимает бак. Внутри него расположен барабан. Он крепится к баку с помощью подшипникового узла через ось. Вращение барабана обеспечивает приводной электродвигатель с помощью ременной передачи Для обеспечения устойчивости СМ, на баке имеются массивные противовесы. Сам бак подвешен на пружинах, а снизу к нему крепятся амортизаторы. В передней части СМ расположен люк для загрузки белья.

Рис. 1 Основные конструктивные узлы стиральной машины




Рис. 2

А теперь остановимся подробнее на этих компонентах.

Бак

Баки могут быть эмалированные, из нержавеющей стали и пластиковые Последние, как отмечалось выше, имеют лучшие характеристики по шуму, но непрочны. И наоборот — эмалированные баки и из нержавейки более прочны, но сильнее «шумят».

Металлический бак СМ в сборе

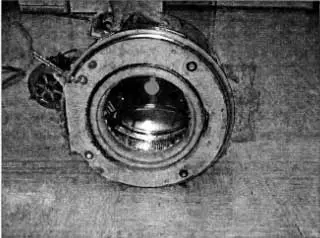

Рис. 3

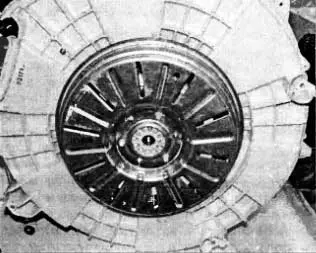

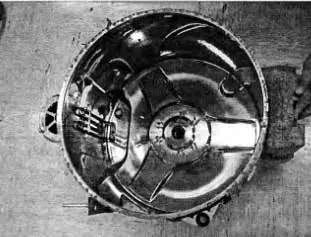

Внешний вид бака из нержавеющей стали (в сборе с мотором и барабаном) показан на рис. 3, а выполненный из пластика — на рис. 4 (CM LG с прямым приводом). На рис. 5 показан внешний вид бака без барабана. Собственно, бак является основным конструктивным элементом СМ, так или иначе с ним связаны все механические и электронные компоненты стиральной машины. Большинство баков стиральных машин — разборные (на две половины). Это облегчает выполнение различных сервисных процедур, например, при замене подшипников. Однако, в последнее время появились СМ с неразборными баками Понятно, что в подобных СМ при возникновении различных проблем с баком (или его компонентами), требуется замена бака целиком.

Пластмассовый бак СМ в сборе

Рис. 4

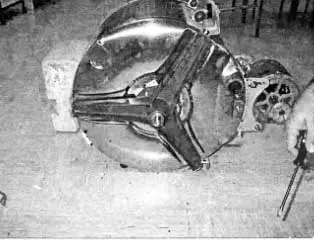

В баке имеются специальные элементы для его соединения с барабаном — это крестовина и сами подшипники. На рис. 6 хорошо видна крестовина (в ее центре запрессованы подшипники). Обычно подшипников бывает два (внутренний и внешний), однако в некоторых СМ применяются и двухрядные моноподшипники.



Рис. 5




Рис. 6




Рис. 7




Рис. 8

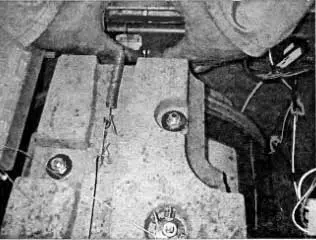

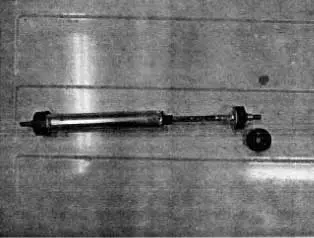

Пружины, противовесы и амортизаторы, крепящиеся к баку, предназначены для гашения колебаний бака при вращении барабана с бельем в режиме отжима. На рис. 7 показан верхний противовес, а на рис. 8 — внешний вид амортизатора.

Барабан

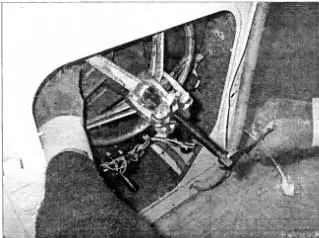

Барабан является элементом СМ, в котором непосредственно производится стирка белья Он всегда выполняется из нержавеющей стали. Для повышения эффективности перемешивания белья и смачивания его моющим раствором, барабаны обычно имеют на внутренней поверхности специальные перемешивающие ребра, а на поверхности барабанов имеются специальные перфорационные отверстия В стиральных машинах с вертикальной загрузкой белья барабаны имеют 2 точки соединения с баком (по бокам через подшипники), а с фронтальной загрузкой — всего одну Эта последняя конструкция налагает повышенные требования к механической прочности бака, барабана, узла подшипников и др К оси барабана крепится шкив ременной передачи На рис 9 показан процесс съема шкива с оси барабана



Рис. 9

Загрузочный люк

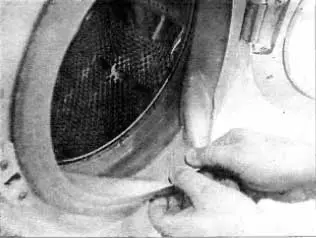

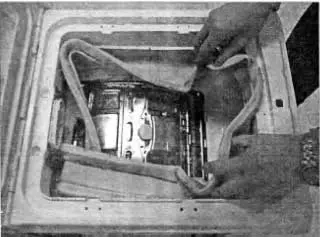

Люк предназначен для загрузки/выгрузки белья Он имеет дверцу и запорное устройство Для предотвращения выливания воды из бака к последнему крепится манжета (или уплотнитель дверцы), ее внешний вид показан на рис 10 Один край манжеты крепится непосредственно на баке, а второй — на передней крышке СМ (эти края закрепляются специальными хомутами) Дверца люка в закрытом состоянии плотно приегает к краю манжеты, тем самым, предотвращая выливание воды из бака. В СМ с вертикальной загрузкой также имеется манжета, ее внешний вид показан на рис. 11.



Рис. 10




Рис. 11
