Обзор сверхъярких светодиодов фирмы SHARP


"Документация" - техническая информация по применению электронных компонентов, особенностях построения различных радиотехнических и электронных схем, а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).


В этом обзоре рассматриваются несколько серий компактных светодиодов белого свечения, светодиоды общего назначения и мощные светодиоды для систем освещения фирмы SHARP.

Серия Double Dome LED

Серия сверхъярких светодиодов белого свечения Double Dome LED позиционируется производителем, как твердотельные источники света для создания локальных высокоэффективных осветительных приборов. Внешний вид светодиодов показан на рис. 1, конструктивные размеры - на рис. 2а, а электрическая схема - на рис. 2б. Данная серия предназначена для поверхностного монтажа на несущую печатную плату, для чего в конструкции светодиодов предусмотрены соответствующие контакты планарного типа. Керамический корпус обеспечивает высокую стойкость к нагреву.

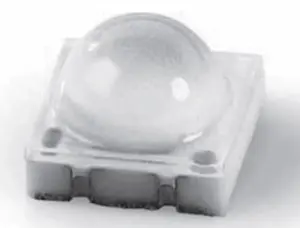

Внешний вид светодиодов серии Double Dome LED

Рис 1. Внешний вид светодиодов серии Double Dome LED

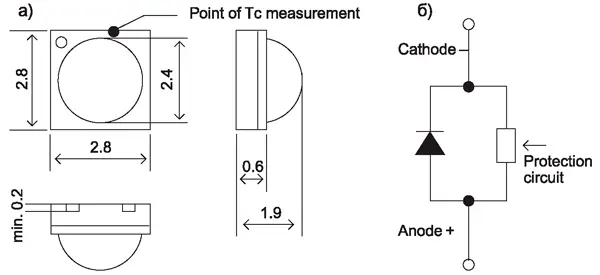

Конструктивные размеры светодиодов серии Double Dome LED (а) и электрическая схема (б)

Рис. 2. Конструктивные размеры светодиодов серии Double Dome LED (а) и электрическая схема (б)

Световая отдача светодиодов этой серии достигает 73 лм/Вт, предельная рабочая температура окружающей среды - +100 °С, максимальная рассеиваемая мощность - 0,5 Вт, угол излучения основного потока - ±60 градусов.

В таблице 1 приведены основные характеристики светодиодов серии Double Dome LED.

Таблица 1. Основные характеристики исполнений светодиодов серии Double Dome LED

Исполнение

Цветовая температура, °К

Максимальный световой поток*, лм

Средняя светоотдача, лм/Вт

CRI, о.е.

Угол излучения, градусы

GM2BB27BM0C

2700

33

64

85

±60

GM2BB30BM0C

3000

34

66

GM2BB35BM0C

3500

35

68

GM2BB40BM0C

4000

36

70

GM2BB50BM0C

5000

38

73

GM2BB65BM0C

6500

36

70

* - при токе 0,15 А и прямом падении напряжения 3,45 В

Серия GM5

В данной серии представлены миниатюрные светодиоды с высокой интенсивностью излучения, предназначенные для поверхностного монтажа. Корпус светодиодов этой серии (в зависимости от исполнения) может включать как один, так и три кристалла, что позволяет регулировать световой поток ступенчато.

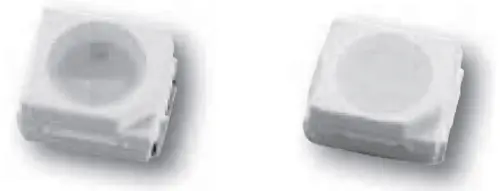

На рис. 3а показан внешний вид светодиодов серии GM5 с одним светоизлучающим кристаллом, а на рис. 3б - с тремя кристаллами. Габаритные размеры и электрическая схема светодиодов с одним и тремя кристаллами представлены соответственно на рис. 4а и 4б.

Внешний вид светодиодов серии GM5 с одним излучающим кристаллом (а) и с тремя кристаллами (б)

Рис. 3. Внешний вид светодиодов серии GM5 с одним излучающим кристаллом (а) и с тремя кристаллами (б)

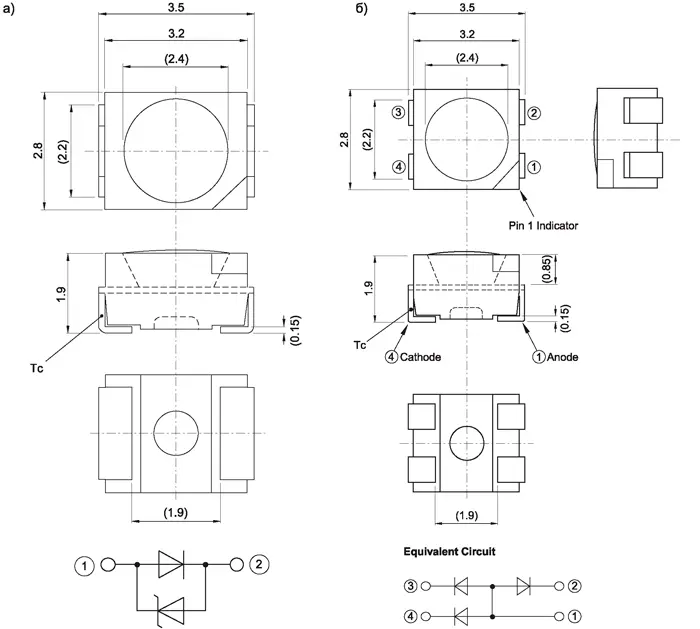

Конструктивные размеры и электрические схемы светодиодов серии GM5 с одним излучающим кристаллом (а) и с тремя кристаллами (б)

Рис. 4. Конструктивные размеры и электрические схемы светодиодов серии GM5 с одним излучающим кристаллом (а) и с тремя кристаллами (б)

Угол излучения светодиодов составляет ±60 градусов.

Основные характеристики исполнений светодиодов серии GM5 приведены в таблице 2.

Таблица 2. Основные характеристики исполнений светодиодов серии GM5

Исполнение

Цветовая темпера­тура, °К

Максималь­ный световой поток*, лм

Средняя светоотда­ча, лм/Вт

CRI, о.е.

Исполнения с одним кристаллом

GM5SAE27P0A

2700

4,9

77

85

GM5SAE30P0A

3000

5,0

78

85

GM5SAE35P0A

3500

5,0

78

83

GM5SAE40P0A

4000

5,3

78

83

GM5SAE45P0A

4500

5,5

86

83

GM5SAE50P0A

5000

5,5

86

83

GM5SAE57P0A

5700

5,5

86

80

GM5SAE65P0A

6500

5,5

86

80

GM5BN96385A

5200

3,5

55

90

GM5BW96382A

6800

5,0

78

-

GM5BW96385A

5200

5,5

86

-

GM5BW96387A

10000

5,0

78

60

Исполнения с тремя кристаллами

GM5BW97330A

5300

5,7x3

89

62

GM5BW97331A

5300

5,7x3

89

62

GM5BW97332A

6700

5,0x3

78

-

GM5BW97333A

11500

4,0x3

63

-

* - при токе 0,02 А и прямом падении напряжения 3,2 В

Серия ZeniGata

Эта серия сверхъярких светодиодов предназначена для создания осветительных приборов местного и общего света, как устанавливаемых внутри помещений, так и наружных (дорожное освещение, остановки транспорта, мосты и тоннели). Надежность светодиодов данной серии характеризуется бесперебойной работой в течение 40000 часов при температуре до 80 °С, а световая отдача достигает 80 лм/Вт. Для исполнений на номинальную мощность 3,6 Вт максимальный световой поток составляет 280 лм, а для исполнений мощностью 5,7 Вт - до 540 лм, что эквивалентно максимальному световому потоку лампы накаливания мощностью 40 Вт. То есть, применение светодиодов данной серии позволит в 7 раз повысить энергетическую эффективность источника света! Угол излучения светодиодов составляет ±60 градусов.

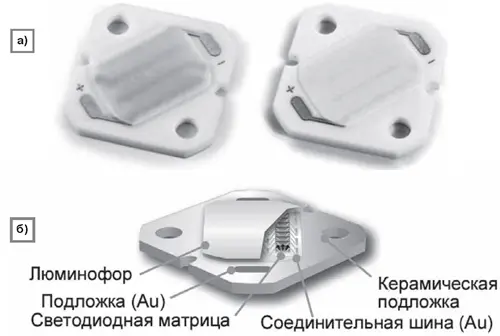

На рис. 5а показан внешний вид светодиодов серии ZeniGata, а на рис. 5б - устройство светодиодов.

Внешний вид светодиодов серии ZeniGata (а) и их внутреннее устройство (б)

Рис. 5. Внешний вид светодиодов серии ZeniGata (а) и их внутреннее устройство (б)

Основой данных светодиодов служит керамическая пластина размерами 18x18 мм, на которой располагается светодиодная матрица. Для исполнений мощностью 3,6 Вт светодиодная матрица состоит из 30 светоизлучающих кристаллов (рис. 6а), а для исполнений мощностью 6,7 Вт - из 48 кристаллов (рис. 6б).

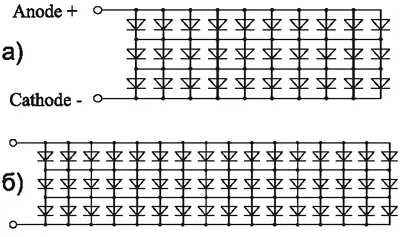

Электрические схемы светодиодов серии ZeniGata (а) исполнения 3,6 Вт, (б) исполнения 6,7 Вт

Рис. 6. Электрические схемы светодиодов серии ZeniGata (а) исполнения 3,6 Вт, (б) исполнения 6,7 Вт

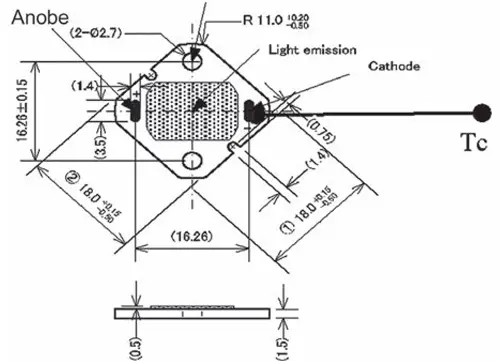

Конструктивные размеры светодиодов серии ZeniGata

Рис. 7. Конструктивные размеры светодиодов серии ZeniGata

На рис. 7 показаны конструктивные размеры светодиодов серии ZeniGata, а в таблице 3 приведены основные технические характеристики исполнений.

Таблица 3. Основные характеристики исполнений светодиодов серии ZeniGata

Исполнение

Цветовая температу­ра, °К

Максималь­ный свето­вой поток*, лм

При токе, А

Средняя светоотдача, лм/Вт

CRI, о.е.

Исполнения с номинальной мощностью 3,6 Вт

GW5BWC15L02

5000

280

0,36

76

60

GW5BDC15L02

2800

200

54

70

GW5BNC15L02

5000

190

52

90

GW5BNC15L12

6500

190

52

90

GW5BTC15L02

3000

190

52

85

GW5BQC15L02

2700

160

42

85

GW5BRC15L02

4000

180

49

94

Исполнения с номинальной мощностью 6,7 Вт

GW5BWF15L00

5000

540

0,64

80

60

GW5BDF15L00

2800

400

60

70

GW5BNF15L00

5000

350

52

90

GW5BNF15L10

6500

350

52

90

GW5BTF15L0B

3000

360

54

85

GW5BQF15L0B

2700

300

45

85

GW5BRF15L0B

4000

340

51

94

* - прямое падение напряжения равно 10,5 В

Серия MiniZeni

Данная серия является развитием серии ZeniGata в плане уменьшения общих габаритов светодиодов. Внешний вид светодиодов этой серии показан на рис. 8, а габаритные размеры корпуса - на рис. 9. Светодиоды выпускаются в двух исполнениях - с номинальной мощностью 3,6 и 6,7 Вт.

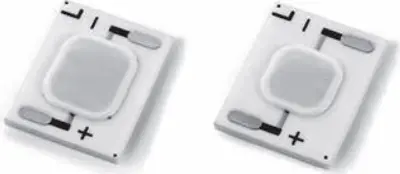

Внешний вид светодиодов серии MiniZeni

Рис. 8. Внешний вид светодиодов серии MiniZeni

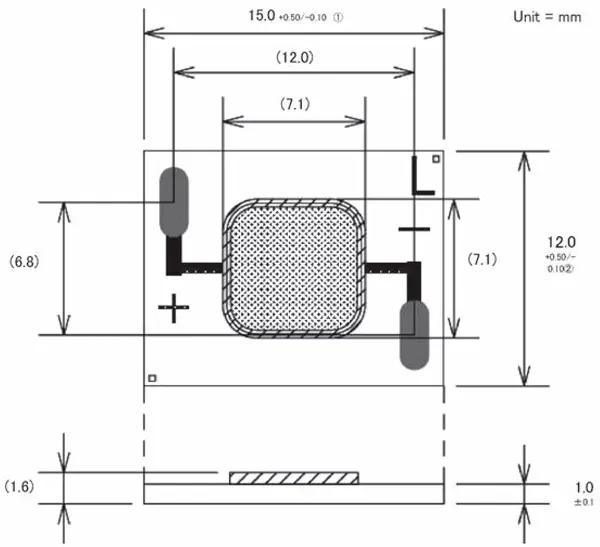

Конструктивные размеры светодиодов серии MiniZeni

Рис. 9. Конструктивные размеры светодиодов серии MiniZeni

В таблице 4 приведены основные технические характеристики исполнений серии MiniZeni.

Таблица 4. Основные характеристики исполнений светодиодов серии MiniZeni

Исполнение

Цветовая температура, °К

Максимальный световой поток, лм

При токе, А

Средняя светоотдача, лм/Вт

CRI, о.е.

Исполнения с номинальной мощностью 3,6 Вт

GW5BTC30K00

3000

220

0,36

59

87

GW5BNC50K00

5000

240

0,36

65

85

Исполнения с номинальной мощностью 6,7 Вт

GW5BTF30K00

3000

370

0,64

56

87

GW5BNF50K00

5000

390

0,64

59

85

Автор: Борис Семенов (г. Санкт-Петербург)

Источник: Ремонт и сервис


Дата публикации: 06.01.2016
