Логические элементы (ЛЭ) предназначены для цифровой обработки данных. В данный момент используются двоичные и троичные системы счисления.

ЛЭ совершают логическую функцию, называемую операцией по отношению к входным сигналам, которые называются операндами или просто данными. Эти логические операции полностью обосновываются алгеброй логики.

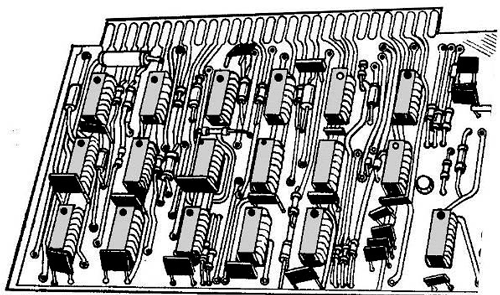

Электронные логические элементы состоят из совокупности транзисторов и диодов и решают все логические задачи в современных цифровых устройствах.

Логические элементы

Логические элементы

Базовые ЛЭ

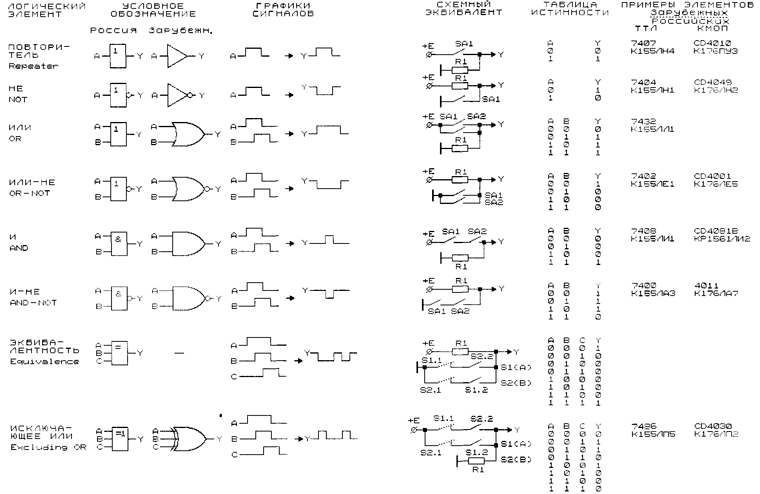

В двоичной системе исчислений используется всего шесть логических элементов. Вкратце их можно охарактеризовать так:

1) "НЕ" (NOT) – основной функцией является отрицание сигнала. У одного элемента только по одному входу и выходу. У отечественной ИМС К155ЛН1 присутствует 6 элементов "НЕ";

2) "И" (AND) – главной задачей этого элемента будет сложение. Может иметь несколько входов, но всегда только единственный вывод;

3) "И-НЕ" (NAND) – производит одновременное сложение и вычитание сигналов;

4) "ИЛИ" (OR) – осуществляет функцию выбора;

5) "ИЛИ-НЕ" (NOR) – также реализует функцию выбора, но является противоположной функцией "ИЛИ";

6) "Отрицающий ИЛИ" (XOR) – имеет другое название: "неравнозначность", обязана выдать высокий потенциал на выходе, при неравнозначных входных сигналах.

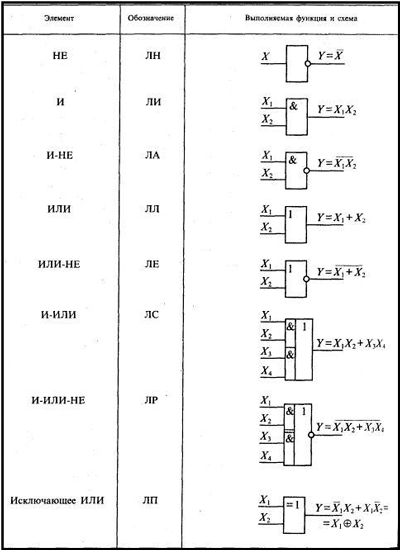

Базовые логические элементы

Базовые логические элементы

Базовые логические элементы

Базовые логические элементы
