MAX16072/16073/16074 - супервизоры питания в миниатюрном исполнении


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Супервизоры питания МАХ16072/16073/16074 предназначены для управления работой микропроцессоров и систем на их основе. Эти микросхемы формируют сигнал начального сброса (RESET) в одном из нескольких случаев:

- при нажатии внешней кнопки начального сброса, подключенной к одному из входов микросхемы;

- при снижении питающего напряжения ниже допустимого порога;

- при подаче напряжения питания на микросхему.

ИС включают в себя прецизионный ограничитель опорного напряжения, компаратор и резистивный делитель напряжения. Разработанные для мониторинга напряжения питания, микросхемы обеспечивают надежное и недорогое конечное решение за счет отсутствия внешних компонентов и внешнего управления.

Микросхемы выполнены в миниатюрном 4-выводном корпусе UCSP (1 х 1 мм) и предназначены для применения в портативных устройствах с питанием от батарей (сотовые телефоны, цифровые фотоаппараты, плееры MP3 и др.).

Отличительные особенности:

- потребляемый ток 0,7 мкА;

- миниатюрный корпус;

- фиксированные временные задержки сигнала RESET программируются на стадии производства (20 мкс, 8 мс, 34 мс и140 мс);

- значение порогового напряжения программируется на производстве (1,58...3,08 В с шагом 100 мВ);

- формирование сигнала RESET в ручном режиме кнопкой на входе MR с защитой от дребезга.

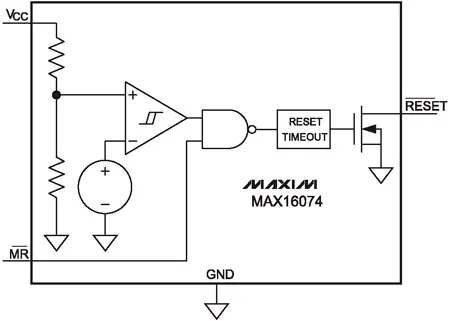

Структурная схема одной из микросхем этой серии, MAX16074, показана на рисунке.

Структурная схема одной из микросхем серии MAX16074

Рис. Структурная схема одной из микросхем серии MAX16074

Источник: Ремонт и сервис


Дата публикации: 05.01.2016
