Компания Maxim Integrated Products представила УМЗЧ класса D MAX98500 мощностью 2,2 Вт, предназначенный для применения в портативных устройствах с питанием от аккумулятора. В составе микросхемы имеется повышающий преобразователь напряжения, позволяющий питать выходной каскад напряжением выше номинального напряжения аккумулятора и, соответственно, увеличить выходную мощность УМЗЧ. Преобразователь работает на частоте 2 МГц и требует подключения внешнего конденсатора и дросселя (2,2 мкГн).

Усилитель имеет дифференциальные входы и полноценную дифференциальную внутреннюю структуру. MAX98500 имеет три фиксированных коэффициента усиления (6/15,5/20 дБ), выбираемых сигналом на входе GAIN.

УМЗЧ выполнен в 16-контактном корпусе WLP размерами 2,1 х 2,1 мм с шагом выводов 0,5 мм и работает в расширенном температурном диапазоне от -40 до +85°С.

УМЗЧ MAX98500 предназначен для применения в сотовых телефонах, медиаплеерах, ноутбуках, электронных записных книжках и других портативных аудиоподсистемах с питанием от аккумулятора.

Отличительные особенности:

- выходной каскад класса D;

- встроенная схема АРУ;

- выходная мощность 2,2/1,7 Вт (RH=8 Ом и КНИ=10/1%);

- напряжение питания 2,5...5,5 В;

- защита при снижении напряжения питания;

- КПД 87%;

- малые габариты.

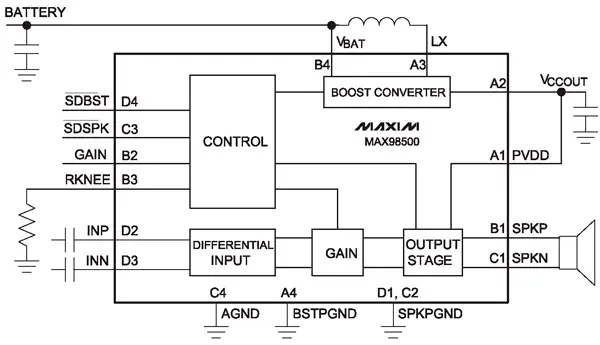

Упрощенная структурная схема УМЗЧ MAX98500 показана на рисунке.

Структурная схема УМЗЧ MAX98500

Рис. Структурная схема УМЗЧ MAX98500
