Микрофоны


"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.


Микрофоны классифицируются по признаку преобразования акустических колебаний в электрические и подразделяются на электродинамические, электромагнитные, электростатические (конденсаторные и электретные), угольные и пьезоэлектрические.

Микрофоны характеризуются следующими параметрами:

  1. Чувствительность микрофона-это отношение напряжения на выходе микрофона к воздействующему на него звуковому давлению при заданной частоте (как правило 1000 Гц), выраженное в милливольтах на паскаль (мВ/Па). Чем больше это значение, тем выше чувствительность микрофона.
  2. Номинальный диапазон рабочих частот-диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры .
  3. Неравномерность частотной характеристики-разность между максимальным и минимальным уровнем чувствительности микрофона в номинальном диапазоне частот.
  4. Модуль полного электрического сопротивления-нормированное значение выходного или внутреннего электрического сопротивления на частоте 1 кГц.
  5. Характеристика направленности-зависимость чувствительности микрофона (в свободном поле на определённой частоте) от угла между осью микрофона и направлением на источник звука.
  6. Уровень собственного шума микрофона-выраженное в децибелах отношение эффективного значения напряжения, обусловленного флуктуациями давления в окружающей среде и тепловыми шумами различных сопротивлений в электрической части микрофона, к напряжению, развиваемому микрофоном на нагрузке при давлении 1 Па при воздействии на микрофон полезного сигнала с эффективным давлением
    0,1 Па.

В телефонных аппаратах, в основном, применяются электродинамические, электретные и угольные микрофоны. Но, как правило, в 95% кнопочных ТА применяются электретные микрофоны, которые имеют повышенные электроакустические и технические характеристики:

  • широкий частотный диапазон;
  • малую неравномерность частотной характеристики;
  • низкие нелинейные и переходные искажения;
  • высокую чувствительность;
  • низкий уровень собственных шумов.
Схема включения конденсаторного микрофона

Рис 1.
Схема включения конденсаторного микрофона.

На рис. 1 приведена схема, объясняющая принцип работы конденсаторного микрофона. Выполненные из электропроводного материала мембрана (1) и электрод (2) разделены изолирующим кольцом (3) и представляют собой конденсатор. Жёстко натянутая мембрана под воздействием звукового давления совершает колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником напряжения постоянного тока GB и активным нагрузочным сопротивлением R. При колебаниях мембраны ёмкость конденсатора меняется с частотой воздействующего на мембрану звукового давления. В электрической цепи появляется переменный ток той же частоты и на нагрузочном сопротивлении возникает переменное напряжение, являющееся выходным сигналом микрофона.

Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сохраняющим этот заряд продолжительное время (свыше 30 лет).

Поскольку электростатические микрофоны обладают высоким выходным сопротивлением, то для его уменьшения, как правило, в корпус микрофона встраивают истоко-вый повторитель на полевом n-каналыюм транзисторе с р-п переходом. Это позволяет снизить выходное сопротивление до величины не более 3 + 4 кОм и уменьшить потери сигнала при подключении к входу усилителя сигнала микрофона. На рис. 2 приведена внутренняя схема электретного микрофона с тремя выводами МКЭ-3.

Внутренняя схема электретного микрофона МКЭ-3

Рис. 2
Внутренняя схема электретного микрофона МКЭ-3.

У электретных микрофонов с двумя выводами выход микрофона выполнен по схеме усилителя с открытым стоком.

Внутренняя схема электретного микрофона МКЭ-389-1

Рис. 3.
Внутренняя схема электретного микрофона МКЭ-389-1.

Схема подключения электретных микрофонов с двумя выводами

Рис. 4.
Схема подключения электретных микрофонов с двумя выводами.

На рис. 3 приведена внутренняя схема электретного микрофона с двумя выводами
МКЭ-389-1. Схема подключения такого микрофона приведена на рис. 4. По этой схеме можно подключать практически все электретные микрофоны с двумя выводами, и отечественные и импортные.

В таблице приведены их технические характеристики.

Параметры микрофонов

Наименование
марка
Чувстви-
тельность
мВПа
Диапазон
частот
Гц
Уровень
шума
дБ
Напр.
пит.
В
Потреб.
ток
мА
Коэфф.
гарм.
%
Неравно-
мерность
ЧХ
дБ
М1-А2 "СОСНА" 515 1507000 28 -1,2 0,007 - 2
М1-Б2 "СОСНА" 1020
М4-В "СОСНА" >20
М7 "СОСНА" >5 26
МЭК-1А 620 3004000 30 2,34,7 0,2 2
МЭК-1В
МКЭ-3 420 5015000 30 -4,5 - 12
МКЭ-84 620 3003400 30 1,34,5 -
МКЭ-377-1А 612 15015000 33 2,36 0,35 4
МКЭ-377-1Б 1020
МКЭ-377-1В 1836
МКЭ-378А 612 3018000 2,36 0,35 1
МКЭ-378Б 1020
МКЭ-389-1 612 3004000 26 - 4 2
МКЭ-332А 35 5012500 30 29 - -
МКЭ-332Б 612
МКЭ-332В 1224
МКЭ-332Г 2448
МКЭ-333А 35 5012500 30 29
МКЭ-333Б 612
МКЭ-333В 1224
МКЭ-333Г 2448
PANASONIC РАЗМЕР
WM-034 CY 60 2016000 - 4,510 0,8 9,7х6,7
WM-034 BY 60 2016000
WM-034 CY 195
WM-52 BM 1,510 0,3 9,7х4,5
WM-54 BT 2012000 2,510 0,6
WM-60 AY 58 2016000 210 0,5 6х5
WM-60 AT
WM-60 A 103 55 10012000
WM-62 A 58 2016000 6х2,5
WM-66 D 103 50 1010000 6х2,7
WM 55 A 103 60 2016000 1,510 0,5 9,7х5
WM 56 A 103 58
WM 55 D 103 10010000
китай, стоящий во всех ширпотребовских телефонах и АОНах
SZN-15 E 58 8015000 - 310 - 9,7х9

Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА. Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.

Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонненаправленный, а МКЭ-333 ненаправленный.

Коэффициент гармоник на частоте 1000 Гц при звуковом давлении 3 Па для микрофонов МКЭ-377-1 и МКЭ-389-1 не более 4 %, МКЭ-378 не более 1 %.

Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот для микрофона МКЭ-3 не более 12 дБ, а для М1-А2, М1-Б2, МЭК-1 и МКЭ-389-1 не более ±2 дБ.

Допусковая область частотной характеристики микрофона МКЭ-377-1

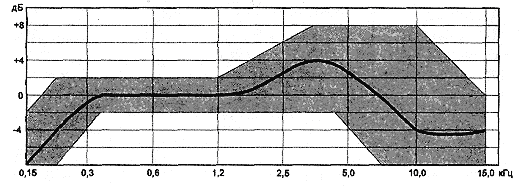

Рис. 5.
Допусковая область частотной характеристики микрофона МКЭ-377-1.

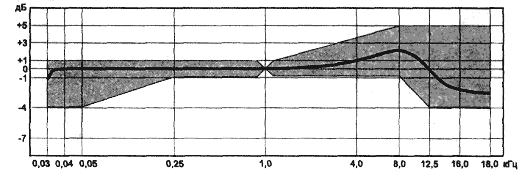

Допусковая область частотной характеристики микрофона МКЭ-378

Рис. 6.
Допусковая область частотной характеристики микрофона МКЭ-378.
