Пример работы ADS8861 с опорным напряжением 2,5 В



Аналого-цифровой преобразователь последовательного приближения (SAR) ADS8861 от Texas Instruments имеет истинно-дифференциальный вход и может работать с внешним источником опорного напряжения от 2,5 до 5 В.

Опорное напряжение ADS8861 не зависит от напряжения питания и может превышать его, что позволяет работать со входным сигналом разной величины без использования дополнительного масштабирования входного сигнала. Максимальная скорость преобразования составляет 1 миллион выборок в секунду.

АЦП ADS8861 работает с однополярными дифференциальными входными сигналами с размахом от –VREF до +VREF. Истинно-дифференциальный входной аналоговый каскад позволяет работать с синфазным напряжением любой величины в диапазоне от 0 В до +VREF (когда оба входа находятся в пределах рабочего диапазона –0,1 В … VREF + 0,1 В).

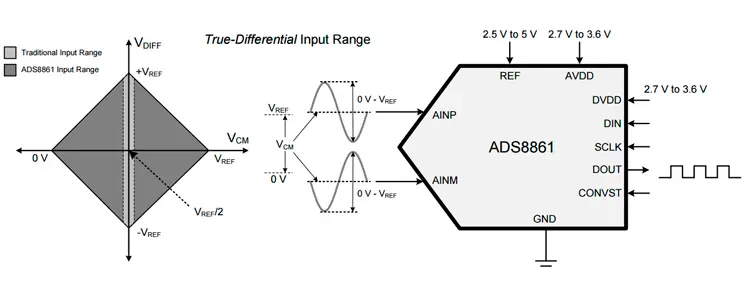

Схема работы ADS8861

Схема работы ADS8861

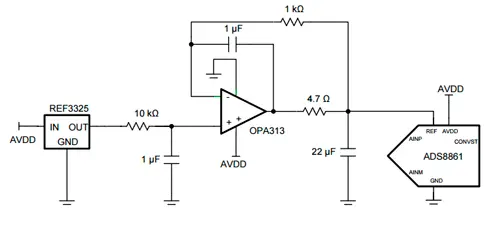

Пример работы ADS8861 с опорным напряжением 2,5 В

Пример работы ADS8861 с опорным напряжением 2,5 В



ADS8861 управляется через SPI-совместимый последовательный интерфейс и опционально может использовать сигнал “Busy Indicator”, который упрощает синхронизацию с управляющим микроконтроллером, DSP или FPGA.

Работа устройства оптимизирована для малопотребляющих приложений. Потребляемая устройством мощность снижается прямо пропорционально уменьшению скорости преобразования. При измерении 10 000 раз в секунду потребляемая мощность составляет 55 мкВт.

Основные характеристики ADS8861

  • Разрядность выходного сигнала: 16 бит;
  • Максимальная рабочая частота АЦП: 1 МГц;
  • Один истинно-дифференциальный измеритель;
  • Потребление в режиме “Power Down” 50 нА (AVDD);
  • Отношение сигнал/шум: 96 дБ;
  • Напряжение питания от 2,7 до 3,6 В

Источник: www.compel.ru

Дата публикации: 10.07.2015
