AUIRS1170S - новый драйвер синхронного выпрямителя



Как известно, значительные потери в мощных источниках питания происходят во вторичной выпрямительной части. Особенно это актуально, когда речь идет о низком выходном напряжении. Применение даже самых современных диодов не позволяет добиться значительных улучшений КПД источника питания.

Схемы активных выпрямителей (Synchronous Rectification) на базе MOSFET транзисторов, способных решить эту проблему, известны давно, но продвижение этой технологии тормозилось из-за сложностей организации надежного управления.

Большой прорыв в изготовлении специализированных интегральных контроллеров-драйверов для синхронных выпрямителей был достигнут компанией International Rectifier. Драйвер IR1167 успел получить признание многих разработчиков силовых преобразователей.

После приобретения компании International Rectifier, компания Infineon продолжает развивать направление активных выпрямителей. AUIRS1170S - новый контроллер синхронного выпрямителя с автомобильной квалификацией (Automotive Qualified) для надежных высокоэффективных применений.

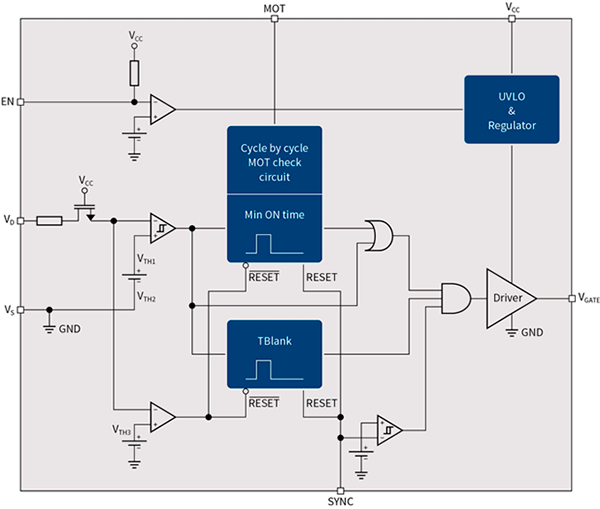

Блок-схема AUIRS1170S

Блок-схема AUIRS1170S



Благодаря специальной технологии изготовления кристаллов, AUIRS1170S напрямую измеряет напряжение сток-исток транзисторов до 200 В. Встроенная настраиваемая защита по минимальному времени работы (Minimum On-Time) помогает избежать ложных включений и обратных токов. Микросхема может работать в автономном режиме, без внешних импульсов управления.

Технические характеристики и преимущества AUIRS1170S:

  • Предназначена для работы с изолированными топологиями: резонансная, обратноходовая, прямоходовая;
  • Максимальная частота коммутации преобразователя: 500 кГц;
  • Измерение напряжения Uds: до 200 В (напрямую);
  • Диапазон собственных напряжений питания: 11-18 В;
  • Задержка выключения: 60 нс (типовое значение);
  • Большой импульсный выходной ток: Isink/Isource – 6,0/3,0 A
  • Иммунитет от действия электромагнитных помех;



Целевые применения:

  • Зарядные устройства для промышленности/автотранспорта;
  • Источники питания телекоммуникационной аппаратуры;
  • Изолированные однополупериодные преобразователи напряжения (прямоходовые/обратноходовые) выходной мощностью от 100 Вт и выше;
  • Изолированные резонансные LLC-топологии преобразователей;

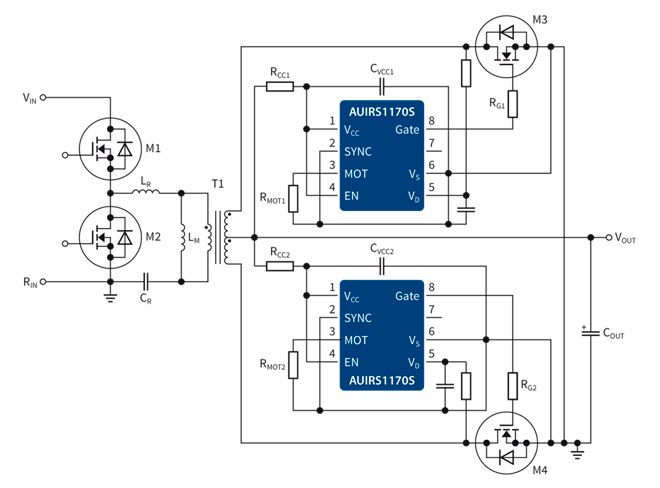

Типовая схема включения AUIRS1170S

Типовая схема включения AUIRS1170S



Источник: www.compel.ru

Дата публикации: 12.10.2017
