Обновление AC-DC регуляторов CoolSET с фиксированной частотой



Компания Infineon расширила линейку ШИМ-регуляторов серии CoolSET 5-ого поколения, работающих с фиксированной частотой коммутации 100 или 125 кГц. Главная техническая особенность данных микросхем – это наличие встроенного усилителя ошибки сигнала рассогласования в цепи обратной связи. Это новшество позволяет сильно облегчить проектирование источника питания и реализовывать различные схем без гальванической изоляции. Также новые регуляторы CoolSET поколения позволяют разрабатывать источники электропитания мощностью до 60 Вт (в диапазоне входных напряжений 85-300 В).

Для сокращения времени разработки источника электропитания на базе CoolSET™ Gen5 QR компания Infineon разместила в открытом доступе на своем официальном сайте "Design Guide", а также "Calculation Tool" в формате *.xslx для детального расчета всех параметров преобразователя и импульсного трансформатора.

Технические параметры

  • наличие встроенного MOSFET напряжением 700 или 800 В;
  • быстрый запуск благодаря каскадному включению высоковольтного транзистора;
  • фиксированная частота коммутации 100 кГц (для микросхем ICE5ARx) и 125 кГц (для микросхем ICE5GRx);
  • микросхемы поддерживают работы как в режим непрерывных токов (CCM), так и в режиме прерывистых токов индуктивности (DCM);
  • возможность организации прямой обратной связи с помощью встроенного ОУ ошибки;
  • встроенные защиты по току, напряжению и температуре;
  • автоматический перезапуск при срабатывании защиты.



Основные применения

  • промышленные источники питания;
  • источники питания систем безопасности;
  • служебные источники питания на плату;
  • сетевые адаптеры питания.

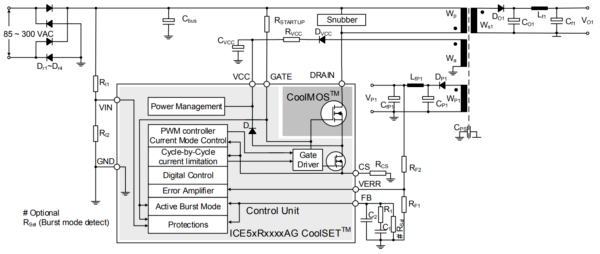

Типовая схема применения CoolSET ICE5xR с регулированием по первичной стороне

Типовая схема применения CoolSET ICE5xR с регулированием по первичной стороне (без оптронной развязки)



MOSFET

Pout при 85-350 В и Ta=50°C

15 Вт

23 Вт

27 Вт

40 Вт

60 Вт

Корпус

Внешний MOSFET

DSO-8

ICE5ASAG (100 кГц)
ICE5GSAG (125 кГц)

700 В MOSFET

DIP-7

ICE5AR4770BZS

-

-

-

-

DSO-12

ICE5AR4770AG

-

-

-

-

800 В MOSFET

DIP-7

ICE5AR4780BZS

-

-

ICE5AR0680BZS

-

DSO-12

ICE5GR4780AG

ICE5GR2280AG

ICE5GR1680AG

ICE5AR0680AG

-



Источник: www.compel.ru

Дата публикации: 26.11.2018
