ISOW7840 — 4х-канальные цифровые изоляторы с источником питания



Использование гальванического барьера в электронных устройствах - это лучший способ минимизировать кондуктивные помехи, улучшить электромагнитную совместимость и повысить уровень безопасности пользователя. Однако реализация гальванического барьера требует усложнения электрической схемы и увеличения количества компонентов.

Компания Texas Instruments выпустила новое семейство цифровых изоляторов со встроенным развязанным источником питания, что позволяет значительно упростить разработку и оптимизировать перечень используемых компонентов.

ISO78xx - это новое семейство цифровых изоляторов с усиленным гальваническим барьером (5 кВ rms) и встроенным высокоэффективным гальванически развязанным источником питания. Источник питания мощностью до 650 мВт предоставляет питание на развязанную часть микросхемы, а также может быть использован для питания внешних цепей.

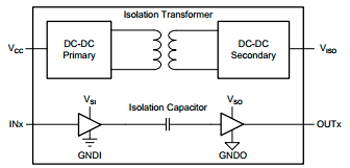

Упрощенная схема изолятора семейства ISOW78XX

Упрощенная схема изолятора семейства ISOW78XX



Все семейство имеет очень хорошие показатели по излучению и влиянию электромагнитных помех, высокую стойкость к синфазным помехам (до  ±100 кВ/мкс) и высокий уровень защиты от электростатических импульсов. Максимальная скорость составляет до 100 Мбит/с, диапазон питающих напряжений от 3 до 5.5 В. Семейство состоит из нескольких моделей с различной конфигурацией каналов и начальным состоянием выходов.

Наименование

Первоначальное
состояние

Каналов T/R

Viso, кВ

Скорость (max), МБит/с

Vcc, В

Корпус

ISOW7840

High

4/0

5

до 100

3…5.5

SOIC(16)

ISOW7840F

Low

ISOW7841

High

3/1

ISOW7841F

Low

ISOW7842

High

2/2

ISOW7842F

Low

ISOW7843

High

1/3

ISOW7843F

Low

ISOW7844

High

0/4

ISOW7844F

Low

ISO78xx полностью совместимы с микросхемами цифровых изоляторов со встроенной схемой питания от других производителей по расположению выводов, но имеют при этом лучшие характеристики. Например, КПД встроенного преобразователя питания выше в 2 раза по сравнению с  альтернативными изоляторами.

Источник: www.compel.ru

Дата публикации: 27.10.2017
