LM27761 – новый инвертор напряжения на переключаемых конденсаторах с LDO



Компания Texas Instruments представила новый инвертор низкого напряжения на переключаемых конденсаторах. Он обеспечивает очень низкий уровень шума на регулируемом выходе для входного напряжения в диапазоне от 2,7 до 5,5 В.

Используя четыре недорогих конденсатора, можно обеспечить выходной ток до 250 мА и напряжение в пределах от -1,5 до -5 В для питания, к примеру, аналоговых схем.

LM27761 работает на частоте 2 МГц для снижения выходного сопротивления и пульсаций напряжения. При токе собственного потребления в рабочем режиме 370 мкА инвертор обеспечивает эффективность >80% и может использоваться в таких приложениях как питание усилителей мощности, питание ЦАП и в других устройствах, требующих пониженного уровня шума выходного напряжения.

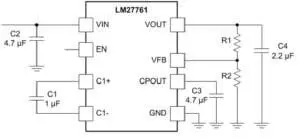

Типовая схема включения LM27761

Типовая схема включения LM27761



Возможности

  • Инвертирует и регулирует входное напряжение питания
  • Низкий уровень шума на выходе
  • Ток потребления в выключенном режиме до 7 мкА (норм.)
  • Выходной ток до 250 мА
  • Выходное сопротивление инвертора 2,5 Ом, при Vin = 5 В
  • Регулирование при пиковой нагрузке ± 4%
  • Потребляемый ток 370 мкА
  • Фиксированная частота 2 МГц (норм.) с низким уровнем шума
  • LDO PSRR 35 дБ (норм.) на частоте 2 МГц при токе нагрузки 80 мА
  • Падение напряжения на LDO 30 мВ, при 100 мА, Vout= –5 В
  • Ограничение тока и тепловая защита



Типовые приложения для LM27761

  • Операционные усилители мощности
  • Системы беспроводной связи
  • Сотовая связь
  • Источники питания
  • Портативные измерительные приборы
  • Усилители для Hi-Fi наушников
  • Питание преобразователей данных

Источник: www.compel.ru

Дата публикации: 25.08.2016
