LMR16006 – высокоэффективный 60V 0.6A DC/DC преобразователь



LMR16006 от Texas Instruments – понижающий PWM DC/DC преобразователь с широким диапазоном входных напряжений (от 4 до 60 В), что очень важно для применения в индустриальных и автомобильных приложениях, где нестабильность питания сети накладывает особые режимы работы устройств.

В режиме ожидания потребление этой микросхемы составляет 28 мкА, а в режиме Shutdown потребление составляет всего 1 мкА – это значительно удлиняет срок службы сухих батарейных источников питания. Высокая частота переключения внутреннего ключа (для Х версии 0.7 МГц, для Y версии 2.1 МГц) позволяет использовать внешние компоненты с малыми размерами, а также позволяет получить минимальные пульсации выходного напряжения.

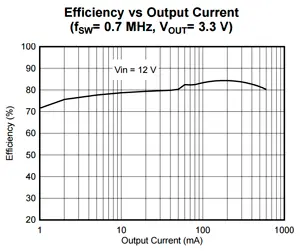

График КПД LMR16006

График КПД LMR16006



Схема включения LMR16006

Схема включения LMR16006



Схема подключения требует минимальное количество внешних компонентов, т.к. цепи "Мягкого старта" и "Компенсации" интегрированы в кристалл микросхемы. Максимальный ток в нагрузке у LMR16006 до 600 мА, минимальное выходное напряжение 0.765 В. В микросхеме предусмотрены защиты по максимальному импульсному току и перегреву кристалла.

Основные параметры:

  • Низкое потребление в режиме "Standby" 28 мкА;
  • Диапазон входных напряжений 4…60 В;
  • Потребление в режиме "Shutdown" 1 мкА;
  • Максимальный выходной ток 600 мА;
  • Частота переключения ключа 0.7 МГц и 2.1 МГц;
  • Встроенная компенсация;
  • Встроенный "Soft start";
  • Защита по превышению тока;
  • Защита кристалла по температуре;
  • Малые размеры микросхемы (корпус SOT-6L).

Области применения:

  • Индустриальные системы;
  • Автомобильные устройства;
  • Портативные переносные устройства.

Источник: www.compel.ru

Дата публикации: 02.06.2015
