LTC6373 – дифференциальный инструментальный усилитель от Analog Devices

Новости электроники
2 недели назад

LTC6373 – полностью дифференциальный инструментальный усилитель от Analog Devices с программируемым усилением и низким входным током смещения


LTC6373 - это прецизионный инструментальный усилитель с полностью дифференциальными выходами, который включает в себя тщательно согласованную внутреннюю схему резисторов для достижения превосходного показателя CMRR, напряжения смещения, ошибки усиления, дрейфа усиления и нелинейности усиления. Разработчик может легко запрограммировать усиление на одну из семи доступных настроек через 3-битный параллельный интерфейс (от A2 до A0). Восьмое состояние отключает микросхему, что снижает потребление тока до 220 мкА. В отличие от обычного усилителя с обратной связью по напряжению, LTC6373 поддерживает практически неизменную полосу пропускания при всех настройках усиления.

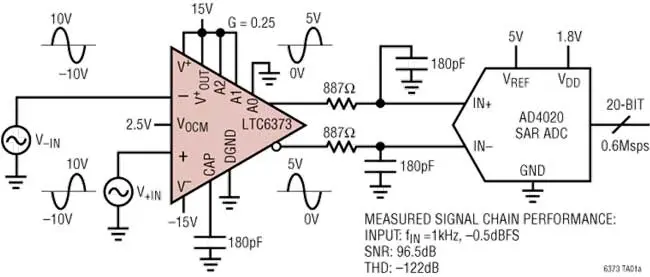

LTC6373 имеет полностью дифференциальные выходы для управления высокопроизводительными АЦП с дифференциальным входом. Выходное синфазное напряжение регулируется независимо через вывод VOCM. Комбинация входов с высоким импедансом, точности по постоянному току, низких шумов, малого уровня искажений и высокоскоростного дифференциального драйвера АЦП делает LTC6373 идеальным решением для оптимизации систем сбора данных.

LTC6373



Микросхема выпускается в 12-выводном корпусе DFN (LFCSP) 4 × 4 мм и полностью рассчитана на рабочий температурный диапазон -40 ... + 125 ° C.

LTC6373



Основные характеристики:

  • Программируемые коэффициенты усиления: 0.25, 0.5, 1, 2, 4, 8, 16 В/В + "спящий режим";
  • Полностью дифференциальные выходы;
  • Максимальная ошибка усиления: 0,012% ;
  • Максимальная ошибка дрейфа усиления: 1 ppm/°C ;
  • Минимальный коэффициент подавления синфазных сигналов: 103 дБ при коэффициенте усиления 16;
  • Максимальный входной ток смещения: 25 пА;
  • Максимальное входное напряжение смещения: 92 мкВ при коэффициенте усиления 16;
  • Максимальный дрейф входного напряжения смещения: 1.7 мкВ/°C при коэффициенте усиления 16;
  • Полоса пропускания по уровню –3 дБ: 4 МГц при коэффициенте усиления 16;
  • Плотность входного напряжения шумов: 8 нВ/√Гц при коэффициенте усиления 16;
  • Скорость нарастания: 12 В/мкс при коэффициенте усиления 16 ;
  • Регулируемое выходное синфазное напряжение;
  • Ток потребления: 4,4 мА ;
  • Диапазон напряжений питания: ±4,5 ... ±18 В;
  • Диапазон рабочих температур: –40 ... +125 °C;
  • Миниатюрный 12-выводной корпус DFN (LFCSP) размером 4 × 4 мм;



Области применения:

  • Системы сбора данных;
  • Биомедицинское оборудование;
  • Контрольно-измерительное оборудование;
  • Дифференциальные драйверы АЦП;
  • Преобразование несимметричных сигналов в дифференциальные;
  • Устройства мультиплексирования сигналов

Источник: www.eltech.spb.ru
