MAX17690 – новый «флайбэк» без оптрона от Maxim Integrated


Надежный дистрибьютор электронных компонентов на складе - Barumelec.com


Компания Maxim выпустила новую микросхему MAX17690 - ШИМ-контроллер обратноходового преобразователя, у которого регулирование выходного напряжения производится по первичной стороне (Primary Side Regulation). Данный подход к регулированию позволяет сократить количество компонентов на плате на 30%. Регулирование без оптронной развязки реализуется путём измерения отраженного выходного напряжения  на первичной стороне.

Микросхему можно смоделировать в онлайн-инструменте от Maxim Integrated – EE-Sim.

Технические параметры

  • диапазон входных напряжений – 4.5…60 В;
  • реализация алгоритма регулирования выходного напряжения по первичной стороне;
  • частота коммутации настраивается в диапазоне 50…250 кГц;
  • выходной ток драйвера +2.0/-4.0 А;
  • программируемый мягкий запуск;
  • встроенная защита от короткого замыкания ("икающий" режим);
  • входная защита от перенапряжения;
  • микросхема реализует метод управления PSR (Primary Side Regulation).



Типовые применения

  • изолированные DC-DC преобразователи с широким входом;
  • индустриальная электроника;
  • телекоммуникации;
  • системы PLC (Power Line Communication).

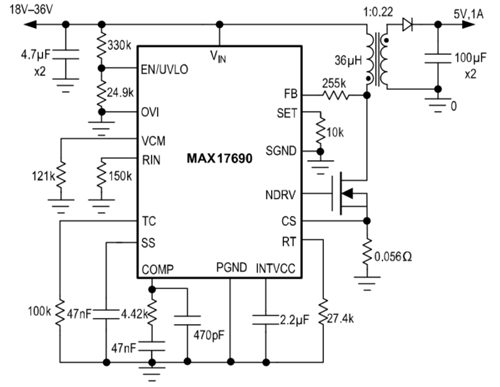

Типовая схема применения микросхемы MAX17690

Типовая схема применения микросхемы MAX17690



Для MAX17690 есть несколько опорных дизайнов:

  • MAXREFDES1053 (Vin = 42-56 В, Vout = 12 В, Iout = 2.5 А);
  • MAXREFDES1040 (Vin = 18-60 В, Vout = 54 В, Iout = 1.1 А);
  • MAXREFDES1103 (Vin = 19-40 В, Vout = 24 В, Iout = 0.3 А).



Источник: www.compel.ru

Дата публикации: 11.12.2018
