MAXM17532 — самый миниатюрный 42V 100mA DC-DC модуль от Maxim Integrated



Компания Maxim Integrated пополнила семейство DC-DC модулей Himalaya, выпустив самый малый модуль среди аналогов – MAXM17532, который может успешно применяться для питания небольших промышленных датчиков, энкодеров, организации питания от токовой петли 4-20 мА и т.п.

Входное напряжение допускается в пределах от 4 до 42 В, выходное напряжение регулируется от 0.9 до 5.5В, а выходной ток может достигать значений 100 мА. При встроенном силовом дросселе, модуль MAXM17532 выпускается в 10-выводном корпусе типа uSLIC размером всего 2.6×3.0×1.5 мм. Для работы регулятора достаточно всего 5 компонентов обвязки.

Применение модулей такого типа помогает оперативно и успешно решить задачу организации питания в устройствах, где каждый миллиметр на счету. Стоит также отметить, что проблема ЭМС для данных модулей уже решена производителем. Модули соответствуют CISPR22 (EN55022) Class B по кондуктивным и излучаемым помехам.

Для заказа доступен отладочный комплект MAXM17532EVKIT. DC-DC модуль можно смоделировать в онлайн среде EE-Sim – MAXM17532.

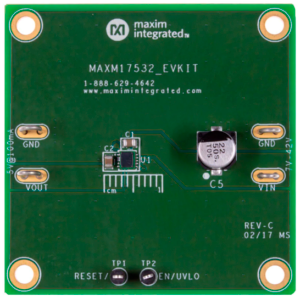

Внешний вид отладочной платы MAXM17532_EVKIT

Внешний вид отладочной платы MAXM17532_EVKIT



Технические параметры

  • Диапазон входных напряжений 4…42 В;
  • Выходное напряжение настраивается в диапазоне 0.9…5.5 В;
  • Точность опорного напряжения обратной связи ±1.75%;
  • Выходной ток до 100 мА;
  • Модуль имеет встроенную компенсацию;
  • Модуль работает с ШИМ на фиксированной частоте;
  • Для повышения КПД на низкой нагрузке модуль переход в режим ЧИМ (Частотно-Импульсная Модуляция);
  • Наличие выхода PGOOD;
  • Программируемые пороги EN/UVLO;
  • Модуль имеет защиту от перегрева и защиту по току;
  • Рабочая температура от -40°C до +125°C окружающей среды;
  • Модуль соответствует EN55022 Class B по кондуктивным и излучаемым ЭМП;
  • Миниатюрный корпус uSLIC размером 2.6×3.0×1.5 мм.

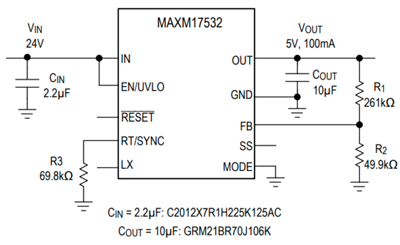

Типовая схема включения MAXM17532

Типовая схема включения MAXM17532



Типовые применения

  • Датчики с питанием от токовой петли 4…20 мА;
  • Промышленные датчики в малом форм-факторе;
  • Решения типа замены LDO регуляторов.



Источник: www.compel.ru

Дата публикации: 16.07.2018
