MEMS-генераторы SiRes ставят рекорды надежности



SIT1xxxAI-33-33S – компактные MEMS-генераторы семейства SiRes компании SiTimeSIT1xxxAI-33-33S – компактные MEMS-генераторы семейства SiRes компании SiTime с рекордной долговременной стабильностью ±0,1ppm, устойчивостью к ударам до 30000g, вибрации до 40g с частотой 5кГц...20кГц, перепадам температур и электростатическим разрядам. Ультранадежный запуск генератора и возможность перевода его в режим останова дают дополнительное преимущество перед кварцевыми аналогами. Ряд доступных фиксированных частот состоит из 173 стандартных значений в диапазоне от 1МГц до 125МГц.

В таких генераторах применяются MEMS-резонаторы в виде механических структур, вытравленных на кремниевой подложке. Применение передовых технологий EpiSeal и MEMS First позволило значительно улучшить стабильность частоты и понизить стоимость корпусирования резонаторов. Именно поэтому стало возможным производить на обычных CMOS-фабриках в огромных количествах MEMS-резонаторы, которые по размерам в 1000 раз меньше кварцевых резонаторов.

Отличительные особенности:

  • 173 стандартных фиксированных частот в диапазоне от 1,000МГц до 125,000МГц;
  • максимальный сдвиг частоты: ±50ppm (тип. ±10ppm);
  • кратковременные флуктуации частоты (период 1с…2с): до ±1,5ppm;
  • фазовый шум: −80дБс/Гц (100Гц);
  • среднее значение джиттера: 20пс (±100пс от пика до пика на 100МГц);
  • возможность перевода в режим ожидания;
  • ультранадежный запуск;
  • упрощенная разводка печатной платы, отсутствие интерференции с соседними сигналами;
  • превосходная устойчивость к электростатическим разрядам;
  • максимальное первоначальное старение: ±1ppm за год;
  • типовое старение: ±0,15ppm/год в течение 25 лет и ±0,1ppm/год в течение 15 лет;
  • выдерживает ускорение и вибрации до 30000g без остаточных изменений;
  • ток потребления: не более 19мА (60МГц);
  • ток потребления в режиме останова: 30мкА;
  • защита от защелкивания: 200мА максимум;
  • напряжение питания: 3,3В;
  • температурный диапазон: -40°C…+85°C;
  • стандартный корпус QFN-4 (5,0x3,2x0,85мм).

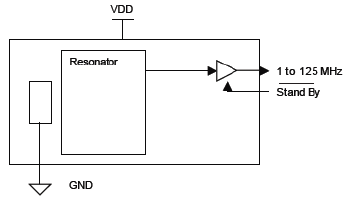

Функциональная схема генераторов SIT1xxxAI-33-33S приведена ниже.

Функциональная схема генераторов SIT1xxxAI-33-33S

Таблица значений частот.



Наименование

Частота, МГц

SIT1113AI-33-33S

4,000

SIT1122AI-33-33S

5,000

SIT1129AI-33-33S

6,000

SIT1138AI-33-33S

8,000

SIT1152AI-33-33S

10,000

SIT1162AI-33-33S

12,000

SIT1215AI-33-33S

25,000

SIT1255AI-33-33S

48,000

SIT1258AI-33-33S

50,000

SIT1268AI-33-33S

75,000


Полный список возможных значений частот смотрите в технической документации.



Области применения: аудио/видео аппаратура, системы автоматизации офисов, автомобильные применения, надежное промышленное оборудование без использования кварцевых резонаторов.

Автор: Панов Артур

Источник: terraelectronica.ru

Дата публикации: 06.11.2007
