Стробоскопические USB-осциллографы АКИП™ - новый рубеж 25 ГГц



Серия стробоскопических USB-осциллографов АКИП-4112 пополнилась двумя новыми моделями АКИП-4112/8 и АКИП-4112/9 с максимальной полосой пропускания до 25 ГГц. Данная категория осциллографов ранее была представлена моделями с максимальной входной частотой 20 ГГц (св. об утверждении типа СИ № 62548-15).

Модели отличаются числом каналов: 2 канала - АКИП-4112/8, 4 канала – АКИП-4112/9.

Новинки используют технологию непрерывного последовательного сегментированного захвата данных с большой пропускной способностью по частоте, что обеспечивает высокую скорость выборки. Ширина полосы пропускания 25 ГГц позволяет измерять переходные процессы и сигналы с длительностью нарастания фронта от 14,0 пс. Частота стробирования 1 МГц определяет скорость выборки для построения осциллограмм, глазковых диаграмм и гистограмм с использованием режим накопления отсчетов.

Стробоскопические USB-осциллографы серии АКИП-4112 предназначены для выполнения предварительных тестов на соответствие (Qualify), для поиска ошибок, проектирования и отладки высокоскоростных и широкополосных устройств, для тестирования протоколов 10 Gb Ethernet, SONET/ SDH, STM64 FEC1071, 10x интерфейсов Fibre Channel, InfiniBand и PCI Express.

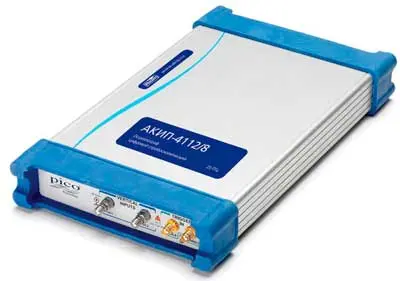

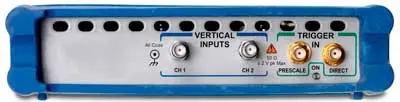

АКИП-4112/8

АКИП-4112/8

АКИП-4112/8

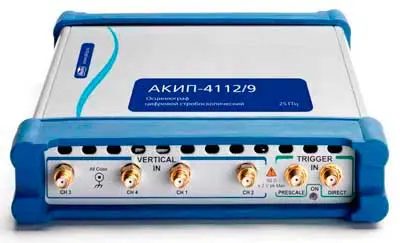

АКИП-4112/9

АКИП-4112/9



USB-осциллографы АКИП-4112/8 и АКИП-4112/9 имеют встроенный генератор сигналов с минимальным интервалом между битами 4 нс при формировании сигналов псевдослучайной двоичной последовательности (ПСП/PRBS). В режиме формирования импульса обеспечивается минимальный период сигнала от 8 нс.

Основные технические характеристики:

  • Число каналов: 2 или 4.
  • Полоса пропускания 25 ГГц, время нарастания от 14,0 пс.
  • Максимальное временное разрешение 0,064 пс, джиттер < 2,0 пс скз + задержка 20 ppm.
  • Разрешение АЦП 16 бит, уровень собственных шумов < 2,0 мВскз;
  • Внешняя синхронизация: прямой вход до 2,5 ГГц, до 15 ГГц с делителем частоты.
  • Максимальная частота стробирования 1 МГц, максимальный объем памяти до 32 кБ на канал.
  • Встроенный генератор сигналов: импульс, ПСП (NRZ, RZ), f такт. 500 МГц, выход синхросигнала.
  • Широкий перечень автоматических измерений (включая измерение параметров "глазковых" диаграмм (NRZ и RZ, джиттер и др.).
  • Математические функции, включая быстрое преобразование Фурье в 2-х каналах.
  • Построение глазковых диаграмм, гистограмм, автоматизированный тест сигнала по "маске" (167 предустановленных шаблонов).
  • Программное обеспечение PicoSample 3 с поддержкой ОС: Windows XP (SP2) / Vista / 7 / 8/ 10 (32/64 бит).



Источник: www.prist.ru

Дата публикации: 22.05.2017
