TPS3701 – сдвоенный «оконный» компаратор с опорным источником



TPS3701 – оконный компаратор с широким диапазоном питания от 1,8..36В. В состав микросхемы входит два точных компаратора и источник опорного напряжения 400мВ. Компараторы имеют раздельные выходы с открытым коллектором. Максимальное напряжение на коллекторе может соответствовать 25В.

Управление компараторами осуществляется через раздельные входы, срабатывание компаратора А осуществляется с помощью входа INA, а компаратора В – INB. При достижении уровня напряжения на входе компаратора A ниже опорного значения, выход компаратора принимает значение активного 0 (выходной ключ открывается). Компаратор B примет на выходе низкое значение наоборот, при достижении напряжения на входе выше опорного значения.

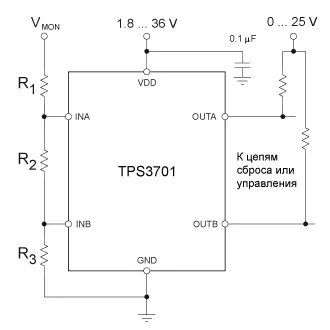

Типовая схема включения TPS3701

Типовая схема включения TPS3701



Погрешность порога срабатывания обоих компараторов не превышает 0.25% в диапазоне температур от -40 до 125°С. Каждый из компараторов обладает собственным гистерезисом для уменьшения влияния шумов на входе.

Технические особенности TPS3701:

  • широкий диапазон питания 1,8…36В;
  • подстройка уровня срабатывания от 400 мВ;
  • низкое собственное потребление 7 мкА;
  • выход – открытый коллектор, ток до 10 мА;
  • низкая погрешность порога срабатывания 0,25%;
  • встроенный гистирезис 5,5 мВ;
  • рабочий температурный диапазон -40..+125°С;
  • корпус SOT-6.

Применение TPS3701 позволяет легко создавать оконные мониторы питания с возможностью регулировки порогов срабатывания при помощи внешнего делителя.

Источник: www.compel.ru

Дата публикации: 16.09.2015
