TPS61098 – новый повышающий DC-DC регулятор с потреблением 300 нА



Новый повышающий DC/DC-преобразователь TPS61098DSET от Texas Instruments предназначен для работы в автономных устройствах, получающих питание от батарей с рабочим диапазоном напряжений от 0.7 до 4.5 В, при этом отличается исключительно низким током собственного потребления 300 нА.

Микросхема вырабатывает 2 коммутируемых напряжения и содержит встроенный отключаемый LDO с выходным напряжением 3.1 В. Выходной ток может достигать 200 мА. TPS61098DSET реализует специальную схему управления выходными напряжениями для режимов "Сон" и "Активный". Режим "Активный" используется, когда требуются высокие параметры качества регулирования при токе нагрузки в десятки-сотни мА. Режим "Сон" оптимален при малом токе, т.е. когда микроконтроллер переходит в режим пониженного энергопотребления. В режиме "Сон", когда нагрузка потребляет единицы мкА, напряжение на выходе TPS61098DSET поддерживается на минимальном рабочем уровне, при этом ток собственного потребления снижается до 300 нА, что обеспечивает высокий КПД источника питания.

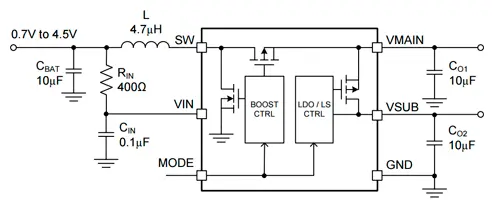

Схема включения TPS61098

Схема включения TPS61098



В активном режиме работы, когда напряжение на входе MODE=”1″, TPS61098DSET поддерживает на выходе VMAIN напряжение 4.3 В. На выходе VSUB присутствует "чистое" стабильное напряжение 3.1 В после LDO. Когда внешний микроконтроллер переводит микросхему в режим "Сон" (MODE=”0″), напряжение на выходе VMAIN поддерживается на минимальном рабочем уровне 2.2 В, а выход VSUB отключается. Благодаря двум режимам работы, эффективность преобразователя превышает 80% при токах нагрузки до 10 µA и достигает 93% при токах нагрузки 5…100 мА. Точность установки выходного напряжения ±2%.

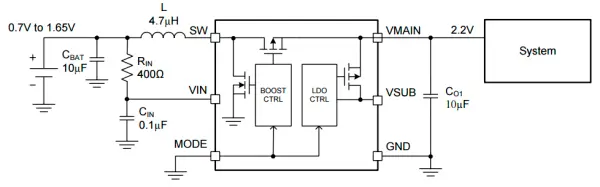

Пример работы от 1 алкалиновой батареи

Пример работы от 1 алкалиновой батареи



На рисунке приведен пример работы TPS61098DSET от 1 пальчиковой батареи в качестве стандартного повышающего преобразователя. В данной схеме не используется переключение режимов по входу "MODE", поэтому ток собственного потребления микросхемы всегда остается на минимальном уровне 300 нА.

Микросхема выпускается в миниатюрном корпусе 1.5×1.5 мм WSON и может быть разведена на одном слое печатной платы.

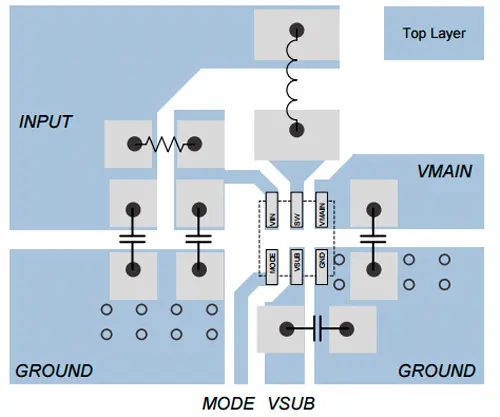

Рекомендуемая разводка PCB для TPS51098

Рекомендуемая разводка PCB для TPS51098



Источник: www.compel.ru

Дата публикации: 06.10.2015
