Вышел в свет самый мощный ШИМ-регулятор VIPer31x из линейки VIPerPlus


Компания STMicroelectronics обновила VIPerPlus - семейство ШИМ-регуляторов со встроенным полевым транзистором. Новые микросхемы VIPer31x расширяют диапазон мощностей источников питания до 30 Вт (см. таблицу 1). Это универсальное решение, которое позволит разработчику спроектировать источник питания под свои нужды благодаря широкому набору функций и возможности их гибкой настройки.

Напряжение интегрированного ключа 800 В позволяет работать в широком диапазоне входных напряжений или, при необходимости, упростить снабберную цепочку на выводе Drain. Варианты VIPer31x отличаются по максимальному току ограничения ключа – 850 мА и 990 мА, а также по частоте задающего генератора ШИМ – 30, 60 и 132 кГц (см. таблицу 2). Наличие регулируемых защит по низкому напряжению и перенапряжению – UVP и OVP – и встроенный запуск (HV start-up) микросхемы от минимального напряжения 24 В дают возможность проектировать источники питания с ультрашироким входным напряжением.



Основные технические преимущества:

  • Встроенный MOSFET с напряжением 800 В;
  • Встроенная функция высоковольтного запуска от 24 В и выше;
  • Встроенная функция плавного запуска;
  • Встроенная защита от перегрузки по току;
  • Регулируемые защиты по напряжению – UVP, OVP;
  • Все защиты работают в режиме автоматического перезапуска;
  • Встроенный усилитель ошибки с опорным напряжение 1,2 В;
  • Потребление на холостом ходу не более 20 мВт;
  • Встроенная защита по превышению температуры;
  • Микросхемы отвечают самым строгим стандартам экономии электроэнергии и обладают очень низким потреблением при малой нагрузке. Потребление на холостом ходу составляет всего 20 мВт.

Поддерживаемые топологии: buck, buck-boost (инвертирующий), flyback.



Таблица 1. Типовая мощность ИП на основе VIPer31x

Вход: 230 VAC

Вход: 85-265 VAC

В корпусе(1)

Открытое исполнение(2)

В корпусе

Открытое исполнение

27 Вт

31 Вт

16 Вт

19 Вт

(1) – типовая постоянная выходная мощность в невентилируемом корпусе при 50°С окружающей среды
(2) – максимальная постоянная выходная мощность в открытом исполнении (без корпуса) при 50°С окружающей среды и адекватном охлаждении микросхемы



Таблица 2. Варианты исполнения микросхем VIPer31x

Наименование

Ограничение по току (Idlim)

Рабочая частота
(с джиттером)

Корпус

VIPER319XDTR

990 мА

30 кГц ± 7%

SO16N

VIPER318LDTR

850 мА

60 кГц ± 7%

VIPER318HDTR

850 мА

132 кГц ± 7%

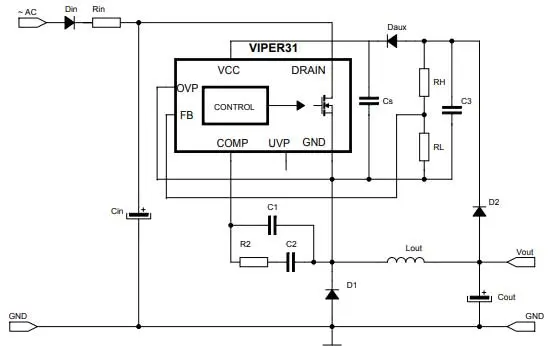

Включение микросхемы VIPer31x по схеме неизолированного понижающего преобразователя (buck)

Включение микросхемы VIPer31x по схеме неизолированного понижающего преобразователя (buck)



Основные применения:

  • Сетевые адаптеры питания;
  • Счетчики электроэнергии;
  • Источники питания собственных нужд для различного оборудования.



Источник: www.compel.ru
