Opty V2.1



Opty V2.1

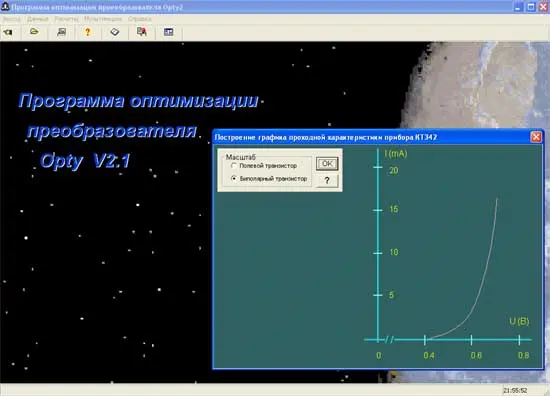

Программа оптимизации преобразователя OPTY V2.1 предназначена для оптимизации преобразователя радиочастоты и оценки нелинейности проходной характеристики усилительного прибора. В качестве активного элемента может выступать как биполярный транзистор, так и полевой транзистор любого типа. Процесс оптимизации преобразователя представляет собой нахождение Max функции двух переменных, одной из которых является постоянное смещение на вольтамперной характеристики транзистора, другой - амплитуда напряжения гетеродина. Оптимизация считается законченной при достижении наибольшего значения крутизны преобразования, которая рассчитывается методом пяти ординат. Причем, на характеристике крутизны прибора выбирается линейный участок, исключающий режим преобразования с отсечкой который заполняет результирующий выходной сигнал нежелательными комбинационными составляющими и в целом снижает качественные показатели преобразователя. Кроме этого программа находит в десяти равноудаленных друг от друга точках интервала аппроксимации значения производных вольтамперной характеристики и их отношения. Эти значения могут пригодиться для оценки и расчета, вносимых разного рода нелинейных искажений в усиливаемый сигнал (при применении транзистора в качестве усилителя радиочастоты), а так же для расчета по постоянной составляющей систем АРУ.
Алгоритм работы программы основана на аппроксимации вольтамперной характеристики транзистора с помощью степенного полинома и нахождении крутизны преобразования методом пяти ординат. Аппроксимация вводимой функции производится методом наименьших квадратов и, следовательно, при вводе проходной характеристики транзистора необходимо учитывать, что вводимое значение напряжения надо брать с неизменным приращением, так как этого требует данный метод аппроксимации. Количество вводимых точек нецелесообразно брать больше 8 - 9, потому что это значительно увеличивает время расчета и в большинстве случаев точность полученных результатов при большом количестве точек напрямую зависит от погрешности вводимых значений.
Необходимо отметить, что для каждого конкретного прибора нужно снять отдельно значения проходной характеристики на лабораторном макете, так как даже небольшие отклонения параметров транзистора может вызвать неточность в расчетах.

Кол-во закачек: 4169
freeware | russian| Размер: 609 Кб

Скачать: Opty V2.1 Скачать

Дата публикации: 02.09.2003
