Цифровые SACD/DVD — ресиверы SONY HCD-X1, DZ10, DZ100K/DZ500KF, DZ119/DZ410, DZ520K/DZ620K, DZ300. Устройство и ремонт цифровых УЗЧ S-Master и источников питания (часть 2)



Принципиальная электрическая схема ИИП ресивера приведена в архиве. Первичная часть ИИП базируется на микросхемах IC101 (Part No 6-707-742-11) типа STR-F6168-L1352 и IC121 (Part No 6-707-744-01) типа STR-V15 фирмы Sanken. Структура ИМС STR-F6168-L1352 показана на рис. 9, а ИМС STR-V153 - на рис. 10. Назначение выводов микросхемы STR-F6168 приведено в таблице 2.

Структурная схема микросхемы STR-F6168-L1352

Рис. 9. Структурная схема микросхемы STR-F6168-L1352

Структурая схема микросхемы STR-V153

Рис. 10. Структурая схема микросхемы STR-V153

Таблица 2. Назначение выводов микросхемы STR-F6168

Номер вывода

Обозначение

Описание

1

OCP/SYNC

Вход схемы защиты от перегрузки выходных транзисторов по току и вход запуска

2

GND

"Земля" и вывод истока выходного полевого транзистора

3

D

Вывод стока выходного полевого транзистора

4

VCC

Напряжение питания +22 В

5

FB/OLP

Вход обратной связи и схемы защиты от перегрузки по току в нагрузке

Назначение выводов микросхемы STR-V153 такое же, только добавлен отдельный вход запуска STARTUP - выв. 8. При поиске аналогов для замены неисправных микросхем следует иметь в виду следующее: фирма Sanken выпускает большое число заказных микросхем для источников питания, технические данные на которые отсутствуют в свободном доступе. В то же время некоторые из заказных микросхем имеют полные или функциональные аналоги среди "открытых" микросхем фирмы (см. на сайтах Sanken, Allegro), имеющихся в свободном доступе. ИИП всех других рассматриваемых в статье моделей ресиверов также построены на базе микросхем STR-F6168-L1352 и STR-V153.

Коротко рассмотрим основные особенности и отличия других моделей ресиверов от "HCD-X1".

HCD-DZ10 - ресивер входит в состав домашнего кинотеатра DAV-DZ10,выполненного в традиционной конфигурации фронт/центр/тыл/сабвуфер. Компоненты проигрывателя дисков аппарата размещены на плате DMB11 (Part No российского исполнения A-1186-599-A DMB11 BOARD, COMPLETE). На главной плате установлено большинство других компо-нентов ресивера, в том числе усилители мощности звуковых частот (УМЗЧ) и ИИП, Part No платы российского исполнения A-1186-740-A MAIN BOARD, COMPLETE.

В проигрывателе дисков применена многофункциональная БИС IC102 типа CXD9849R (Part No 6707-535-01) собственного производства (ВЧ блок, система авторегулирования, декодер MPEG).

Принципиальная электрическая схема части блока усилителей мощности ресивера приведена в архиве. Потоковый процессор фронтальных каналов блока выполнен на микросхеме IC108 типа CXD9843AR, усилители мощности левого и правого фронтальных каналов - на микросхемах IC102, IC101 типа CXD9774M собственного производства. Аналогично построены схемы тыловых и центрального/НЧ каналов ресивера. Микросхема CXD9774M применена также в описанных в [1, 2] моделях HCD-SR4W. Для питания микросхем требуются два напряжения - +12 В (цепи GVDD, GREG) и +22 В (PVDD_A, PVDD_B). Напряжение смещения +12 В для верхних плеч выходных каскадов формируется на бутстрепных конденсаторах, подключенных к выв. 22, 33 (BST_A, BST_B) микросхемы.

Принципиальная электрическая схема ИИП ресивера приведена в архиве, во вторичной части ИИП применены стабилизаторы с малым падением напряжения (LDO) I303 типа SI-3033KM-TL, IC942 типа SI-3050KM-TL и IC941 типа SI-3120KM-TL фирмы SANKEN. Структура микросхем приведена на рис. 11, минимальное падение напряжения на регулирующем транзисторе составляет 0,5 В при токе в нагрузке до 1 А. Микросхемы отличаются высокой стабильностью (ΔUВЫХ) как при изменениях входного напряжения, так и как выходного тока. Например, для SI-3033 ΔUВЫХ не превышает 30 мВ/100 мВ при изменениях входного напряжения/выходного тока в пределах 4,5...12 В/0...1,5 А. Поэтому при замене неисправных микросхем нежелательно использовать стандартные стабилизаторы на фиксированные напряжения 3,3, 5 и 12 В, а следует применять стабилизаторы типа LDO.

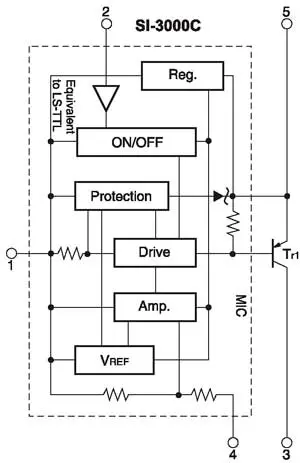

Структурая схема микросхемы SI-3120KM-TL

Рис. 11. Структурая схема микросхемы SI-3120KM-TL

Ресиверы HCD-DZ100K/DZ500KF входят в состав домашних кинотеатров DAV-DZ100K, DAV-DZ500KF, выполненных в стандартных конфигурациях фронт/тыл/центр/сабвуфер. Компоненты проигрывателя дисков установлены на плате DMB10 (Part No A-1139-088-A DMB10 BOARD, COMPLETE), большинство остальных компонентов - на главной плате (Part No для DZ100K A-1133-098-A MAIN BOARD, COMPLETE; для DZ500KF A-1133-241-A MAIN BOARD COMPLETE).

В проигрывателе дисков применена многофункциональная БИС IC102 CXD9804R (как в модели HCD-X1).

В ресиверах применены потоковые процессоры CXD9843AR (как в модели HCD-DZ10). В модели HCD-DZ500KF в качестве усилителей мощности класса D применены микросхемы CXD9775M с большей, чем у CXD9774M выходной мощностью (ИМС имеют одинаковую цоколевку). Напряжение питания на выв. 23, 24, 31, 32 (PVDD_A, PVDD_B) составляет +31 В.

Принципиальная электрическая схема ИИП ресиверов практически не отличается от схемы, приведенной в архиве.

Ресиверы HCD-DZ119/DZ410 входят в состав стандартных домашних кинотеатров DAV-DZ119/DZ410. Большинство компонентов ресиверов, в том числе узлов проигрывателей дисков, размещены на главных платах (Part No для DZ119 A-1144-739-A MAIN BOARD, COMPLETE; для DZ410 A-1178-935-A MAIN BOARD, COMPLETE). Компоненты ИИП установлены на плате POWER (Part No для DZ119 A-1144-737-A POWER BOARD, COMPLETE; для DZ410 A-1177-660-A POWER BOARD, COMPLETE).

В проигрывателе дисков применена многофункциональная БИС IC1101 CXD9849R (Part No 6-707535-01) собственного производства. В качестве потоковых процессоров в модели "HCD-DZ119" используется микросхема CXD9843AR (как в модели HCD-DZ10), а в модели "HCD-DZ410" - CXD9788AR (как и в модели "HCD-X1").

Усилители мощности класса D выполнены на микросхемах CXD9833M собственного производства, принципиальная электрическая схема части блока усилителей мощности ресиверов приведена в архиве (в схему входят усилители мощности фронтальных и правого тылового канала). Напряжение питания +12 В подается на выв. 2, 15, 17 (GVDD_A, VDD, GVDD_B) микросхем, а напряжение +32 B - на выв. 19-21, 34-36 (PVDD_B, PVDD_A).

Принципиальная электрическая схема ИИП ресиверов мало отличается от схемы, приведенной в архиве.

Ресиверы HCD-DZ520K/DZ620K входят в состав стандартных домашних кинотеатров DAV-DZ520K/DZ620K. Как и в предыдущих моделях, большинство компонентов ресиверов входят в состав главных плат (Part No российского исполнения модели DZ520K A-1144-759-A MAIN BOARD COMPLETE; модели DZ620K - A-1183-326-A). Компоненты источника питания размещены на плате POWER (Part No российского исполнения A-1144-950-A POWER BOARD, COMPLETE).

Как и в предыдущих моделях, в проигрывателе дисков применена многофункциональная БИС CXD9849R, в качестве потоковых процессоров - CXD9788AR, в усилителях мощности - CXD9833M. Принципиальная электрическая схема ИИП мало отличается от схемы, приведенной в архиве.

Ресивер HCD-DZ300 входит в комплект стандартного домашнего кинотеатра DAV-DZ300.

Компоненты проигрывателя дисков ресивера размещены на плате DMB10 (Part No A-1088-453-A DMB10 BOARD COMPLETE), большинство других компонентов - на главной плате (для российского исполнения Part No A-1105-140-A MAIN BOARD, COMPLETE).

В проигрывателе дисков применена многофункциональная БИС CXD9804R (как в модели HCD-X1), в качестве потоковых процессоров применены микросхемы CXD9843AR (как в моделях HCD-DZ100K/DZ500KF), в усилителях мощности - CXD9775M (как в модели HCD-DZ500KF). Электрическая принципиальная схема ИПП ресивера также мало отличается от схемы, приведенной в архиве.

Литература

1. Юрий Петропавловский. "SACD/DVD-ресиверы SONY серий HCD-SCX/ SRX/ DZxxx. Устройство механизмов и применяемость оп-
тических блоков". Ремонт & Сервис, 2011, №1.

2. Юрий Петропавловский. "SACD/DVD-ресиверы SONY "HCD-SC5/SC6/SC8", "HCD-S550/880" и "HCD-SR4W". Устройство и ремонт цифровых УЗЧ "S-master" и импульсных источников питания". Ремонт & Сервис, 2011, № 11.

Все необходимые схемы к статье можно найти здесь.

Продолжение следует

Автор: Юрий Петропавловский (г. Таганрог)

Источник: Ремонт и сервис


Дата публикации: 20.05.2017
