Электронные шины в автомобиле



Шина CAN

Бортовая электроника современного автомобиля в своем составе имеет большое количество исполнительных и управляющих устройств. К ним относятся всевозможные датчики, контроллеры и т.д.

Для обмена информацией между ними требовалась надежная коммуникационная сеть.

В середине 80-х годов прошлого столетия компанией BOSCH была предложена новая концепция сетевого интерфейса CAN (Controller Area Network).

CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шина представляет собой витую пару. Данная реализация шины позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля. По такой шине обеспечивается достаточно высокая скорость передачи данных.

Как правило, провода CAN-шины оранжевого цвета, иногда они отличаются различными цветными полосами (CAN-High - черная, CAN-Low - оранжевокоричневая).

Благодаря применению данной системы из состава электрической схемы автомобиля высвободилось определенное количество проводников, которые обеспечивали связь, например, по протоколу KWP 2000 между контроллером ЭСУД и штатной сигнализацией, диагностическим оборудованием и т.д.

Скорость передачи данных по CAN-шине может достигать до 1 Мбит/с, при этом скорость передачи информации между блоками управления (двигатель - трансмиссия, ABS - система безопасности) составляет 500 кбит/с (быстрый канал), а скорость передачи информации системы "Комфорт" (блок управления подушками безопасности, блоками управления в дверях автомобиля и т.д.), информационно-командной системы составляет 100 кбит/с (медленный канал).

На рис. 1 показана топология и форма сигналов CAN-шины легкового автомобиля.

Топология и формы сигналов CAN-шины

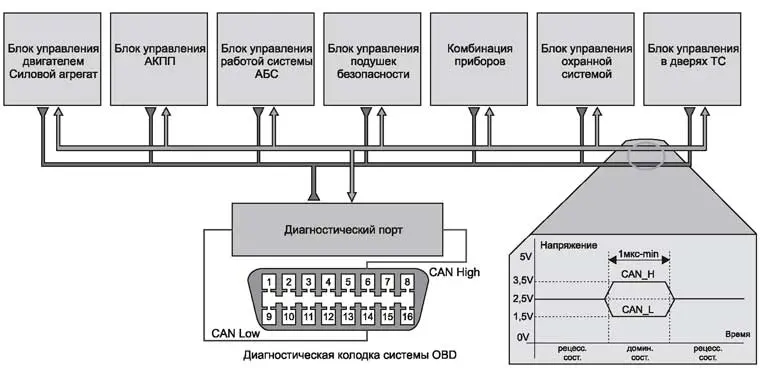

Рис. 1. Топология и формы сигналов CAN-шины

При передаче информации какого-либо из блоков управления сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня.

Каждый подключенный к CAN-шине блок имеет определенное входное сопротивление, в результате образуется общая нагрузка шины CAN. Общее сопротивление нагрузки зависит от числа подключенных к шине электронных блоков управления и исполнительных механизмов. Так, например, сопротивление блоков управления, подключенных к CAN-шине силового агрегата, в среднем составляет 68Ом, а системы "Комфорт" и информационно-командной системы - от 2,0 до 3,5 кОм.

Следует учесть, что при выключении питания происходит отключение нагрузочных сопротивлений модулей, подключенных к CAN-шине.

На рис. 2 показан фрагмент CAN-шины с распределением нагрузки в линиях CAN-High, CAN-Low.

Фрагмент CAN-шины с распределением нагрузки в проводах CAN-High, CAN-Low

Рис. 2. Фрагмент CAN-шины с распределением нагрузки в проводах CAN-High, CAN-Low

Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных, все это может препятствовать обработке разнотипных сигналов. Для решения данной технической проблемы используется преобразователь для связи между шинами.

Такой преобразователь принято называть межсетевым интерфейсом, это устройство в автомобиле чаще всего встроено в конструкцию блока управления, комбинацию приборов, а также может быть выполнено в виде отдельного блока.

Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу "К", подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.

В данном случае большим плюсом в проведении диагностических работ является наличие единого унифицированного диагностического разъема (колодка OBD).

На рис. 3 показана блок-схема межсетевого интерфейса.

Блок-схема межсетевого интерфейса

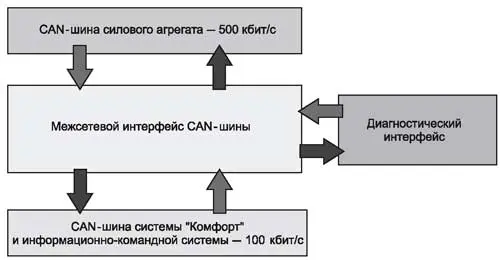

Рис. 3. Блок-схема межсетевого интерфейса

Следует учесть, что на некоторых марках автомобилей, например, на Volkswagen Golf V, CAN-шина системы "Комфорт" и информационно-командная система не соединены межсетевым интерфейсом.

В таблице представлены электронные блоки и элементы, относящиеся к CAN-шинам силового агрегата, системы "Комфорт" и информационно-командной системы. Приведенные в таблице элементы и блоки по своему составу могут отличаться в зависимости от марки автомобиля.

Таблица. CAN-шины современного автомобиля

CAN-шина силового агрегата

Электронный блок управления двигателя

Электронный блок управления КПП

Блок управления подушками безопасности

Электронный блок управления АБС

Блок управления электроусилителя руля

Блок управления ТНВД

Центральный монтажный блок

Электронный замок зажигания

Датчик угла поворота рулевого колеса

CAN-шина системы "Комфорт"

Комбинация приборов

Электронные блоки дверей

Электронный блок контроля парковочной системы

Блок управления системы "Комфорт"

Блок управления стеклоочистителей

Контроль давления в шинах

CAN-шина информационно-командной системы

Комбинация приборов

Система звуковоспроизведения

Информационная система

Навигационная система

Диагностика неисправностей CAN-шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN-шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра.

Как правило, работы по проверке работы CAN-шины начинают с измерения сопротивления между проводами шины. Необходимо иметь в виду, что CAN-шины системы "Комфорт" и информационно-командной системы, в отличие от шины силового агрегата, постоянно находятся под напряжением, поэтому для их проверки следует отключить одну из клемм аккумуляторной батареи.

Основные неисправности CAN-шины в основном связаны с замыканием/обрывом линий (или нагрузочных резисторов на них), снижением уровня сигналов на шине, нарушениями в логике ее работы. В последнем случае поиск дефекта может обеспечить только анализатор CAN-шины.

Шина LIN

Развитие прогресса в автомобилестроении неуклонно ведет к повышению требований к управлению, возрастает объем функций, на совершенно новый уровень переходит информационная составляющая о работе и поведении автомобиля. В связи с этим бортовая электроника наращивает свое присутствие в современном автомобиле. По статистике, количество блоков управления в нем за последние 15 лет увеличилось более чем в пять раз, и эта тенденция сохраняется. Потребителю хочется иметь полный контроль над любимым авто и над дорогой. Последние модели могут обойтись в сложной ситуации без водителя и принять решение согласно заложенной программе. Такие вопросы, как парковка или проезд по размытому участку сельской дороги машина может решить самостоятельно, без участия человека. С каждым годом все реальнее и ближе введение элементов автопилотирования, применяемых в авиации.

Увеличившееся число электронных модулей вынудило, в свою очередь, находить и внедрять новые технологии передачи данных между отдельными блоками управления. В вычислительной технике они уже давно существовали, поэтому оставалось только перенести опыт их использования и стандартизировать применительно к автомобилю. Сначала произошло внедрение шины данных CAN. У ведущих проиводителей это случилось в середине 90-х годов. Однако пропускной способности и скорости этой технологии хватило примерно лет на 10, после чего встал вопрос о дальнейшем развитии системы передачи информации. Особенно заметными проблемы стали после повсеместного применения информационно-развлекательного контента. Вместе с ним пришли и технологии, применяемые в кабельном телевидении и в современных системах связи, включая диагностику и сервис.

В итоге к завоевавшей уважение и известной шине CAN на сегодня добавились:

- шина LIN (однопроводная шина);

- шина MOST (оптоволоконная шина) (рис. 4);

- беспроводная шина Bluetooth™.

Оптоволоконная шина MOST в современном автомобиле

Рис. 4. Оптоволоконная шина MOST в современном автомобиле

Рассмотрим алгоритм работы однопроводной шины LIN. Local Interconnect означает, что все блоки управления данной сети находятся в пределах одного условно ограниченного модуля (к примеру: багажника, крыши, мотора вентилятора и др.). Она может обозначаться еще и как "локальная подсистема". Обмен данными между отдельными системами шин LIN одного автомобиля осуществляется через соответствующий блок управления по шине данных CAN. Говоря о шине LIN, необходимо понимать, что речь идет об однопроводной шине. Площадь поперечного сечения провода составляет 0,35 мм2. Экранирование кабеля не является обязательным условием. Цвет изоляции может быть различным, в автомобилях "Ауди" он фиолетовый. Алгоритм работы шины LIN интуитивно понятен и от того прост для освоения. Он позволяет осуществлять обмен данными между одним блоком управления LIN, его называют Master, и подчиненными блоками Slave.

Блок управления LIN Master

Напомним, что блоки управления LIN Master сопряжены с шиной данных CAN и выполняют мастер-функции управления определенной шиной LIN.

Приведем основные функции блока LIN Master:

- контролирует передачу данных в шине LIN и скорость обмена;

- отправляет посылки-телеграммы в шину LIN. В его ПО заложен цикл, какому подчиненному блоку, когда, как часто и какие посылки-телеграммы отправлять;

- выполняет функцию сопряжения подчиненных блоков шины LIN с шиной данных CAN, так как является единственным блоком управления отдельной шины LIN, подключенным к шине данных CAN (рис. 5);

- обеспечивает процесс диагностики подключенных блоков управления LIN Slave (рис. 6).

Применение шины LIN в современном автомобиле

Рис. 5. Применение шины LIN в современном автомобиле

Блоки управления LIN Slave

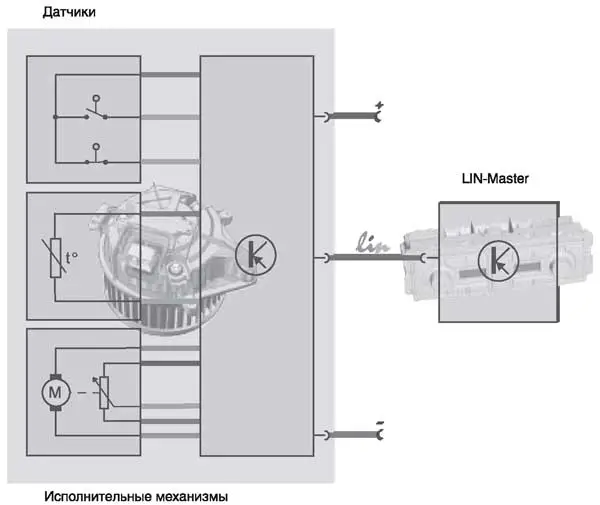

Рис. 6. Блоки управления LIN Slave

Блоки управления LIN Slave

Подключенные или подчиненные блоки управления LIN Slave в рамках отдельной системы шины данных LIN выполняют функции контроля и управления работой отдельных устройств, например, мотора вентилятора, привода люка в крыше, а также датчиков и исполнительных механизмов (датчик уклона, ручного тормоза, сирена противоугонной сигнализации и т.д.). Датчики измеряют или контролируют какие-либо величины и передают сигнал в аналоговом виде. Блок управления LIN Slave анализирует и преобразовывает принятые параметры в цифровую форму. Затем эти величины передаются по шине LIN в виде цифрового сигнала. Блок управления LIN Master опрашивает исполнительные устройства (посылает телеграмму), получает информацию о состоянии, что позволяет провести сравнительный анализ между фактическим и расчетным состоянием и влиять на работу исполнительных механизмов через блоки управления LIN Slave. Каждый блок LIN Slave обладает электронными или электромеханическими функциями и имеет свой адрес. Адрес передается в заголовке посылки-телеграммы и его опознает блок, за которым закреплен этот адрес, иными словами происходит идентификация обращения.

Технически интерфейс LIN реализуется просто и надежно. Сопряжение блоков LIN Slave с управляющим блоком LIN (Master) осуществляется по однопроводной линии с помощью одноконтактного разъема, одного на всех. Рассмотрим алгоритм передачи данных.

Скорость шины LIN примерно в 5 раз меньше скорости шины CAN и составляет до 20 кбит/сек. Реализовано это для того, чтобы не перегружать шину CAN. Цифровые сигналы, как это давно уже принято в вычислительной и связной технике, передаются высоким и низким уровнями сигналов. Размах сигналов зависит от уровня напряжения питания. В автомобиле используется бортовое напряжение 12 В (14,4 В при работе генератора). Отсюда и уровни сигналов шин - от 0 до 12 В.

Если по шине LIN не происходит передача телеграмм или передается "рецессивный" бит, то уровень сигнала будет около 12 В, если будет передан "доминантный" бит, то передатчик замыкает шину на "массу" и уровень будет близок к нулю (рис. 7) Последовательность доминантных и рецессивных битов и составляет телеграмму, с помощью которой блок управления LIN Master обменивается с блоками LIN Slave. В различных модификациях приемопередатчиков (трансиверов) внешний вид рецессивных и доминантных уровней может иметь отличия.

Осциллограмма сигналов шины LIN

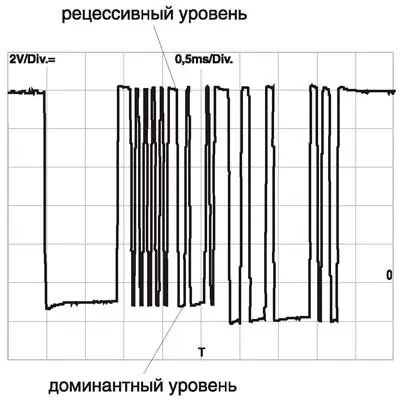

Рис. 7. Осциллограмма сигналов шины LIN

Чтобы устранить влияние различных факторов на качество работы шины LIN, при передаче возможны отклонения от заданных уровней (0 и 12 В) не более чем на 2 В (рис. 8).

Диапазон напряжений при передаче

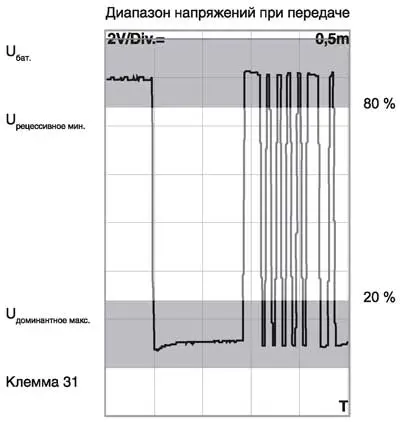

Рис. 8. Диапазон напряжений при передаче

Уровень приема еще более защищен и сигналы принимаются амплитудой с отклонением до 40% от заданных (рис. 9).

Диапазон напряжений при приеме

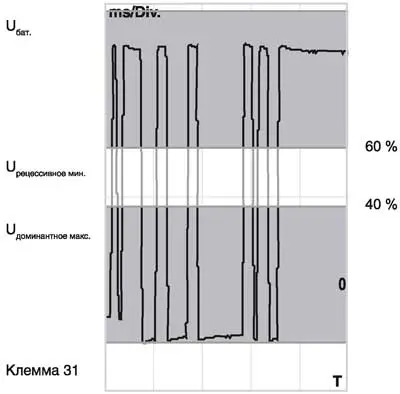

Рис. 9. Диапазон напряжений при приеме

Опишем непосредственно "телеграммы", с помощью которых происходит общение блоков по шине LIN.

Блок управления LIN Master посылает телеграмму блоку LIN Slave и в заголовке передается код операции - что именно надо сделать. Например, необходимо переслать показания датчиков, измеряющих скорость вращения вентилятора, т.е. переслать информацию о величине скорости, которую данные датчики измеряют. Это первый вид телеграммы - опросный.

В ответ блок LIN Slave пересылает телеграмму с измеренными величинами. Это второй вид телеграммы - ответный.

Блок управления LIN Master анализирует показания датчиков, пересланные от блока LIN Slave, и посылает телеграмму с указаниями изменить скорость вращения. Это третий вид телеграммы - управляющий.

По такому алгоритму и происходит обмен между блоками, сопряженными шиной LIN.

Реализация этого алгоритма начинается с того, что блок LIN Master с определенным циклом обращается к блокам LIN Slave, посылая заголовок телеграммы (рис.10). Цикл обращения установлен программным обеспечением и может изменяться в зависимости от ситуации, режимов работы автомобиля и других факторов.

Осциллограмма заголовка телеграммы

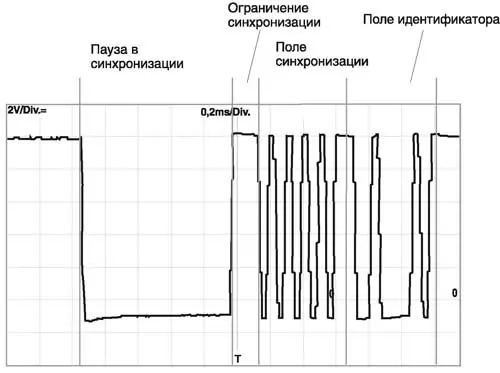

Рис. 10. Осциллограмма заголовка телеграммы

Обращение относится ко всему возможному оборудованию, если каких-либо устройств нет на шине LIN, а это зависит от количества опций, которое оплачено владельцем, то обмен с отсутствующими блоками не состоится. Иными словами, на свой запрос к некоторым возможным блокам LIN Slave останется без ответа, ибо эти блоки просто отсутствуют в данной модификации. Это обстоятельство не влияет на работу. Если данные блоки будут поставлены, алгоритм работы с ними восстановится, напомним, что их может быть до 16-ти на каждый блок управления LIN Master.

Теперь подробнее о самой реализации взаимодействия.

Как было сказано ранее, блок управления LIN Master посылает с разной периодичностью, зашитой в программном обеспечении, опросные телеграммы.

Каждая телеграмма содержит заголовок (Header) и собственно текст, состоящий из переданных данных.

Заголовок состоит из четырех частей (рис. 10):

- пауза в синхронизации;

- окончание синхронизации;

- поле синхронизации;

- поле идентификатора.

Опишем каждую из них.

Пауза в синхронизации (synch break)

Представляет собой не менее 13-ти битов, пересылаемых доминантным уровнем, что в вычислительной технике расценивается как передача не менее 13-ти "нулей". Блоки LIN Slave имеют возможность настроиться на прием телеграммы, ибо в тексте самой телеграммы не может быть подобной информации и столь долгая передача только доминантного уровня подсказывает блокам, что после этого поля последуют другие.

Окончание синхронизации (synch delimiter)

Эта часть передается рецессивным уровнем (около 12 В), что соответствует передаче "единицы" и сообщает блокам LIN Slave о том, что пауза закончилась и необходимо приготовиться к синхронизации.

Поле синхронизации (synch field)

Эта часть заголовка служит для непосредственной настройки блоков LIN Slave на работу с блоком управления LIN Master. Поле состоит из последовательности доминантных и рецессивных битов, то есть последовательности "нулей" и "единиц". Таким образом синхронизируется частота, на которой блоки LIN Slave должны работать по шине LIN, принять поле идентификатора и последующие за ним данные.

Поле идентификатора

Это поле состоит из восьми бит. В первых 6-ти битах передаются адрес блока LIN Slave для его опознавания (идентификации) и количество полей для передачи данных, отведенных для ответа (от 0 до 8). Два оставшихся бита предназначены для передачи контрольной суммы. Контрольная сумма вычисляется согласно определенному алгоритму и необходима для того, чтобы избежать ошибок в передаче. При совпадении контрольной суммы оборудование считает, что информация передана корректно.

Получая информацию о количестве полей для передачи данных (Datafields), блок LIN Slave передает данные о состоянии сопряженных с ним датчиков, например, о скорости вращения вентилятора. Каждое поле - это 10 бит информации, из них первый бит - доминирующий стартовый, далее передается байт (8 бит) информации и заканчивается поле стоповым рецессивным битом (рис. 11). Стартовый и стоповый биты служат для синхронизации при передаче данных.

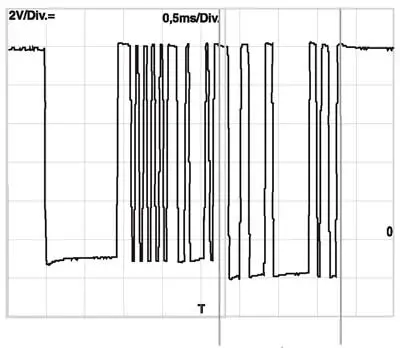

Осциллограмма ответа

Рис. 11. Осциллограмма ответа

В свою очередь, блок управления LIN Master принимает информацию, в нашем примере - это скорость вращения вентилятора. Если скорость вращения удовлетворяет ситуации и не требуется ее коррекция, то блок управления LIN Master через некоторое время (определяется ПО) снова пошлет запрос в виде телеграммы для контроля за работой данного блока LIN Slave.

Если необходимо изменить скорость вращения вентилятора, то блок управления LIN Master посылает телеграмму с нужной скоростью вращения, и блок LIN Slave, получив указание, изменяет скорость вентилятора (рис. 12).

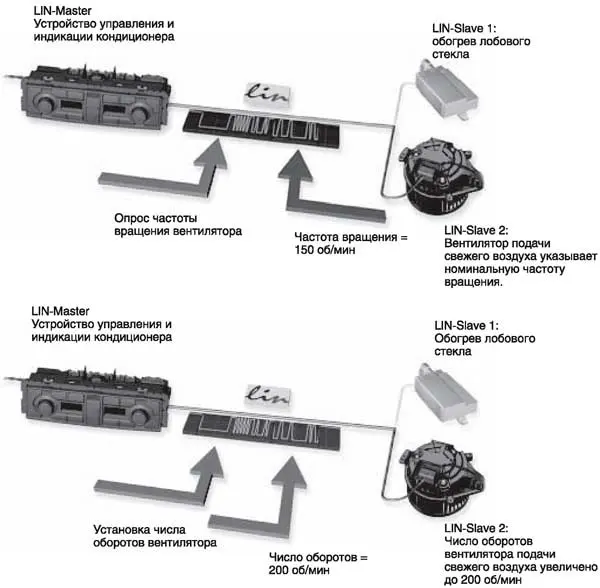

Регулировка скорости вращения вентилятора

Рис. 12. Регулировка скорости вращения вентилятора

Напомним, что опрос блоков LIN Slave осуществляется с частотой, заложенной в программном обеспечении, но при изменении ситуации эта частота может меняться.

Факторов к изменению частоты обращения к блокам LIN Slave тем больше, чем лучше ПО и чем современнее бортовое оборудование автомобиля.

Комплектация современного автомобиля может быть разной, и если блок управления LIN Master, имеющий полное ПО, посылает запрос несуществующему блоку LIN Slave, то заголовки телеграмм возвращаются к LIN Master без ответа (рис. 13). Это не мешает алгоритму работу шины LIN и при установке соответствующего блока LIN Slave незамедлительно начинается его опрос и контроль работы со стороны блока управления LIN Master.

Осциллограммы с заголовками телеграмм без ответов

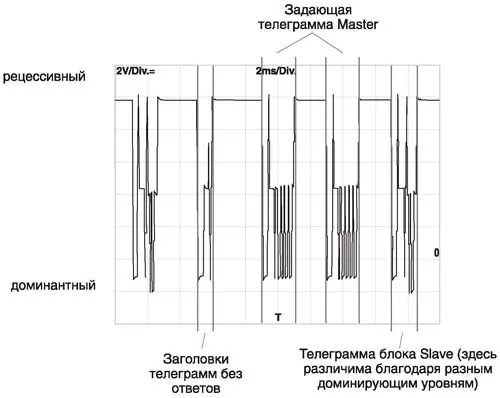

Рис. 13. Осциллограммы с заголовками телеграмм без ответов

Алгоритм работы шины LIN постоянно находится под контролем блока управления LIN Master и потому защищен от несанкционированного внешнего доступа (от блоков, размещенных за наружной обшивкой автомобиля), что и позволяет размещать блоки LIN Slave, которые работают только на выполнение команд от LIN Master и не требуют передачи данных на внешних деталях машины. Вмешательство извне затруднено, поэтому, к примеру, блок управления открытием гаражных ворот может располагаться в переднем бампере.

Диагностика шины LIN и всех блоков, сопряженных с этой линией, осуществляется через диагностический разъем. При тестировании происходит имитация обмена между блоками, анализируются ответы от блоков LIN Slave и задающие команды от LIN Master.
