Ремонт лазерного принтера HP LJ 1300 (часть 2)



Диагностика принтера в автономном режиме при включении

В исходном положении флажки датчиков начала листа и выхода бумаги перекрывают лучи светодиодов. Включение принтера при активированном датчике крышки (крышка закрыта), наличии бумаги в приемном лотке и отключенных разъемах датчиков J210 (датчик выхода бумаги) и J211 (датчик начала листа) приводит к запуску главного двигателя, двигателя блока лазера и выхода принтера в состояние готовности. Исходя из вышеизложенного, для определения неисправного датчика бумаги (активирован флажок или замыкание в цепи фотоэлемента), достаточно последовательно отключать разъемы датчиков J210 и J211 на плате DC-контроллера с последующим включением принтера.

Принтер включается, кратковременно (1,5...2 с) запускается двигатель привода редуктора. После остановки двигателя на ПУ горят все индикаторы (неустранимая ошибка). При нажатии на кнопку горят индикаторы "Готов" и "Продолжить"

Возможные причины:

- нет контакта в разъеме подключения датчиков температуры узла термозакрепления;

- неисправны датчики температуры узла термозакрепления;

- неисправна плата DC-контроллера.

1. Проверяют подключение (контакт) разъема J206 датчиков температуры узла термозакрепления на плате DC-контроллера.

2. Проверяют исправность датчиков температуры. Для проверки отключают шлейф от разъема J206 платы DC-контроллера и поочередно измеряют тестером сопротивление датчиков на разъеме шлейфа (контакты 1-2 и 3-4). Сопротивление исправного датчика - около 370...420 кОм при температуре около 20°С.

3. Проверяют плату DC-контроллера заменой.

Принтер включается, запускаются двигатели привода редуктора и блока лазера на длительное (60...70 с) время. После остановки двигателей на ПУ горят все индикаторы (неустранимая ошибка). При нажатии на кнопку горят индикаторы "Готов" и "Внимание"

Шлейф подключения управления лазером

Рис. 13. Шлейф подключения управления лазером

Возможные причины:

- закрыта шторка на блоке лазера;

- поврежден шлейф подключения управления лазером, плохой контакт в разъеме J801 (1 на рис. 13) на плате управления лазером или в разъеме J333 на интерфейсной плате;

- неисправен блок лазера.

1. Проверяют открытие шторки лазера при закрытии крышки доступа к картриджу.

2. Проверяют подключение и целостность шлейфа омметром или заменой на заведомо исправный.

3. Проверяют блок лазера заменой.

Возможные причины в блоке лазера:

- загрязнение оптики в блоке;

- неисправна плата управления лазером, лазер или датчик луча, расположенные на ней.

- двигатель в блоке лазера не набирает обороты

1. Убеждаются в отсутствии загрязнений элементов оптики лазера и датчика.

2. Проверяют плату управления лазером заменой.

3. Проверяют легкость вращения ротора двигателя (прокручивают вручную). Устраняют причину (описано в [1]) или заменяют плату управления в сборе с двигателем привода квадратного зеркала.

Предупреждение. Лазерный луч может повредить зрение при попадании его непосредственно в глаза, через оптические приборы или при отражении от зеркал и инструментов с отражающей поверхностью. Поэтому включение принтера при снятой крышке блока лазера категорически запрещается!

Принтер включается, запускается двигатель привода редуктора. Нет запуска двигателя блока лазера. После остановки двигателя на ПУ горят все индикаторы (неустранимая ошибка). При нажатии на кнопку горят индикаторы "Готов" и "Внимание"

Контакт в разъеме J802

Рис. 14. Контакт в разъеме J802

Возможные причины:

- неисправен шлейф управления двигателем, плохой контакт в разъеме J802 (1 на рис. 14) на плате управления двигателем привода в блоке лазера или в разъеме J200 на интерфейсной плате;

- неисправен блок лазера;

- неисправна плата DC-контроллера или интерфейсная плата.

1. Проверяют исправность и подключение шлейфа к разъему на плате управления двигателем привода квадратного зеркала (блок лазера) и в разъеме J200 на интерфейсной плате.

2. Проверяют блок лазера заменой.

3. Методом замены последовательно проверяют плату DC-контроллера и интерфейсную плату.

Возможные причины в блоке лазера:

- заклинивание двигателя привода квадратного зеркала;

- неисправна плата управления двигателем привода квадратного зеркала.

1. Проверяют легкость вращения ротора двигателя (прокручивают вручную), если есть проблема - устраняют, как описано в [1].

2. Заменяют плату управления в сборе с двигателем привода квадратного зеркала.

Принтер включается, не запускается двигатель привода редуктора. Слышен звук запуска двигателя блока лазера. На ПУ индикация "Готов".

Возможные причины и устранение неисправности - см. "Неисправности узла привода".

Диагностика принтера в автономном режиме при печати демонстрационной страницы

Для запуска печати демонстрационной (тестовой) страницы нажимают на кнопку "Продолжить" ПУ, когда принтер находится в готовности (горит индикатор "Готов").

При запуске тестовой страницы кратковременно (1,5...2 с) запускается двигатель привода редуктора. После остановки двигателя на ПУ горят все индикаторы (неустранимая ошибка). При нажатии на кнопку горят индикаторы "Готов" и "Продолжить"

Возможные причины:

- нет контакта в разъеме подключения питания нагревательного элемента узла термозакрепления;

- неисправен узел термозакрепления (нагревательный элемент, термопредохранитель);

- неисправна плата DC-контроллера.

1. Проверяют подключение (контакт) разъема J102 питания нагревательного элемента на плате DC - контроллера.

2. Проверяют нагревательный элемент и термопредохранитель (2 на рис. 7). Сопротивление исправного нагревательного элемента должно составлять 60...80 Ом при температуре около 20°С. В случае неисправности термопредохранителя обязательной проверке подлежит схема управления узлом термозакрепления, расположенная на плате DC-контроллера.

Примечание. В некоторых случаях (микротрещина нагревательного элемента) убедиться в исправности нагревательного элемента можно только его заменой.

При печати тестовой страницы бумага выходит из принтера при протяжке напрямую на несколько см (обычно 2...3 см) и останавливается. На ПУ мигает индикатор "Внимание".

Возможные причины:

- загрязнение оптических элементов датчика выхода бумаги, нет контакта в разъеме, поврежден шлейф или неисправен датчик;

- повреждение, износ или заклинивание флажка датчика выхода бумаги;

- неисправна плата DC-контроллера.

1. Очищают оптические элементы датчика от загрязнений. Проверяют наличие контакта в разъеме J210 на плате DC-контроллера, целостность шлейфов и работу датчика (см. выше).

2. Проверяют целостность, легкость перемещения и исходное положение флажка датчика.

3. Проверяют плату DC-контроллера заменой.

В процессе прохождения бумаги при печати страницы слышен звук троекратного срабатывания соленоида подачи бумаги. Лист выходит из принтера почти наполовину при протяжке напрямую и останавливается. На ПУ мигает индикатор "Внимание".

Возможные причины:

- загрязнение оптических элементов, нет контакта в разъеме, поврежден шлейф или неисправен датчик начала листа;

- неисправна плата DC-контроллера.

1. Очищают оптические элементы датчика, проверяют наличие контакта в разъеме J211 на плате DC-контроллера, шлейф и работу датчика (см. выше).

2. Методом замены проверяют плату DC-контроллера.

При запуске демонстрационной страницы нет подачи бумаги

Возможные причины - см. разделы "Неисправности узла привода" и "Неисправности узла подачи и транспорта бумаги".

При запуске демонстрационной страницы принтер подает бумагу из приемного лотка и останавливается. На ПУ мигает индикатор "Внимание"

После удаления картриджа передняя кромка бумаги расположена по валу переноса.

Возможная причина - не вращается фотобарабан картриджа. Проверяют правильность установки картриджа и механизм привода фотобарабана. Как устранить проблему, см. раздел "Неисправности узла привода".

Принтер распечатывает демонстрационную страницу. На ПУ горят все индикаторы (неустранимая ошибка). При нажатии на кнопку мигает индикатор "Внимание"

Возможные причины:

- плохой контакт в разъеме вентилятора;

- неисправен вентилятор;

- неисправна плата DC-контроллера.

1. Проверяют подключение разъема J203 на плате DC-контроллера.

2. Проверяют легкость вращения вентилятора. В случае заклинивания выполняют чистку и смазку или замену вентилятора.

3. Проверяют плату DC-контроллера заменой.

Неисправности узла привода

Принтер включается. Слышен звук запуска двигателя блока лазера. Не включается двигатель привода.

Возможные причины:

- заклинивание механических узлов (редуктор, картридж и т. д.);

- нет контакта в разъеме подключения двигателя привода или повреждение шлейфа;

- неисправна плата управления двигателем или двигатель привода;

- неисправна плата DC-контроллера.

1. Проверяют механические узлы принтера. Для исключения неисправности картриджа (заклинивания) его заменяют заведомо исправным.

2. Проверяют подключение разъема шлейфа (контакты) на разъеме CN1, расположенного на плате управления двигателем (2 на рис. 6).

3. Методом замены на заведомо исправный проверяют двигатель в сборе с платой управления (рис. 15).

4. Проверяют плату DC-контроллера заменой.

Примечание. Двигатель привода поставляется в комплекте с платой управления, на которой расположены микросхема драйвера (1 на рис. 15), силовые ключи (2) и элементы обвязки.

Микросхема драйвера, силовые ключи и элементы обвязки

Рис. 15. Микросхема драйвера, силовые ключи и элементы обвязки

Неисправности узла термозакрепления

Наиболее частой неисправностью узла термозакрепления является повреждение термопленки вследствие попадания в принтер инородных предметов или неаккуратного удаления застрявшей бумаги. На рассматриваемом принтере удаление застрявшей бумаги из узла термозакрепления допускается только при установке рычагов прижима в нижнее положение. Извлечение застрявшей в узле термозакрепления бумаги при нахождении рычагов в рабочем (верхнем) положении может повлечь повреждение элементов узла.

На распечатке наблюдаются темные пятна с интервалом повторения, равным длине окружности термопленки (56,5 мм)

Возможные причины:

- налипание тонера на термопленку при удалении застрявшего в принтере листа без освобождения прижима верней части узла термозакрепления к резиновому валу;

- повреждение термопленки инородными предметами.

Плохое закрепление тонера на распечатке (тонер размазывается).

Возможные причины:

- термопленка неудовлетворительного качества;

- нанесение большого количества термосмазки на нагревательный элемент;

- слабый прижим верхней части узла к резиновому валу;

- низкая температура узла термозакрепления.

Бумага собирается в "гармошку" перед узлом термозакрепления

Возможные причины:

- наличие инородных предметов перед узлом термозакрепления;

- не вращается термопленка;

- не вращается резиновый вал.

Перекос бумаги при прохождении узла термозакрепления - продольные складки на распечатке

Возможные причины:

- повреждение термопленки и/или резинового вала;

- разность прижима правой и левой сторон верхней половины узла термозакрепления к резиновому валу.

Смазывание изображения на распечатке. При выполнении стоп-теста (отключение принтера при печати в момент нахождения передней кромки листа перед узлом закрепления) изображение не смазано

Возможная причина - проскальзывание термопленки.

Разбирают узел термозакрепления, выполняют его профилактику и, при необходимости, замену поврежденных элементов (детально описано в [1]). При недостаточной температуре узла термозакрепления поочередно выполняют замену верхней части узла термозакрепления и платы DC-контроллера. После локализации неисправности производят ремонт или замену неисправного узла. В некоторых случаях убедиться в исправности узла термозакрепления можно только его заменой на заведомо исправный.

Неисправности узла подачи и транспорта бумаги

Проверяют вращение двигателя, шестерен редуктора, вала ролика подачи, вала транспорта, резинового вала узла термозакрепления и выходного вала транспорта бумаги. При повышенном шуме (треск и т. д.) определяют источник шума и устраняют причину (заменяют поврежденные шестерни, очищают от загрязнений и т. д.).

Принтер не подает бумагу

Возможные причины:

- загрязнен или изношен ролик захвата;

- неисправен соленоид подачи или отсутствует сигнал управления соленоидом;

- нет прижима бумаги к ролику захвата в момент подачи.

Очищают ролик от загрязнений, а при износе заменяют. Проверяют соленоид подачи, наличие напряжения питания +24 В на контакте 1 и сигнала управления на контакте 2 разъема J204 на плате DC-контроллера. Сигнал управления присутствует только во время подачи. При отсутствии управляющего сигнала ремонтируют или заменяют плату DC-контроллера. Проверяют работу узла прижима бумаги к ролику подачи.

Принтер захватывает несколько листов бумаги

Возможная причина - износ тормозной площадки.

Заменяют тормозную площадку. Как временное решение, снимают полиуретановую накладку, поворачивают ее на 180° и приклеивают на клеевую ленту.

Нет движения бумаги после подачи

Возможные причины:

- загрязнены или повреждены ролики транспорта бумаги;

- не вращается вал транспорта бумаги;

- наличие инородных предметов в тракте подачи бумаги.

Очищают ролики от загрязнений или заменяют их при повреждении. Проверяют вращение вала и работу муфты транспорта. Удаляют инородные предметы из принтера.

Перекос бумаги под картриджем

Возможная причина - заклинен один из бушингов вала переноса в корпусе (при нажатии на вал в районе бушинга он не возвращается в исходное положение).

Снимают вал переноса и бушинги. Очищают от загрязнений, проверяют наличие и ориентацию пружин под бушингами вала.

Замятие бумаги при выходе из принтера

Возможные причины:

- загрязнены выходные валы транспорта бумаги;

- отсутствуют, неправильно установлены или деформированы пружины роликов прижима бумаги к валам транспорта.

Очищают от загрязнений выходные валы транспорта бумаги (1 и 2 на рис. 16) и прижимные ролики (3, 4). Проверяют наличие прижимных пружин роликов и правильность их установки.

Выходные валы транспорта бумаги и прижимные ролики

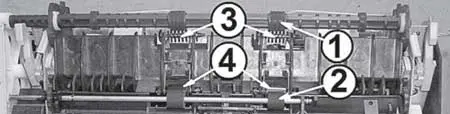

Рис. 16. Выходные валы транспорта бумаги и прижимные ролики

Неисправности блока лазера

Сильный шум в передней части принтера при печати

Возможная причина - отсутствует смазка или износ подшипника ротора двигателя.

Выполняют профилактику двигателя - разборку, чистку, смазку (подробно описано в [1]). При отрицательном результате следует заменить блок лазера или статор двигателя привода призмы в сборе с платой управления двигателем.

На распечатке белые вертикальные полосы

Возможные причины:

- загрязнена оптика блока лазера;

- инородные предметы (насекомые) в блоке лазера. Выполняют разборку блока и очистку оптических элементов от загрязнений и инородных предметов.

Светлое изображение на распечатке и на фотобарабане при выполнении стоп-теста

Возможные причины:

- пыль (загрязнение) оптики лазера;

- недостаточная мощность луча лазера.

Выполняют разборку блока и очистку оптических

элементов от загрязнений. При отрицательном результате (недостаточная мощность луча) следует заменить блок лазера.

Неисправности узла переноса изображения

Изображение на распечатке очень светлое или отсутствует. При выполнении стоп-теста на фотобарабане изображение нормальное

Возможные причины:

- загрязнено губчатое покрытие или неисправен вал переноса;

- плохой контакт на вал переноса;

- неисправна плата DC-контроллера.

1. Очищают или заменяют вал переноса.

2. Проверяют наличие контакта между бушингом вала переноса и контактной пружиной, а также между пружиной и контактной площадкой (12 на рис. 2) платы DC-контроллера.

3. Заменяют или ремонтируют плату DC-контроллера.

На распечатке присутствуют участки размытого изображения. При выполнении стоп-теста на фотобарабане изображение нормальное

Возможные причины:

- загрязнен или неисправен вал переноса;

- неисправна плата DC-контроллера.

Очищают или заменяют вал переноса. Выполняют ремонт или замену платы DC-контроллера.

После выполнения ремонта устанавливают картридж, загружают бумагу, включают принтер и распечатывают демонстрационную страницу (см. выше). Визуально оценивают качество полученной распечатки. Подключают принтер к компьютеру и проверяют работу принтера в составе компьютера (пробная печать).

В приведенной ниже таблице указаны каталожные номера некоторых запасных частей.

Таблица. Перечень каталожных номеров некоторых запасных частей

Каталожный номер узла

Наименование узла

RF0-1014-020000

Тормозная площадка HP

RF0-1008-000CN

Ролик захвата бумаги

RM1-0531-000CN

Узел захвата бумаги в сборе

RM1-0551-000CN

Шестерня-муфта в сборе узла захвата

RK2-0062-000CN

Двигатель привода редуктора

RF0-1002-000000

Резиновый вал

RA0-1088-000

Шестерня 29T резинового вала

RA0-1094-000

Бушинг резинового вала(левый)

RA0-1095-000

Бушинг резинового вала(правый)

RH7-5314-000CN

Соленоид

RK2-0029-000CN

Шлейф лазера

RM1-0545-000CN

Вал переноса

RM1-0547000CN

Вентилятор в сборе

RM1-0536-000CN

Узел термозакрепления в сборе

RM1-0527-000CN

Правая пластина (с редуктором и двигателем) в сборе

Q1890-60001

Плата форматирования

RM1-0565-000CN

Плата DC-контроллера

RM1-0524-000CN

Блок сканера

Литература и интернет-источники

1. Печеровый В.В. "Лазерный принтер HP Laser Jet 1300. Разборка, профилактика, замена узлов". Ремонт & Сервис, 2012, №2.

2. http://bizsupport1.austin.hp.com/bc/docs/sup-port/SupportManual/bpl13110/bpl13110.pdf -инструкция пользователя "НР LJ 1300".

3. Печеровый В.В. "Ремонт лазерного принтера "HP Laser Jet 1020". Ремонт & Сервис, 2012, №1.

Автор: Виталий Печеровый (г. Орел)

Источник: Ремонт и сервис


Дата публикации: 07.08.2017
