Электросхема и ремонт мультиметра DT 832



Аналоговые мультиметры очень быстро были вытеснены с рынка приборами на АЦП (аналогово-цифровых преобразователях). Произошло это по ряду объективных причин (компактные размеры, высокая точность, наглядность предоставляемого результата, приемлемая стоимость и т.д.), однако, есть у таких измерительных устройств и ряд минусов.

И самый значимый – сложность ремонта.

Во-первых, современные производители очень неохотно делятся принципиальными схемами приборов, что значительно затрудняет поиск неисправности.

А, во-вторых, лежащая в основе устройства микросхема тяжело поддается не только диагностике, но и замене (часто кристалл не просто припаян к плате, а еще и дополнительно залит твердым клеем, который защищает кристалл, а также увеличивает теплоотдачу).

Описание мультиметров DT 832

Мультиметры серии 830 весьма популярны. Они сочетают в себе широкий функционал и низкую стоимость. В основе этих приборов лежит интегральная схема АЦП ICL1706, разработанная компанией MAXIM. Хотя в настоящий момент существует множество аналогов от конкурентов, есть даже российская реализация - 572ПВ5).

Исходная серия измерительных приборов маркируется как M832, модификация DT – дешевый аналог от китайских производителей. Тем не менее функционал и основная схема сохранены.

Мультиметры подходят для измерения напряжений от 200 мВ до 1 кВ (для постоянного), тока от 200 мкА до 10А и сопротивлений от 200 Ом до 2 Мом.

Принципиальная схема

Итак, основные радиоэлементы обозначены на схеме ниже.

Принципиальная схема

Рис. 1. Принципиальная схема

Чтобы понять основные логические связи между узлами прибора, можно изучить функциональную схему.

Рис. 2. Функциональная схема

Выводы микроконтроллера лучше всего тоже вынести отдельно.

Микроконтроллер

Рис. 3. Микроконтроллер

Ремонт DT 832

Самое интересное, что, даже имея принципиальную схему на руках, починить мультиметр будет весьма проблематично. Чтобы понять почему так происходит, проще один раз всё увидеть.

Микросхема, лежащая в основе устройства

Рис. 4. Микросхема, лежащая в основе устройства

Микросхема залита, а контакты никак не обозначены, что ощутимо затрудняет прозвон проблемных элементов, контрольные точки не обозначены.

Ввиду того, что причин поломок очень много, ниже рассмотрим наиболее частые.

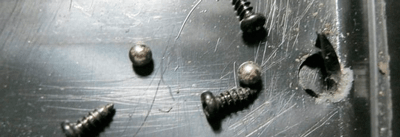

Детали крепления прибора

Рис. 5. Детали крепления прибора

1. Поломка переключателя. Из-за низкого качества смазки буквально через несколько лет уже может наблюдаться ощутимое затруднение в переключении режима. Еще частая проблема – выпадение прижимных шариков (на фото выше). В этом случае прибор перестает работать вообще, а в корпусе слышится характерный шум при встряхивании. Ремонтируется дефект простой пересборкой и смазкой (лучше всего использовать силиковоновую) переключателя.

2. Перегорание отдельных элементов. Очень популярный тип поломки, когда в процессе измерения переключатель не передвигают в нужное положение, а получаемая нагрузка превышает допустимую. В этом случае в отдельных видах измерений наблюдаются проблемы с корректностью получаемых данных. Для диагностики необходимо иметь цепь с заведомо известными параметрами или еще один рабочий мультиметр. При разборке найти сгоревший элемент можно очень легко. Он почернеет. Проблема решается заменой на полный аналог (необходимо использовать принципиальную схему выше для уточнения номинала).

3. Гаснет экран (при включении загорается нормально, но позже плавно тухнет). С большой долей вероятности проблема в генераторе тактовой частоты. В этом случае задающими элементами колебательного контура являются C1 и R15. Их необходимо проверить и при необходимости заменить.

4. Гаснет экран, но при снятой крышке работает как положено. С большой вероятностью задняя крышка касается контактной пружиной резистора R15 и коротит задающий генератор. Проблема решается укорачиванием пружины (или ее отгибанием).

5. В режиме измерения напряжения показания меняются смаопроизвольно от 0 до 1. Скорее всего проблема с цепью интегратора. Можно проверить и при необходимости заменить конденсаторы C2, C4, C5 и сопротивление R14.

6. В режиме измерения сопротивления показания долго устанавливаются. Необходимо проверить и заменить C5.

7. Долго обнуляются данные на дисплее. Скорее всего проблема в конденсаторе C3 (если емкость в норме, можно заменить на аналог с уменьшенным коэффициентом абсорбции).

8. В любом из выбранных режимов мультиметр работает неверно, сама микросхема греется. Необходимо в первую очередь проверить нет ли короткого замыкания выводов, подключенных к разъему для проверки транзисторов. Можно поискать КЗ в других местах схемы.

9. Пропадают и появляются отдельные сегменты на ЖК дисплее. С большой долей вероятности ухудшилась проводимость через резиновые вставки (через которые дисплей подключается к плате). Требуется разобрать соединение, протереть спиртом контакты, при необходимости залудить контактные площадки на плате.

Это далеко не полный список возможных неисправностей. Найти их поможет тщательный визуальный осмотр прибора, анализ показателей контрольных точек и прозвон отельных элементов. Для сверки с "нормой" лучше всего иметь под рукой заведомо исправный DT 832 (как эталон).

Автор: RadioRadar


Дата публикации: 29.03.2018
