Ремонт мобильного телефона Nokia 5800 XPressMusic (часть 1)



В статье рассматриваются типовые аппаратные неисправности мобильного телефона Nokia 5800 XPressMusic. Общие подходы к устранению некоторых неисправностей могут быть полезны и при ремонте других мобильных телефонов NOKIA, собранных на платформе BB5, в частности, модели Nokia 5235/5230/5228.

Мобильный телефон "Nokia 5800" относится к модельному ряду 2008 года. Этот аппарат стал первым смартфоном от NOKIA, оснащенным сенсорным дисплеем, что наряду с хорошим функционалом и приемлемой ценой сделало его хитом продаж. Рыночный цикл "Nokia 5800 XPressMusic" на первичном рынке полностью завершился лишь к началу 2011 года.

На вторичном рынке текущая цена устройства составляет 3-6 тысяч рублей, в зависимости от региона и состояния устройства. Основные технические характеристики аппарата приведены в таблице 1.

Таблица 1. Основные технические характеристики Nokia 5800 XPressMusic

Параметр

Значение

Кодовое имя

RM-356, RM-428

Размеры, мм/вес, г

111 х 51,7 х 15,5/109

Программная платформа

Nokia Series 60 5th Edition (Symbian 9.4)

Память

81 Мб, слот для карт памяти microSD (до 16 Гб)

Диагональ дисплея, дюймы

3,2

Разрешение дисплея, пикселов

360 х 640

Поддерживаемые сети сотовой связи

GSM 850/900/1800/1900, WCDMA 2100

Основные функции

Камера 3,2 Мп с автофокусом и вспышкой, фронтальная камера для видеовызовов, Bluetooth,

GPRS/EDGE/3G, FM-радио, Wi-Fi b/g, A-GPS

Аккумулятор

Li-Ion, марка BL-5J, емкость 1320 мА·ч

Обратите внимание, иногда на рынке встречаются аппараты китайского производства, внешне почти полностью копирующие дизайн "Nokia 5800 XPressMusic". Причем, некоторые подделки внешне практически неотличимы от оригинала за счет использования корпусных элементов, полностью аналогичных оригинальной модели. Без разборки устройства выявить подделку можно по внешнему виду глазка камеры (в подделках установлены дешевые модули камер с плохой оптикой), а также по пользовательскому интерфейсу программного обеспечения. После разборки выявить подделку легче - основой аппаратной платформы подделок под "Nokia 5800 XPressMusic" являются наборы логики компании MediaTek Inc.

Разборка телефона

Для разборки Nokia 5800 XPressMusic понадобятся следующие инструменты:

1. Пинцет с загнутыми губками.

2. Отвертка с профилем TorxPlus №5.

3. Приспособление SS-93 (лопатка из мягкого пластика). При его отсутствии можно воспользоваться "шпателем" из набора детского пластилина.

4. Приспособление SRT-6 (пластинка из мягкого пластика толщиной 0,5 мм). При ее отсутствии можно воспользоваться старой SIM-картой или любой другой подходящей по толщине пластиной.

5. Приспособление SS-195, а при его отсутствии - плоский пластмассовый шпатель шириной 30...35 мм.

Разборку "Nokia 5800 XPressMusic" выполняют в следующем порядке:

1. Выключают телефон, снимают заднюю крышку, вынимают аккумулятор, SIM-карту и карту памяти.

2. Откручивают 4 винта TorxPlus №5, удерживающих среднюю панель корпуса (рис. 1а).

3. С помощью приспособления SS-93 выводят из зацепления защелки, удерживающие среднюю панель корпуса телефона, и, подняв вверх, снимают ее (рис. 1б).

4. Используя пинцет, снимают пластиковую накладку боковой клавиши блокировки телефона (рис 1в).

5. С помощью приспособления SS-93 выводят из зацепления защелки, удерживающие переднюю панель корпуса, и снимают ее (рис. 1в).

6. Приподнимают вверх сенсорную панель телефона, начиная с нижней части устройства (где расположены клавиши завершения и посыла вызова и клавиша вызова меню). Во избежание обрыва интерфейсного шлейфа сенсорной панели приподнимать ее верхнюю часть не следует (рис. 1г).

7. Снимают накладку клавиш, расположенных на передней панели (посыл и завершение вызова, вызов меню).

8. Используя приспособление SS-195, аккуратно поддевают дисплей, начиная со стороны клавиш лицевой панели (рис. 1г).

9. Постепенно вводя приспособление SS-195, освобождают дисплей телефона от клеевой основы, удерживающей его на средней панели телефона, после чего приподнимают его вверх, начиная с нижней стороны (где находятся клавиши передней панели).

10. Откручивают 2 винта TorxPlus №5, удерживающих заднюю часть основы корпуса телефона (рис. 1д).

11. Помещают дисплей и сенсорную панель на место, переворачивают телефон на 180 градусов и снимают заднюю часть основы корпуса телефона (рис. 1е). На этом этапе возможна замена полифонических динамиков, гнезда зарядного устройства и других элементов, расположенных на задней части основы корпуса телефона.

12. От системной платы телефона отсоединяют разъем панели клавиатуры (рис. 1ж).

13. Приподнимают системную плату и отсоединяют от нее интерфейсные разъемы гибкого шлейфа, расположенного на средней части основания телефона, дисплея и сенсорной панели.

Примечание. Во избежание повреждения интерфейсных шлейфов отсоединять интерфейсные разъемы следует именно в указанной последовательности (рис. 1з).

14. Снимают системную плату телефона, дисплей и сенсорную панель.

15. При необходимости замены шлейфа, приклеенного к средней части основы корпуса, аккуратно освобождают его от защелок и клеевой основы (рис 1и).

16. Для замены разговорного динамика вначале снимают удерживающую его металлическую скобу.

17. При необходимости замены модуля камеры аккуратно вынимают его с гнезда системной платы, при этом рекомендуется использовать специальную скобу, позволяющую одновременно открыть все фиксаторы, удерживающие модуль камеры;

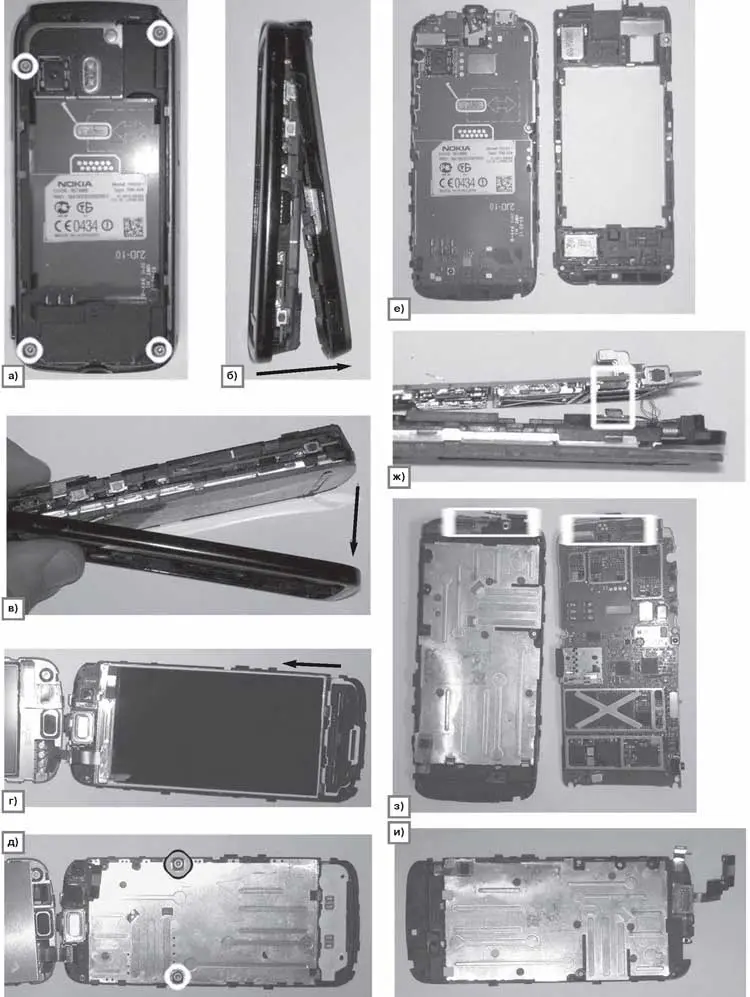

Порядок разборки телефона

Рис. 1. Порядок разборки телефона

Сборка устройства осуществляется в обратном порядке.

Обобщенная методика поиска неисправностей

1. Подключают телефон к блоку питания со встроенным амперметром и измеряют потребляемый ток (входное напряжение блока 4,2 В). Для исправного телефона "Nokia 5800" потребление в выключенном состоянии не должно превышать 3 мА. Повышенное потребление, не превышающее 30.40 мА, может свидетельствовать о наличии окислов, создающих паразитные электрические цепи, а более высокое потребление - о неисправности элементов телефона.

2. Если телефон не включается - проверяют исправность клавиши включения питания, для чего подключают телефон к блоку питания и проверяют наличие увеличения потребляемого тока до 70...100 мА при нажатии на клавишу включения. Обратите внимание, аккумуляторы телефонов NOKIA оснащаются 3-контактным разъемом, расположение и назначение контактов которого приведено в таблице 2.

Таблица 2. Назначение контактов аккумуляторной батареи BL-5J

Контакт

Обозначение

Описание

1

BSI

Индикатор состояния батареи (Battery Size Indicator)

2

GND

Общий

3

VBAT

Выходное напряжение аккумулятора

Контакт BSI служит для опосредованного определения емкости аккумуляторной батареи и контроля за ее температурным режимом. Конструктивно контакт BSI представляет собой среднюю точку резистивного делителя напряжения, включенного между контактами GND и VBAT. Отслеживание температурного режима достигается за счет использования в одном из плеч делителя термистора. В телефоне "Nokia 5800 XPressMusic" контакт аккумулятора BSI напрямую соединен с контактом L11 контроллера питания N2200. Таким образом, без сигнала BSI телефон не включится, однако, при нажатии на клавишу включения все равно будет наблюдаться кратковременное увеличение потребляемого тока. В процессе ремонта телефона питание на него следует подавать либо от исправного аккумулятора, либо от источника питания, имитирующего аккумулятор BL-5J.

3. Если телефон не включается и кнопка включения исправна, подключают выключенный телефон к ПК и нажимают клавишу включения. При этом приблизительно на 3 секунды в диспетчере задач ОС Windows появятся сообщения "Nokia USB Flashing Generic"
и "Nokia USB Flashing Parent", к которым и обращается сервисное программное обеспечение (ПО). Если при подключении к компьютеру отображается сообщение "USB-устройство не опознано", проверяют исправность USB-интерфейса. Если ПО компьютера корректно идентифицирует телефон, обновляют его ПО. Подробно эта процедура описана в [1]. Если телефон не реагирует на нажатие клавиши включения, проверяют цепи управления питанием устройства.

4. С помощью программы Phoenix выполняют тестирование телефона, для чего запускают самотестирование ("Selftests") телефона в режиме "Local mode" и "Test Mode". Расшифровка результатов самотестирования приведена в таблице 3.

Таблица 3. Возможные сбои при самотестировании телефона

Пункты "Selftests", вызвавшие сбои (test failure)

Рекомендации по устранению неисправности

ST_MAIN_LCD_IF_TEST

См. "Неисправности дисплея"

ST_CURRENT_CONS_TEST

См. "Проверка цепей управления питанием"

ST_EAR_DATA_LOOP_TEST

Свидетельствует о неисправностях аудиотракта

ST SIM CLK LOOP TEST, ST_SIM_IO_CTRL_LOOP_TEST

См. "Неисправности SIM-слота"

ST_BACKUP_BATT_TEST

Неисправна резервная батарея телефона

ST LPRF IF TEST,

ST LPRF AUDIO LINES TEST, ST_BT_WAKEUP_TEST

Неисправен модуль Bluetooth

ST CAMERA IF TEST, ST_CAMERA_AUTOFOCUS_TEST

Неисправен основной модуль камеры или соответствующие цепи управления

ST_SEC_CAMERA_IF

Неисправен модуль фронтальной камеры или соответствующие цепи управления

ST_VIBRA_TEST

См. "Неисправности вибровызова"

ST_WLAN_TEST

Неисправен модуль Wi-Fi

ST_ACCEL_IF_TEST

См. "Неисправности акселерометра"

ST_AMB_LIGHT_SENSOR_TESTS

Неисправен датчик освещенности

Приведем порядок запуска программы Phoenix:

1. Подключают телефон к ПК.

2. Запускают Phoenix и подключают телефон в "Test Mode" или "Local mode", выбрав соответствующий пункт в выпадающем списке "Operating mode" основного диалогового окна Phoenix.

3. В пункте "Testing" главного меню Phoenix выбирают пункт "Self tests", после чего в выведенном на дисплей диалоговом окне отмечают флажками нужные тесты (рис. 2).

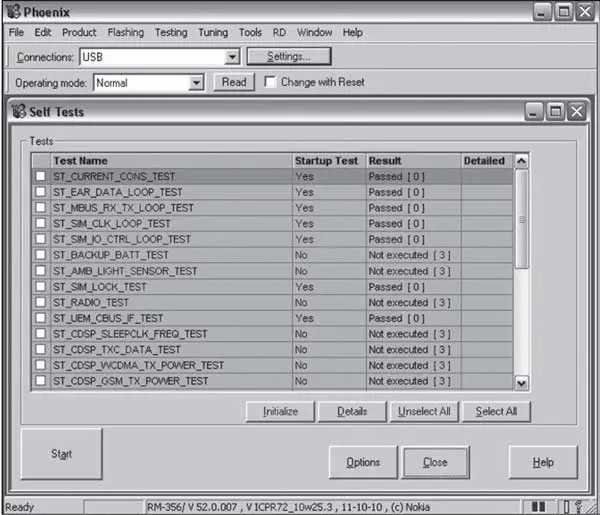

Диалоговое окно Self Tests

Рис. 2. Диалоговое окно Self Tests

4. Нажимают кнопку "Start" и ожидают окончания тестирования. Об успешном прохождении теста свидетельствует надпись "Passed" в столбце "Results" напротив соответствующего пункта списка тестов, а о сбоях - "Failed".

Рассмотрение типовых неисправностей будет производиться в форме пошаговых инструкций, в которых переход к каждому следующему шагу осуществляется лишь при отсутствии положительных результатов на предыдущем. При обнаружении на любом из шагов неисправных элементов их заменяют, после чего проверяют работоспособность устройства и, если неисправность не устранена, переходят к следующему шагу.

Для ремонта телефона потребуются его принципиальная и электромонтажная схемы. В ряде случаев вместо замены соответствующих ИМС достаточным может оказаться их демонтаж с последующей установкой, так, причиной неработоспособности телефона могут быть дефекты пайки.

Перед началом ремонтных операций по изложенным ниже методикам производят визуальный осмотр платы телефона (желательно под микроскопом) на предмет механических повреждений и отсутствующих/поврежденных элементов, а также следов воздействия жидкости. При обнаружении подобных дефектов их следует устранить - удалить окислы, заменить поврежденные элементы, восстановить печатные проводники.

Проверка цепей управления питанием

Проявление неисправности: телефон не включается, либо не работают определенные функции.

1. Измеряют потребляемый телефоном ток. В выключенном состоянии его величина не должна превышать 3 мА. Если потребляемый ток равен нулю, проверяют разъем подключения аккумулятора (Х2070), фильтр L2202 (120 Ом/100 МГц) и состояние печатных проводников, соединяющих аккумулятор с контроллером питания N2200. В случае если ток, потребляемый в выключенном состоянии, превышает 200 мА, контролируют плату на наличие сильно греющихся компонентов и короткого замыкания цепей.

2. Нажимают на клавишу включения. В случае если при нажатии на клавишу включения потребляемый ток не изменяется, проверяют исправность ее цепей. Дополнительным признаком неисправности клавиши включения является наличие реакции телефона на подключение зарядного устройства - короткий звуковой сигнал и индикация на дисплее.

3. Проверяют наличие напряжений в контрольных точках главной платы (см. таблицу 4). При отсутствии одного из основных напряжений вначале проверяют исправность внешних элементов обвязки соответствующей цепи, а затем заменяют соответствующий преобразователь.

Таблица 4. Основные напряжения Nokia 5800 XPressMusic

Напряжение

Преобразователь или батарея

Источник

Номинальное значение,В

Элемент

Наличие в Sleep

Наличие в Idle

Основной потребитель

Примечание

VIO_V

AVILMA (N2200)

VBAT1

1,82

C2215/1

Да

Да

Цепи ввода-вывода

-

VBACK

G2200

-

2,5

G2200

Да

Да

Цепи RTC

-

VSIM1

AVILMA (N2200)

VBAT3

1,8 / 3,0

C2220/2

Да

Да

SIM-карта

-

VSIM2

VBAT3

1,8 / 3,0

C2220/1

Да

Да

Микрофон

-

VAUX

VBAT5

2,78

C2215/2

Да

Да

Акселерометр, датчик приближения, ИС управления ТВ выходом, дисплей

-

VANA

VBAT4

2,5

C2217

Да

Да

Вибромотор

-

VR1

VBAT4

2,5

C2213/2

Нет

Да

Генераторы тактовых частот

-

VRFC

1,8

C2213/1

Нет

Нет

Обвязка процессора

-

VRCP1

VBATCP

4,75

C2222

Нет

Нет

Питание элементов радиотракта

Присутствует при активности радиотракта

VOUT

BETTY(N2300)

VBAT6

2,5

C2312/1

Да

Да

ALS, аудиотракт

-

VDAC

LP3985ITLX- 3,0_NOPB (N2120)

VBAT

3,0

C2121

DAC33

-

VCAM_2V8

BH28SA2WGUT

(N1404)

-

2,8

C1408/2

Нет

Нет

Питание модуля камеры

В режиме ожидания отсутствует

VCAM_1V8

LM3677TLX- 1.82_NOPB (N1402)

VBAT

1,8

C1406

Нет

Нет

Питание HWA, модуля камеры, ИС управления вспышкой

-

VCAM_1V3

LP5952TLX-1.3

(N1403)

LM3677

1,3

C1407

Нет

Нет

Питание ядра HWA

-

VIO

FAN5350UC-1.82V

(N2201)

VBAT

1,8

C2236

Да

Да

Периферийные цепи

-

VSD

SD levelsifter (N3200)

VBAT

2,9

C2301

Нет

Нет

Карта памяти

Только при установленной карте памяти

LEDOUT

TK65604AB (N2301)

VBAT

14,0

C2441

Нет

-

Подсветка дисплея

Только при включенной подсветке

LED HOME LED END LED SEND

LP5521TMX NOPB (N2420)

VBAT

-

L2505

L2503

L2504

Нет

-

Подсветка клавиш передней панели

-

VLED_XPRESS

TPS75105YFFR

(N2422)

LED END

-

V5000

Нет

-

Подсветка клавиши XPRESS

-

VLED

ADP1653ACPZ-R7

(N1451)

VBAT

4,5/5,5

C1450

Нет

Нет

Вспышка

-

Проверка цепей тактовых сигналов

Проявление неисправности: телефон не включается.

1. Подключают телефон к ПК и переводят его в режим "Local Mode".

2. В контрольной точке J2217 проверяют наличие тактового сигнала частотой 32,768 кГц и размахом 1,7 В. При его отсутствии:

- проверяют наличие напряжения 0,4 В на контактах кварцевого резонатора B2200. Если его значение больше указанного, заменяют кварцевый резонатор B2200 (32,768 кГц);

- измеряют напряжение на контактах резервной батареи ^2200).Если его значение менее 1,5 В, заменяют батарею;

- заменяют контроллер N2200.

3. На конденсаторе С7593 проверяют наличие тактового сигнала частотой 38,4 МГц и размахом 0,8 В. Этот же тактовый сигнал должен присутствовать на резисторах R7565 и R2800. При отсутствии сигнала хотя бы на одном из указанных элементов проверяют уровни напряжения в цепи VCTCXO: на резисторах 7501 (2,5 В) и R5709 (1,2...1,5 В, зависит от температуры помещения). При отсутствии напряжений заменяют генератор G7501 (NKG3176D). Если замена G7501 не дала эффекта, последовательно заменяют контроллер N7505 (AHNEUS204A) и D2800 (RAPIDOYAVE_V1.13_PA).

4. Заменяют контроллер N2200.

Проверка цепей заряда аккумулятора

Проявление неисправности: телефон не заряжается, зарядное устройство исправно

1. Проверяют состояние разъема подключения аккумулятора и гнезда подключения зарядного устройства.

2. Выполняют сброс телефона на заводские установки.

3. С помощью Phoenix считывают параметр BTEMP (температура аккумулятора). Если его значение некорректно - измеряют напряжение на терморезисторе R2071. При температуре 25° С напряжение на резисторе R2071 должно составлять примерно 0,5 В. Отклонение напряжения от указанного значения показывает на неисправность R2071. Если резистор исправен, но значение BTEMP считывается некорректно, заменяют преобразователь N2200.

4. Подключают к телефону зарядное устройство.

5. С помощью Phoenix считывают параметр BSI. Во время зарядки аккумулятора его значение составляет 55.130 Ом. В случае если оно некорректно - измеряют напряжение на конденсаторе С2074. Его номинальное значение составляет около 1 В. При отклонении от этого значения проверяют терморезистор R2071 и разъем X2070. Если напряжение на С2074 соответствует номиналу, но значение BSI считывается некорректно - меняют N2200.

6. При подключенном зарядном устройстве на конденсаторе С2000 проверяют напряжение VCHAR. Если его значение меньше 3 В, проверяют предохранитель F2000 (2 А), фильтр L2000 (220 Ом/100 МГц), ограничитель напряжения R2000 (супрессор, ESDA18-1F2), разъем Х2000 (гнездо подключения ЗУ) конденсаторы C2000 (27 пФ) и С2001 (470 нФ).

7. С помощью Phoenix считывают параметр VCHAR. Если его значение не соответствует результату, полученному на шаге 6, проверяют напряжение в контрольной точке J2300. Его значение должно составлять примерно 1/3 от VCHAR. При несоответствии указанному значению - меняют контроллер N2300, а если напряжение в контрольной точке J2300 соответствует необходимому, но значение VCHAR считывается некорректно, заменяют N2200.

8. Измеряют зарядный ток, если его величина меньше 100 мА, то заменяют N2300, в противном случае обновляют ПО телефона.

Проверка исправности USB-интерфейса

Проявление неисправности: телефон не соединяется с компьютером для обмена информацией или программирования Flash-памяти.

1. Визуально осматривают разъем X3300.

2. Подключают телефон к компьютеру заведомо исправным USB-кабелем.

3. На контакте 1 разъема X3300 проверяют наличие напряжения 4,75.5,25 В. При его отсутствии - проверяют индуктивность L3300 (120 Ом/100 МГц), резистор R3302
(1 кОм), варистор R3303 (18V/30V), конденсатор C3305 (2,2 мкФ).

4. С помощью омметра измеряют сопротивление между линиями D- и D+ (контакты 2 и 3 разъема X3300) USB-интерфейса и соответствующими контактами фильтров Z3301 и Z3300. Если оно превышает 2 Ом, последовательно заменяют Z3301 иZ3300.

5. Проверяют наличие опорного напряжения RREF (1,22 В) на резисторе R3300 (контакт электрически соединен с D3300). При его отсутствии меняют R3300 (12 кОм).

6. На конденсаторах C3301/1 и С3302/2 проверяют наличие напряжений REG3V3 (3,3 В) и REG1V8 (1,8 В). При их отсутствии проверяют конденсаторы C3301 (2х1,5 мкФ), C3306 (100 нФ), C3307 (100 нФ).

7. С помощью осциллографа проверяют наличие сигналов USB-интерфейса D+ и D-. При их отсутствии заменяют D3300 (ISP1504A1ET).

8. Если перечисленные меры не дали эффекта, может быть неисправна ИМС D2800 (RAPIDOYAVE_V1.13_PA).

Сбои при программировании Flash-памяти

Проявление неисправности: при исправном USB-интерфейсе возникают сбои в процессе программирования Flash-памяти телефона, либо процесс программирования не запускается.

1. В момент запуска процесса программирования в контрольной точке J2060 (контакт 6) проверяют наличие перехода сигнала FBUS_TX из состояния лог "1" (2.5 В) в состояние лог "0" (см. рис. 3). При его отсутствии заменяют N2300. Если замена N2300 не дала эффекта - заменяют системную плату;

Осциллограммы инициализации процесса программирования Flash-памяти

Рис. 3. Осциллограммы инициализации процесса программирования Flash-памяти

2. На конденсаторе С2074 проверяют наличие импульса BSI размахом 2,5 В при запуске процесса программирования. При его отсутствии проверяют терморезистор R2071 (47 кОм) и конденсатор С2074 (15 пФ).

3. В момент запуска процесса программирования в контрольной точке J2216 проверяют наличие перехода сигнала PURX в состояние лог "0" после импульса BSI. В случае отсутствия изменения сигнала PURX заменяют системную плату.

4. В момент запуска процесса программирования в контрольной точке J2060 (контакт 6)проверяют наличие перехода сигнала FBUS_TX из состояния лог. "1" в состояние лог. "0". При отсутствии данного перехода заменяют системную плату.

5. Проверяют соответствие номеров "manufacturer ID" и "device ID", отображаемых программой Phoenix, c данными ремонтируемого устройства. При их несоответствии заменяют D3000 (K5W2G1GACD-SL60).

6. Проверяют исправность схемы управления питанием и цепи, связанные с памятью устройства (ИС D3000):

- на конденсаторе С3000 проверяют наличие напряжения питания 1,8 В. Если данное напряжение отсутствует, проверяют конденсаторы С3000-С3002, С3004-С3006, С3008 (100 нФ), С3003, С3007 (10 нФ) C3009 (2,2 мкФ), а если они исправны, заменяют N2200;

- заменяют ИМС D3000.

Примечание. При замене D3000 необходимо выполнить программирование Flash-памяти телефона и восстановить сертификаты.

В случае если при запуске процесса программирования Flash-памяти возникает ошибка "External RAM Test failed", проверяют исправность цепей,связанных с памятью устройства (D3000, см. п. 6 методики). Если возникает ошибка "Phone does not set TXD line high after VCC is switched on", то заменяют системную плату.
