Ремонт мобильного телефона Nokia 6500 slide



В статье рассматриваются вопросы устранения типовых аппаратных неисправностей мобильного телефона Nokia 6500 slide. Общие подходы к устранению некоторых неисправностей могут быть полезны и при ремонте других мобильных телефонов NOKIA, изготовленных на платформе BB5.

Мобильный телефон Nokia 6500 slide относится к модельному ряду 2007 года. Изначально аппарат позиционировался как флагманское решение среди устройств на платформе Nokia Series 40, объединяющей "не-смартфоны" финского производителя. По современным меркам технические параметры этого аппарата вполне можно назвать базовыми. В его активе присутствует поддержка 30-сетей. 3,2 Мп камера с автофокусом и вспышкой, 2,2-дюймовый дисплей разрешением 320 х 240 точек, Bluetooth и слот для карт памяти microSD. При этом в "Nokia 6500 slide" довольно сильна имиджевая составляющая, подчеркнутая корпусом с металлическими элементами. На текущий момент рыночный цикл модели на первичном рынке завершен, но она достаточно активно продается на вторичном рынке по цене от 2500 до 4000 рублей в зависимости от региона и состояния телефона. Основные технические характеристики "Nokia 6500 slide" приведены в таблице 1.

Таблица 1. Основные технические характеристики Nokia 6500 slide

Параметр

Значение

Кодовое имя

RM-240

Размеры и вес

96,5 х 46,5 х 16?4 мм, 125 г

Программная платформа

Nokia Series 40 5th Edition

Память

20 Мб, слот для карт памяти microSD (до 4 Гб)

Диагональ дисплея

2,2 дюйма

Разрешение дисплея

240 х 320 точек

Поддерживаемые сети сотовой связи

GSM 850/900/1800/1900, WCDMA 850/2100

Основные функции

Камера 3,2 Мп с автофокусом и вспышкой, фронтальная CIF-камера для видеовызовов, Bluetooth, JAVA, GPRS/EDGE/3G, FM-радио

Аккумуляторная батарея (АКБ)

Li-Ion, марка BP-5M, емкость 900 мА·ч

Обратите внимание, иногда на рынке встречаются аппараты китайского производства, внешне почти полностью копирующие дизайн "Nokia 6500 slide". Причем, часть подделок внешне практически неотличимы от оригинала за счет использования таких же кор-пусных элементов, как и у оригинальной модели. Без разборки устройства выявить подделку можно по модулю камеры (как правило, подделки оснащены 0,3 Мп камерами), внешнему виду слотов для SIM-карты и карты памяти, а также программному обеспечению (ПО) устройства. После разборки выявить подделку легче - основой аппаратной платформы подделок под "Nokia 6500 slide" являются наборы логики компании MediaTek Inc. Фото платы оригинального "Nokia 6500 slide" и одной из его копий приведены на рис. 1.

Плата оригинальной модели Nokia 6500 slide (а) и подделки под нее (б)

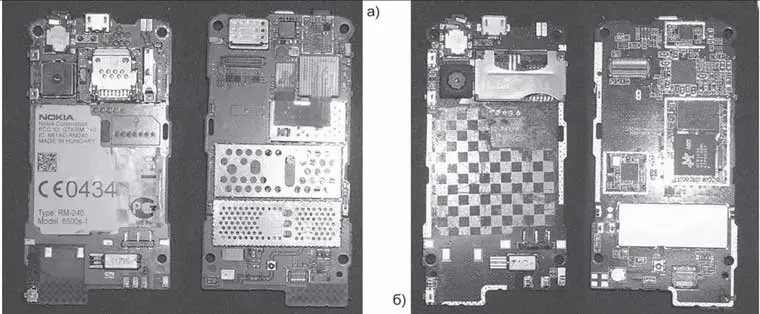

Рис. 1. Плата оригинальной модели Nokia 6500 slide (а) и подделки под нее (б)

Разборка телефона

Для разборки "Nokia 6500 slide" понадобятся следующие инструменты:

1. Пинцет с загнутыми губками.

2. Отвертка с профилем TorxPlus №5, крестовая отвертка.

3. Приспособление SS-93, представляющее собой лопатку из мягкого пластика. При его отсутствии можно воспользоваться "шпателем" из набора детского пластилина. При некотором навыке этот инструмент может и не потребоваться.

4. Пластинка из мягкого пластика толщиной примерно 0,5 мм (SRT-6). При ее отсутствии можно воспользоваться старой SIM-картой или любой другой подходящей по толщине пластиной, изготовленной из мягкого пластика.

Разборку Nokia 6500 slide выполняют в следующем порядке:

1. Выключают телефон, снимают заднюю крышку, вынимают АКБ, SIM-карту и карту памяти.

2. Откручивают 4 винта, удерживающих заднюю панель телефона и, поддев ее со стороны цифровой клавиатуры аппарата (освободив защелки), снимают ее (рис. 2а, б).

3. Поставив телефон на боковую грань, вначале отсоединяют шлейф клавиатуры, а затем межплатный шлейф. Поднимают системную плату вверх, при этом аккуратно освобождая ее от шлейфа клавиатуры. При снятии системной платы телефона следует избегать резких движений, чтобы не повредить шлейфы и разъемы (рис. 2в).

4. Снимают цифровую клавиатуру, предварительно наклонив ее немного на себя, до освобождения защелок. При этом телефон нужно расположить дисплеем к себе (рис. 2г).

5. Откручивают 4 винта, удерживающих переднюю панель аппарата (рис. 2д, е).

6. Аккуратно, чтобы не повредить межплатный шлейф, приподнимают и снимают механизм слайдера. Для свободного прохождения межплатного шлейфа через механизм слайдера его следует открыть примерно на половину.

7. Отключают дисплей от соответствующего разъема на межплатном шлейфе.

8. Снимают пластиковую накладку, фиксирующую клавиатурную плату.

9. Снимают межплатный шлейф.

10. Снимают дисплей.

Сборка аппарата осуществляется в обратном порядке.

Разборка Nokia 6500 slide

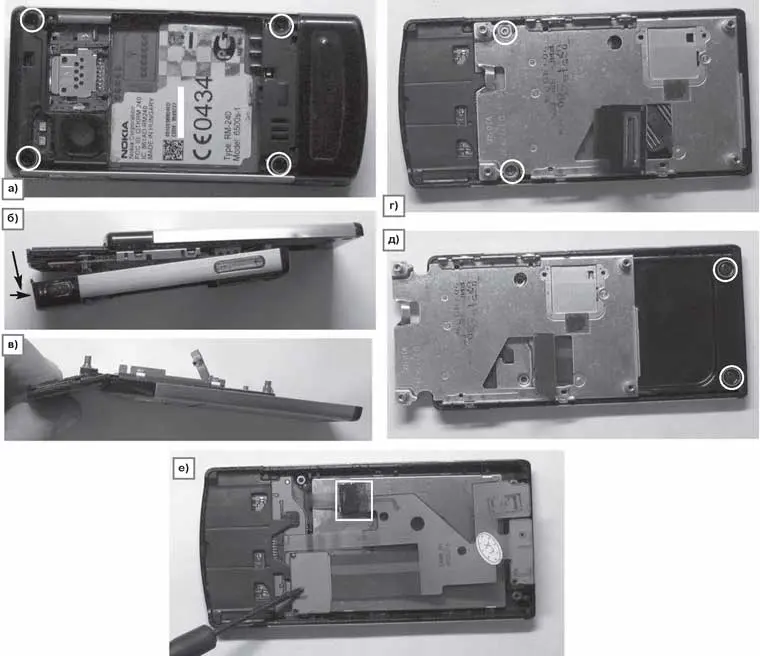

Рис. 2. Разборка Nokia 6500 slide

Типовые неисправности

Рассмотрение типовых неисправностей будет производиться в форме пошаговых инструкций, в которых переход к каждому следующему шагу осуществляется лишь при отсутствии положительных результатов на предыдущем шаге. При обнаружении на любом из шагов неисправных элементов их заменяют, после чего проверяют работоспособность устройства и, если неисправность не устранена, переходят к следующему шагу. Для ремонта телефона потребуются его принципиальная и электромонтажная схемы. В ряде случаев вместо замены соответствующих ИМС достаточным может оказаться их демонтаж с последующей установкой, так как причиной неработоспособности телефона могут быть дефекты пайки.

Перед началом ремонтных операций по изложенным ниже методикам производят визуальный осмотр платы телефона (желательно под микроскопом) на предмет механических повреждений и отсутствующих/поврежденных элементов, а также следов воздействия жидкости. При обнаружении подобных дефектов их следует устранить (удалить окислы, заменить поврежденные элементы, восстановить печатные проводники). Ключевые элементы "Nokia 6500 slide" приведены в таблице 2.

Таблица 2. Основные функциональные компоненты Nokia 6500 slide

Позиционное обозначение

Кодовое наименование

Описание

N2200

AVILMA

Основной контроллер питания (Energy Management ASIC)

N2300

BETTY

Вспомогательный контроллер питания (Energy Management ASIC)

N7505

AHNEUS

Контроллер радиомодуля (PF ASIC)

D2800

RAP3GS

Центральный процессор

N3400

JULIE

Графический и управляющий процессор камеры

N7520

PA GSM

Оконечный усилитель радиомодуля для сетей 2G (GSM)

N7540

PA WCDMA

Оконечный усилитель радиомодуля для сетей 2G (WCDMA)

G7501

-

Кварцевый резонатор 38,4 МГц (тактовый сигнал N7505)

D2801

-

Комбинированная ИС памяти (512 Мбит NOR, 256 Мбит DRAM)

G2200

-

Резервная батарея, служащая для энергоснабжения части элементов во время снятия основного аккумулятора

D6000

BTHFMRDS

Модуль Bluetooth и FM-приемника

N2421, N2422

Hall IC Switch

Датчики Холла, используемые для определения факта открытия/закрытия механизма слайдера

X2070

-

Контакты подключения аккумулятора

N2500

-

Датчик освещенности для управления яркостью подсветки

D2430

-

ИМС интерфейса вывода изображения на телевизор

B2102

-

Микрофон

B2170

-

Разговорный динамик

X4800

-

Слот microSD, совмещенный с SIM-слотом

X2001

-

Аудио- и видеоразъем

X2002

-

Интерфейсный разъем microUSB

В телефоне Nokia 6500 slide используется АКБ типа BP-5M емкостью 900 мА·ч. Данный тип АКБ оснащается 3-контактным разъемом, расположение и назначение контактов которого приведено в таблице 3.

Таблица 3. Назначение контактов АКБ типа BP-5M

Контакт

Обозначение

Описание

1

BSI

Индикатор состояния батареи (Battery Size Indicator)

2

GND

Общий

3

VBAT

Выходное напряжение аккумулятора

Вывод BSI служит для опосредованного определения емкости АКБ и контроля за ее температурным режимом. Технически вывод BSI представляет собой среднюю точку резисторного делителя напряжения, включенного между GND и VBAT. Отслеживание температурного режима достигается за счет использования в одном из плеч делителя термистора. В телефоне "Nokia 6500 slide" контакт BSI аккумулятора напрямую соединен с контактом L11 контроллера питания N2200.

Во многих телефонах Nokia напряжение BSI может использо-ваться и для других целей, поэтому от блока питания (при подключении по классической схеме "+" блока - к VBAT, а "-" блока - к GND) подобные телефоны не запускаются. Для решения этой проблемы можно использовать как специальные сервисные блоки питания, изначально оснащенные выводом BSI, так и адаптеры, изготовленные самостоятельно. Основой для изготовления подобного адаптера может, например, стать АКБ соответствующего типа, в котором вместо банки к контактам электронного блока аккумулятора подключены линии "+" и "-" блока питания. При проверке работоспособности телефона от блока питания следует подавать на него напряжение 4,2 В, что соответствует полностью заряженному аккумулятору.

Также подача определенного потенциала на контакт BSI позволяет загрузить телефон в сервисном режиме (см. рис. 3). Для "Nokia 6500 slide" в цепи BSI должен быть установлен резистор номиналом 7,5 кОм (остальные варианты, приведенные на рис. 3, предназначены для телефонов на других аппаратных платформах или для других моделей на платформе BB5).

Расположение контактов сервисного интерфейсного разъема Nokia 6500 slide

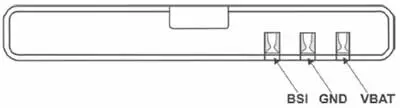

Рис. 3. Расположение контактов сервисного интерфейсного разъема Nokia 6500 slide

Обобщенная методика диагностики телефона Nokia 6500 slide

Телефон не включается

Примечание. В случае если телефон включается, но не работает часть функций, переходят к методике устранения соответствующей неисправности.

Перед тем как переходить непосредственно к диагностике самого телефона, следует проверить исправность его АКБ и, при необходимости, зарядить ее с помощью зарядного устройства (ЗУ). Первым шагом диагностики телефона является определение потребляемого тока и наличие реакции на нажатие кнопки включения аппарата, для чего подключают его к источнику питания, после чего нажимают клавишу включения.

Если потребляемый ток равен 0, а реакция на кнопку включения отсутствует, то:

1. Проверяют состояние контактов подключения АКБ (наличие контакта между ними и соответствующими контрольными точками на плате телефона).

2. Устанавливают в телефон заведомо исправную АКБ и подключают его к ЗУ В случае отсутствия реакции на подключение ЗУ вначале проверяют исправность цепей заряда. Если реакция на подключение ЗУ присутствует, проверяют исправность кнопки включения телефона и ее цепей: выв. D9 ИС N2200 (контрольная точка W2200), фильтр Z2405 (EMF10-LCD02F3, прохождение сигнала можно проверить на конденсаторе С2410), 14-й контакт разъема Х3500, наличие сигнала в контрольной точке J2526 на плате верхней клавиатуры, индуктивности L2525, L2526.

Если потребляемый ток превышает 0,5 А, разбирают телефон, отключают от основной платы устройства все шлейфы (дисплея, клавиатуры, камеры) и ищут сильно греющиеся элементы. В случае если в БП срабатывает защита от короткого замыкания, проверку производят при меньшем выходном напряжении БП (рекомендуется 1...2 В). После обнаружения греющихся элементов по схеме телефона определяют, в каких цепях они находятся, и снимают их с платы (допустимо для периферийных цепей удалить элементы приемнопередающего тракта, модуль Bluetooth, цепи заряда и т.д.) либо заменяют на заведомо исправные. Перед заменой ИМС следует проверить исправность их обвязки.

В случае если реакция на кнопку включения присутствует, а потребляемый ток не превышает 0,5 А (типовое значение 100...200 мА) то:

1. Проверяют наличие напряжений питания основных элементов телефона (таблица 4).

2. Подключают телефон к компьютеру и, используя программу Phoenix, выполняют тест устройства (selftest). При выявлении в его процессе ошибок переходят к методике устранения соответствующей неисправности.

3. Используя программу Phoenix, выполняют проверку работоспособности дисплея. При обнаружении ошибок переходят к методике устранения неисправностей модуля дисплея.

4. Обновляют ПО устройства.

Таблица 4. Основные питающие напряжения Nokia 6500 slide

Напряжение

Источник (ИМС)

Номинальное значение, В

Точка

контроля

Наличие в Sleep*

Наличие в Idle*

Потребители

Примечание

VIO

AVILMA

1,8

C2215 (1/2)

Да

Да

Процессор, ОЗУ, дисплей, модули периферии

-

VBACK

AVILMA

2,5

G2200

Да

Да

Резервная батарея

VSIM1

1,8 / 3,0

C2220 (2/2)

Да

Да

SIM-карта

-

VSIM2

1,8 / 3,0

C2220 (1/2)

Да

Да

SIM-карта

-

VDRAM

1,8

C2216 С2816

Да

Да

ОЗУ

-

VAUX

2,5

C2227

Нет

Нет

Датчик Холла, ТВ выход

-

VANA

2,5

C2217

Да

Да

Аудиотракт

-

VR1

2,5

C2213 (1/2)

Нет

Да

Генераторы тактовых частот

-

VRFC

1,8

C2213 (2/2)

Нет

Да

Обвязка процессора

-

VRCP1

4,75

C2222

-

-

Питание элементов радиотракта

Присутствует, когда активен радиотракт

VREF

1,35

-

Да

Да

Опорное напряжение для радиотракта

-

VCORE

BETTY

1,05 1,25 1,35 1,4

L2302

Да

Да

Питание цифровых цепей процессора

Присутствует в зависимости от режима

VOUT

2,5

C2312 (1/2)

Нет

Нет

Аналоговые коммутаторы

Присутствует при

подключении

аксессуаров

VCAM_2V8

LP3987ITLX-2.85/N3300

2,85

C3300

Нет

Нет

Питание модуля камеры

В режиме ожидания отсутствует

VCAM_1V8

LM3677TLX-1.82/N3410

1,8

R3430

Нет

Нет

Питание модуля камеры

-

VCAM_1V3

LP5952TLX-1.3/N3402

1,3

C3406

Нет

Нет

Питание модуля камеры

-

VSD

LP3928TLX-1828/Z4800

2,850

C4801, C4808

Нет

Нет

Питание карты памяти

-

VLEDOUT

TPS61061/N2301

14,5

C2400

Нет

Нет

Подсветка дисплея

-

* Sleep - режим "сна", после некоторого времени простоя телефон переключается в режим Sleep, при этом отключается часть блоков для экономии энергии АКБ. Idle - режим "холостого хода" или "ожидания", телефон включен и не используется.

При сбоях в процессе обновления переходят к методике устранения ошибок программирования Flash-памяти.

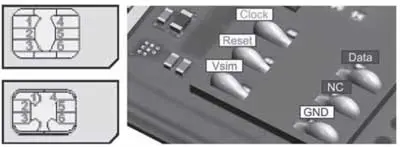

Таблица 5. Интерфейсный разъем SIM-карты

Контакт

Сигнал

Номер на схеме Nokia 6500 slide

Описание

1

Vsim

3

Напряжение питания SIM-карты

2

RST

2

Сигнал сброса контроллера SIM-карты

3

CLK

1

Тактовый сигнал

4

GND

7

Общий

5

NC

6

Не используется

6

I/O

5

Информационная линия, служащая для обмена информацией между телефоном и SIM-картой

Телефон не заряжается и не реагирует на подключение зарядного устройства

Перед тем как переходить к диагностике телефона следует, методом замены на заведомо исправные, проверить исправность аккумулятора и зарядного устройства.

1. Подключают телефон к компьютеру и с помощью программы Phoenix в режиме "ADC Reading" считывают текущие параметры батареи (EM Calibration), включая напряжение и зарядный ток. В случае если зарядный ток больше 100 мА, но индикация заряда аккумулятора отсутствует, обновляют ПО телефона.

2. C помощью программы Phoenix проверяют установленное в телефоне значение температуры аккумулятора (BTEMP). Нормальные значения этого параметра находятся в пределах -30...+85°С в рабочем режиме и 0...60°С во время заряда. В случае если реальная температура аккумулятора находится в пределах нормы, а телефон показывает значение, не соответствующее действительности - проверяют термистор R2071 (47 кОм).

3. При подключенном зарядном устройстве проверяют напряжение на конденсаторе С2001. В случае если оно меньше 3,0 В, проверяют элементы цепи заряда - разъем X2000, предохранитель F2000(2А), ограничитель напряжения R2000 (ESDA18-1F2), конденсаторы C2002 (100 нФ), C2001 (470 нФ), C2000 (27 пФ). Как правило, при выходе из строя F2000 чаще всего подлежит замене и R2000.

4. Последовательно меняют ИМС N2300 и N2200.

Процесс программирования Flash-памяти телефона не запускается

При попытке обновления/восстановления программного обеспечения возникают ошибки, данная процедура не запускается. Перед тем как переходить к диагностике телефона следует проверить исправность используемого кабеля, состояние интерфейсного разъема (рис. 4) и корректность настроек Phoenix.

1. После запуска процесса программирования на контакте 3 (TXD) сервисного разъема проверяют наличие лог. "1" (2,5 В).

2. В случае если программирование осуществляется через USB-интерфейс, измеряют сопротивление, соответственно, между контактом 2 USB разъема (D-) и контактом 3 сервисного разъема (TXD), а также между контактом 3 USB разъема (D+) и контактом 5 сервисного разъема (RXD). Если оно больше 40 Ом, заменяют R2007 (IP4065CX11_LF).

3. При программировании через сервисный разъем в контрольной точке J2803 (во время программирования Flash-памяти) проверяют наличие напряжения 1,8 В. При его отсутствии системную плату телефона целесообразно признать неремонтопригодной, либо попробовать заменить процессор вместе с И1У1С Flash-памяти.

Сбои в процессе программирования Flash-памяти

Процедура программирования Flash-памяти запускается, но при ее выполнении возникают ошибки.

При появлении сообщения "External RAM test failed" системную плату телефона целесообразно признать неремонтопригодной, либо попробовать заменить процессор вместе с ИМС Flash-памяти.

При появлении сообщения "Phone does not set TXD line high after VCC is switched on":

1. На конденсаторе С2215 проверяют наличие напряжения VIO (1,8В).

2. На конденсаторе С2816 проверяют наличие напряжение VDRAM (1,8 В).

3. При отсутствии указанных напряжений проверяют конденсаторы С2213, С2215, С2216, С2217, С2220 (все - 1,5 мкФ), С2222 (1 мкФ), С2227 (1,5 мкФ), С2816, С2817, С2818, С2819, С2820, С2821, С2822 (все - 100 нФ).

4. Если конденсаторы исправны, а указанные напряжения отсутствуют, заменяют ИМС N2200 на заведомо исправную.

Телефон не опознает карту памяти

Телефон включается и работает, но при этом не обнаруживает карту памяти.

Перед тем как переходить к диагностике телефона, следует убедиться в исправности карты памяти и проверить состояние слота microSD. При обнаружении окислов или загрязнений перед выполнением дальнейшей проверки их следует удалить. Признаком исправности интерфейса карты памяти является успешное выполнение операций чтения и записи информации на карту памяти.

1. На конденсаторе С4801 проверяют наличие напряжения VSD (2,85 В).

2. При отсутствии напряжения VSD проверяют наличие лог. "0" на конденсаторе C4805 (сигнал SD_HOT_SWAP). В случае если уровень сигнала SD_HOT_SWAP при установленной в слот карте памяти соответствует лог. "1", проверяют конденсатор C4805 (27 пФ), резистор R4801 (100 Ом), варистор R4803 (VWM14V/VC50V).

3. Меняют фильтр Z4800 (EMIF06-HMC01F2).

4. Меняют преобразователь уровней N4800 (IP4852CX23_LF).

Не работает интерфейс USB

При подключении к компьютеру телефон не опознается, обмен данными между телефоном и компьютером не происходит. Перед тем как переходить к диагностике телефона, следует убедиться в исправности кабеля "телефон-компьютер".

1. Визуально проверяют состояние microUSB-разъема.

2. Проверяют наличие электрической цепи между 2 контактом USB разъема (D-) и контактом 3 сервисного разъема (TXD), а также между контактом 3 USB разъема (D+) и контактом 5 сервисного разъема (RXD). Если оно больше 40 Ом, заменяют R2007 (IP4065CX11_LF).

3. При подключенном кабеле "телефон-компьютер" проверяют наличие напряжения 5 В на конденсаторной сборке C2312. При его отсутствии проверяют C2312 (2х1,5 мкФ).

4. На конденсаторе С2303 (1 мкФ) проверяют наличие напряжения VCCint (3,3 В). При его отсутствии заменяют ИМС N2300.

Телефон не опознает SIM-карту

При установленной SIM-карте телефон отображает сообщение "Вставьте SIM-карту".

Перед тем как переходить к диагностике телефона, следует убедиться в исправности SIM-карты.

1. Проверяют состояние SIM-слота.

2. На контакте 1 SIM-слота (контрольная точка J2700) проверяют наличие напряжения питания SIM-карты (1,8/3 В). При его отсутствии проверяют конденсаторы C2700 (100 нФ), С2701 (27 пФ), С2220 (2х1,5 мкФ). При исправности конденсаторов заменяют контроллер N2200.

3. Проверяют дроссели L2700 (39 нГн), L2701 (39 нГн), L2702 (39 нГн) и наличие электрической связи между контрольными точками J2701,J2702,J2703 и соответствующими контактами разъема SIM-карты (соответственно, I/O, CLK, RST).

4. Заменяют ИМС N2200.

Не работает ТВ выход

Телефон включается, работает, но при подключении ТВ кабеля изображение на телевизор не выводится. При рассмотрении этой неисправности предполагается, что на дисплей телефона изображение выводится нормально, а в настройках телефона ТВ выход включен (Settings -> Enhancements -> TV Cable -> Activate TV Out).

1. Проверяют состояние разъема подключения ТВ кабеля (X2001).

2. Проверяют резисторы R2431 (2 кОм), R2432 (56 Ом).

3. Проверяют дроссель L2432 (820 нГн), резистор R2430 (75 Ом), конденсатор C2435 (270 пФ).

4. Проверяют индуктивность L2001 (600 Ом/100 МГц), варистор R2004 (VWM14V/VC50V), конденсатор C2004 (27 пФ).

5. Проверяют наличие напряжений на конденсаторах: С2431 - 1,72.1,92 В (VIO), C2430 - 1,44.1,56 В (VTVO_CORE), C2432 - 1,44.1,56 В (VPLL), C2434 - 2,66.2,86 В (VAUX).

При отсутствии любого из указанных напряжений проверяют соответствующие элементы:

- VIO: С2431 (100 нФ);

- VTVO_CORE: С2430 (100 нФ);

- VPLL: C2432 (100 нФ), фильтры L2430 (600 Ом / 100 МГц), L2431 (600 Ом / 100 МГц), С2433 (100 нФ);

- VAUX: C2434 (1,5 мкФ), L2425 (600 Ом / 100 МГц), C2435 (100 нФ).

6. Заменяют контроллер D2430 (S1D13771B00B100)

Нет изображения на дисплее или оно искажено

Телефон включается, работает, но изображение на дисплее отсутствует или оно искажено.

В телефонах раскладного формфактора чаще всего проблемы с отображением информации на дисплее обусловлены выходом из строя шлейфа, соединяющего основную плату телефона с дисплеем.

1. Устанавливают в телефон заведомо исправный дисплей.

2. Меняют межплатный шлейф на заведомо исправный.

3. Проверяют работоспособность ТВ выхода. Если он неисправен - выполняют ремонт по рассмотренной выше методике.

4. Проверяют состояние интерфейсного разъема межплатного шлейфа, при необходимости пропаивают его.

5. Заменяют фильтры Z2403 (EMIF10-LCD02F3), Z2404 (EMIF10-LCD02F3), либо заменяют их перемычками по схеме,приведенной на рис. 5.

Замена перемычками фильтра EMIF10-LCD02F3

Рис. 5. Замена перемычками фильтра EMIF10-LCD02F3

Отсутствует подсветка дисплея

Телефон работает, изображение на дисплее присутствует, но нет подсветки.

Перед началом проверки элементов основной платы телефона следует, путем замены на заведомо исправные, убедиться в исправности модуля дисплея и межплатного шлейфа.

В случае если причина неработоспособности подсветки дисплея заключается в плате телефона, измеряют напряжение на конденсаторе С2314. Если оно больше 10 В, проверяют транзистор V2301 (2SC5658QRS), резисторы R2303 (33 Ом), R2304 (1 кОм) и разъем X3500. Если напряжение на конденсаторе С2314 меньше 10 В, проверяют С2314, дроссель L2304 (22 мкГн) и преобразователь N2301 (TPS61061YZFR).

Телефон не реагирует на открытие/закрытие слайдера

Телефон работает, но нет реакции на открытие/закрытие механизма слайдера, т.е. не включается автоматическая блокировка клавиатуры, нет приема/завершения вызовов при открытии/закрытии телефона.

Перед началом диагностики аппаратной части целесообразно выполнить сброс телефона к заводским настройкам, возможно, это устранит неисправность.

В телефоне Nokia 6500 slide для определения факта открытия/закрытия механизма слайдера используются два датчика Холла, расположенных на системной плате (N2421, N2422) и магнит, размещенный в верхней части аппарата внутри механизма слайдера. Срабатывание датчиков можно контролировать на резисторе R2407 (220 кОм). В пассивном состоянии (при закрытом телефоне) на нем присутствует напряжение около 1,8 В. При открытии механизма слайдера на 15 мм срабатывает датчик N2421 и напряжение на R2407 падает до нуля. При дальнейшем открытии (более 22 мм) срабатывает второй датчик N2422 и удерживает низкий потенциал после полного открытия слайдера. Альтернативным вариантом проверки работоспособности датчиков может стать поочередное поднесение к каждому из них небольшого магнита. Тип датчиков Холла - SH248CSP

Не работает клавиатура

Телефон работает, но не реагирует на нажатие некоторых клавиш.

Часть клавиатуры, расположенная на верхней части слайдера, представляет собой единое целое с интерфейсным шлейфом, поэтому для проверки ее работоспособности следует установить в телефон заведомо исправный межплатный шлейф. Цифровая клавиатура устройства также выполнена в виде отдельного блока, проверку работоспособности которого можно выполнить путем замены на заведомо исправный.

Если причина неработоспособности клавиатуры заключается в системной плате телефона:

1. При неисправности клавиш, находящихся на верхней части слайдера, проверяют состояние разъема X3500 и фильтра Z2405 (EMIF10-LCD02F3). Фильтр можно проверить либо заменой на заведомо исправный,либо установкой вместо него перемычек по схеме, приведенной на рис. 5.

2. При неисправности цифровой клавиатуры телефона проверяют разъем X2400, конденсаторы C2411-C2417 (27 пФ), фильтр Z2406 (EMIF10-LCD02F3).

3. При неисправности боковых клавиш регулировки громкости и управления камерой вначале проверяют исправность самих клавиш. Если они исправны, проверяют фильтры Z2408 (увеличение громкости), Z2407 (уменьшение громкости), Z2409 (фокусировка камеры, среднее положение кнопки активации камеры), Z2410 (фотографирование, нижнее положение кнопки активации камеры). Также при неработоспособности клавиши управления камерой проверяют дроссели L2410, L2412 (оба - 120 нГн) и предохранительный резистор R2410 (0 Ом). Тип фильтров Z2407-Z2410 - EMIF02-MIC02F3.

Нет подсветки клавиатуры

Телефон работает, но нет подсветки клавиатуры.

При неисправности подсветки вначале необходимо убедиться в том, что она включена в настройках телефона, а также в исправности интерфейсного шлейфа (для клавиатуры верхней части слайдера) и платы цифровой клавиатуры.

1. Если нет подсветки клавиш верхней части слайдера, проверяют предохранительные резисторы R2403, R2404 (0 Ом), контроллер N2401 (TPS75105YFFR).

2. Если нет подсветки цифровой клавиатуры, проверяют варисторы R2443, R2444 (5,6V/15V), резисторы R2408, R2409 (оба - 10 Ом), контроллер N2401 (TPS75105YFFR).

3. В случае полного отсутствия подсветки проверяют контроллер N2401 (TPS75105YFFR) и сумматор D2431 (74AUC1G08).

Не работает основная камера

Телефон работает, но при активации камеры возникают ошибки либо фотографии искажены.

Перед тем как переходить к диагностике системной платы телефона, следует путем замены на заведомо исправный проверить модуль камеры и провести осмотр его интерфейсного разъема.

1. Включают телефон, активируют камеру.

2. На конденсаторе С3300 проверяют наличие напряжения VCAM_2V8 (2,8 ± 0,14 В). При его отсутствии проверяют преобразователь N3300 (LP3987ITLX-2.85) и конденсаторную сборку C3300 (2x1,5 мкФ). Если на С3300 напряжение присутствует, проверяют его наличие на фильтре L3301, исправность самого фильтра L3301 (220 Ом /100 МГц) и конденсатора C3303 (1,5 мкФ).

3. На конденсаторе C3407 проверяют наличие напряжения VCAM_1V8 (1,8 ± 0,09 В). При его отсутствии проверяют преобразователь N3401 (LM3677TLX-1.82/N3410), конденсатор С3407 (10 мкФ). Наличие входного напряжения на N3401 можно проверить на конденсаторе C3408. Если на C3407 напряжение присутствует, проверяют его наличие на индуктивности L3300, а также исправность L3300 (220 Ом / 100 МГц) и конденсатора C3302 (1,5 мкФ).

4. На конденсаторе C3406 проверяют наличие напряжения VCAM_1V3. При его отсутствии проверяют преобразователь N3402 (LP5952TLX-1.3) и конденсатор C3406 (2,2 мкФ).

5. На резисторе R3410 проверяют наличие тактового сигнала частотой 9,6 МГц и амплитудой 1,8 В.

6. При активированной камере проверяют наличие напряжения 1,8 В на конденсаторе С3306.

7. В контрольной точке J3406 проверяют наличие сигнала SYSCLK амплитудой 1,8 В.

8. В контрольной точке J3405 проверяют наличие сигнала RESET в момент активации камеры.

9. При отсутствии любого из указанных сигналов (п. 5-8) заменяют графический сопроцессор N3400.

Не работает вспышка

Телефон и камера работают но вспышка не срабатывает.

1. Проверяют состояние контактных площадок (X3301).

2. Заменяют плату модуля вспышки, размещенную на корпусе телефона.

3. Проверяют конденсаторы C3362 (4,7 мкФ), C3360 (10 мкФ), диод V3350 (MA21D34001JN), дроссель L3352 (2,2 мкГн) и контроллер N3352 (ADP1653).

Не работает разговорный динамик

Телефон работает, но во время совершения вызова нет звука в разговорном динамике.

Чаще всего причина неработоспособности разговорных динамиков кроется либо в самих динамиках, либо в межплатном шлейфе (в телефонах подвижных формфакторов - слайдере, раскладушке).

1. Проверяют исправность динамика B2170.

2. Проверяют частотный фильтр L2170 (DLM11GN601SZ2D), вари-сторную сборку R2170 (2x16V), состояние разъема N3550 (указанные компоненты находятся на межплатном шлейфе). Заменяют межплатный шлейф.

3. Проверяют состояние разъема N3300.

4. Заменяют контроллер N2200.

Не работает микрофон

Телефон работает, но во время вызова собеседник не слышит абонента.

1. Проверяют резисторы R2105 (0 Ом), R2112 (1 кОм), R2206 (0 Ом), фильтры L2102, L2103 (220 Ом/100 МГц), конденсаторы C2206, C2107 (100 нФ);

2. Проверяют исправность микрофона B1202;

3. Заменяют фильтр R2102 (EMIF03-SIM02F2), либо заменяют его перемычками по схеме, приведенной на рис. 6.

Замена перемычками фильтра EMIF03-SIM02F2

Рис. 6. Замена перемычками фильтра EMIF03-SIM02F2

Не работает полифонический динамик

Телефон работает, но какие-либо звуки из полифонического динамика отсутствуют.

Перед началом диагностики следует убедиться, что в телефоне установлен профиль "Обычный" и максимальный уровень громкости сигнала вызова. Также рекомендуется произвести сброс настроек на значения "по умолчанию".

1. Проверяют исправность полифонического динамика B2101 (омметром на обрыв).

2. Проверяют наличие контакта между полифоническим динамиком и контактными площадками E2100.

3. Проверяют индуктивности L2106, L2107 (30 нГн), фильтры L2108, L2109 (220 Ом/100 МГц), варисторную сборку R2113, конденсаторы C2109, C2110 (27 пФ);

4. Заменяют ИМС N2200.

Не работает вибромотор

1. Проверяют исправность вибромотора M2100 (подают на него от внешнего источника напряжение 4 В).

2. Проверяют наличие контакта между полифоническим динамиком и контактными площадками E2100.

3. Проверяют фильтры L2110, L2111 (240 Ом/100 МГц) и конденсаторы C2111, C2112 (27 пФ), С2113 (1 нФ);

4. Заменяют ИМС N2200.

Не работает гарнитура

Телефон работает, но при подключении гарнитуры возникают проблемы (не работают микрофон гарнитуры, динамик и т.д.). Перед тем как переходить к диагностике системной платы телефона, следует проверить гарнитуру заменой на заведомо исправную.

1. Проверяют состояние разъема подключения гарнитуры.

2. В случае если телефон не обнаруживает факт подключения гарнитуры, проверяют резисторы R2001 (100 кОм), R2003 (10 кОм), конденсатор С2003 (10 нФ). Если указанные элементы исправны - причина может быть в D2800 (контакт Y15).

3. При отсутствии звука в динамике гарнитуры проверяют конденсаторы C2006 (1 мкФ), C2007 (1,5 мкФ), усилитель N2000 (TPA6130A2), фильтры Z2000 (IP5311CX5_LF) и L2002 (DLM11GN601SZ2D). Проверить исправность усилителя N2000 и его вспомогательных цепей можно по наличию сигнала в контрольных точках J2003, J2004, а фильтров - в контрольных точках J2011,J2012.

4. Если неисправность появляется аналогично неработоспособности микрофона гарнитуры, проверяют конденсаторы С2004 (27 пФ), С2005 (10 нФ), варистор R2004 (14V/50V), аналоговые коммутаторы N2001, N2002 (TS5A6542YZTR) и фильтр L2001 (600 Ом/100 МГц).

5. Заменяют ИМС N2200.

Не работает модуль Bluetooth

Перед выполнением каких-либо работ следует произвести сброс
настроек на значения "по умолчанию" и убедиться в исправности подключаемого к телефону устройства.

1. Проверяют исправность FM-радио (FM-приемник и модуль Bluetooth совмещены в одном модуле D6000). Если FM-приемник тоже не работает, проверяют наличие напряжений VBAT (контакт 15 D6000, конденсатор C6000) и VIO (контакты 12, 32 D6000). При их наличии заменяют D6000 (LBMA48EEF2-137).

2. Проверяют состояние контактных площадок и заменяют антенну Bluetooth.

3. В контрольной точке J6000 проверяют наличие сигнала LPRF-CLK (38,4 МГц).

4. Заменяют модуль D6000.

Резюме

Несмотря на то что рассмотрение методик устранения типовых неисправностей проводилось на примере мобильного телефона "Nokia 6500 slide", эти методики достаточно универсальны и могут быть полезны при ремонте других аппаратов, изготовленных на платформе BB5. Однако следует обращать внимание на идентичность примененных в них схемотехнических решений, номиналы и типы установленных элементов, а также особенности их включения.

Литература и интернет-источники

1. Стекляшки в телефонах Nokia, замена стекляшек перемычками // Интернет-портал http://nokia-repair.ru - http://nokia-repair.ru/komponenti/steklyashki-v-telefonach-nokia.html

Автор: Антон Печеровый (г. Орел)

Источник: Ремонт и сервис


Дата публикации: 27.10.2016
Мнения читателей
  • Салтанов Василий Васильевич / 02.11.2018 - 18:27
    Здравствуйте Антон!Спасибо за отличную статью.Вопрос:Нокия 6500 слайд1 время от времени(часто)отключается.За 1 ночь батарея полностью разряжается(не вздутая)При зарядке во включенном состоянии греется римерно до 40С*Э в выключенном состоянии при зарядке не греется.Программы для тнстирования не имею.Буду очень благодарен,если подскажете,что с ним может быть.

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:












RadioRadar.net - datasheet, service manuals, схемы, электроника, компоненты, semiconductor,САПР, CAD, electronics
