Конфигурирование электронных модулей стиральных машин BOSCH/SIEMENS



В этой статье описывается порядок конфигурирования электронных модулей (ЭМ) стиральных машин (СМ) BOSCH/SIEMENS.

Конфигурирование ЭМ СМ с помощью микропереключателей

Для замены вышедших из строя ЭМ, применяемых в нескольких сериях СМ BOSCH/SIEMENS (например, в СМ BOSCH линеек MAXX4/5), в сервисные организации поставляются так называемые универсальные "ремонтные" модули. Конфигурирование подобного ЭМ под конкретный тип СМ производится с помощью установленных на плате специальных микропереключателей S1 и S10. В ЭМ, которые штатно установлены в СМ, указанные переключатели отсутствуют, так как все необходимые коммутации уже обеспечены на уровне печатного монтажа.

Расположение микропереключателей S1, S10 на "ремонтном" ЭМ показано на рис. 1, а табл. 1-6 поясняют функциональное назначение разрядных переключателей и их комбинаций.

Расположение микропереключателей S1 и S10 на «ремонтном» ЭМ

Рис. 1. Расположение микропереключателей S1 и S10 на "ремонтном" ЭМ

Таблица 1. Выбор максимальной скорости отжима с помощью
переключателя S1

Состояния разрядных переключателей S1 (ON - вкл; OFF - выкл.)

Максимальная скорость отжима СМ (об/мин)

Разряд 1

Разряд 2

Разряд 3

OFF

OFF

OFF

570

OFF

OFF

ON

600

OFF

ON

OFF

700

OFF

ON

ON

800

ON

OFF

OFF

900

ON

ON

OFF

1000

ON

OFF

ON

1100

ON

ON

ON

1200

Таблица 2. Выбор функциональных кнопок и наличия ручки плавной регулировки оборотов в СМ SIEMENS с помощью переключателя S1

Состояния разрядных переключателей S1 (ON - вкл, OFF - выкл.)

Ручка плавной регулировки оборотов

Функциональные кнопки на ПУ

Разряд 4

Разряд 5

Разряд 6

ON

ON

ON

Нет

nSp

-

-

-

ON

ON

ON

Нет

nSp

rSp

-

-

ON

ON

OFF

Нет

nSp

Ock/Int

-

-

ON

ON

ON

Нет

nSp

rSp

Ock/Int

-

ON

OFF

ON

Нет

nSp

rSp

Xrin

-

ON

OFF

OFF

Нет

nSp

Ock/Int

Xrin

-

ON

OFF

OFF

Нет

nSp

Ock/Int

Xrin

rSp

OFF

ON

OFF

Есть

-

-

L1

-

OFF

OFF

ON

Есть

-

-

Ock/Int

-

OFF

OFF

OFF

Есть

-

-

Xrin

-

OFF

ON

OFF

Есть

-

-

L1

-

OFF

OFF

OFF

Есть

-

Ock/Int

Xrin

-

OFF

ON

OFF

Есть

Ock/Int

-

L1

-

Таблица 3. Выбор функциональных кнопок и наличия ручки плавной регулировки оборотов в СМ BOSCH с помощью переключателя S1

Состояния разрядных переключателей S1

Ручка плавной регулировки оборотов

Функциональные кнопки на ПУ

Разряд 4

Разряд 5

Разряд 6

ON

ON

ON

Нет

-

-

-

nSp

ON

ON

ON

Нет

-

Ock/Int

-

nSp

ON

ON

OFF

Нет

-

rSp

-

nSp

ON

ON

ON

Нет

Xrin

-

-

nSp

ON

OFF

ON

Нет

Ock/Int

-

rSp

nSp

ON

ON

ON

Нет

Xrin

-

rSp

nSp

ON

OFF

OFF

Нет

-

Xrin

Ock/Int

nSp

ON

ON

ON

Нет

Xrin

Ock/Int

rSp

nSp

OFF

OFF

ON

Есть

-

-

-

Ock/Int

OFF

OFF

OFF

Есть

-

Xrin

-

-

OFF

ON

OFF

Есть

-

L1

-

Ock/Int

OFF

OFF

OFF

Есть

-

Xrin

Ock/Int

-

OFF

ON

OFF

Есть

L1

-

Xrin

Ock/Int

Примечания.

1. В табл. 2 и 3 используются следующие оригинальные сокращения функциональных кнопок на передней панели (ПУ) СМ:

Qck - "Короткая стирка";

nSp - "Без полоскания";

rSp - "Выбор числа оборотов";

Xrin - "Дополнительное полоскание";

L1 - "Без сминания/Легкая глажка";

Int - "Интенсивная стирка".

В этих же таблицах одинаковым состояниям разрядов переключателя S1 могут соответствовать различные наборы функциональных кнопок - все зависит от применяемого типа ПУ.

2. Разряды 1-3 переключателя S1 служат для выбора максимальной скорости отжима, разряды 46 - выбора дополнительных функций (присвоение кнопкам на ПУ определенных функций), разряд 7 - существует ли тракт залива горячей воды в бак, а разряд 8 определяет, какие индикаторы на ПУ будут светиться в режимах "Готовность", "Стирка" и "Окончание" (в СМ BOSCH и SIEMENS индикаторы имеют разное назначение).

3. Разряды 1 -2 переключателя S10 служат для выбора функциональных индикаторов на ПУ в зависимости от применения ЭМ в СМ BOSCH или SIEMENS.

Таблица 4. Выбор наличия в СМ тракта залива горячей воды с помощью переключателя S1

Состояния разряда 7 переключателя S1

Залив горячей воды

ON

Нет

OFF

Есть

Таблица 5. Выбор производителя с помощью переключателя S1

Состояния разряда 8 переключателя S1

Производитель

ON

BOSCH

OFF

SIEMENS

Таблица 6. Выбор производителя с помощью переключателя S10

Состояния разрядов 1, 2 переключателя S10

Производитель

Разряд 1

Разряд 2

OFF

ON

BOSCH

ON

OFF

SIEMENS

Конфигурирование с ПУ ЭМ СМ BOSCH линейки MAXX6 и аналогичных моделей SIEMENS

Электронные модули СМ BOSCH линейки MAXX6 (например, серии WLX, WAE и др.), как и СМ SIEMENS с аналогичным ЭМ (без переключателей на "ремонтном" ЭМ), конфигурируются не-посредственно с ПУ. В СМ BOSCH и SIEMENS ПУ имеют разный внешний вид, но основное различие заключается в расположении и количестве кнопок дополнительных функций: в СМ SIEMENS эти кнопки размещены горизонтально, а в СМ BOSCH - вертикально.

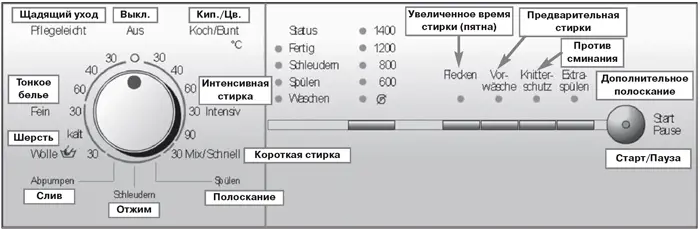

На рис. 2 показан внешний вид одной из версий ПУ СМ SIEMENS.

Внешний вид ПУ СМ SIEMENS

Рис. 2. Внешний вид ПУ СМ SIEMENS

Рассмотрим порядок конфигурирования "ремонтного" ЭМ на примере этого ПУ.

Активация режима конфигурирования

- Селектор программ устанавливают на 12-ю позицию по часовой стрелке ("Fain" ("Тонкое белье"), 30 °С);

- дожидаются момента, когда начнет мигать кнопка "СТАРТ";

- нажимают и не отпускают кнопку выбора числа оборотов барабана при отжиме;

- переводят селектор на одно положение (11 позиция) против часовой стрелки ("Kalt" ("Холодная вода");

- отпускают кнопку выбора числа оборотов.

СМ находится в режиме конфигурирования, кнопка "СТАРТ" постоянно светится.

Конфигурирование ЭМ

После того как СМ была переведена в режим конфигурирования ЭМ, изменяя положение селектора программ, выбирают нужный параметр:

- в позиции селектора 2 ("Koch/Bunt" ("Кип./Цв."), 40°С) устанавливают варианты назначения функциональных кнопок (см. табл. 7);

- в позиции селектора 3 ("Koch/Bunt" ("Кип./Цв."), 60°С) устанавливают варианты скорости отжима (см. табл. 8);

- в позиции селектора 4 ("Intensiv" ("Интенсивная стирка"), 40°С) управляют логическим подключением аквастопа ("0" - без аквастопа; "1" - аквастоп подключен);

- в позиции селектора 5 ("Intensiv" ("Интенсивная стирка"), 90°С) выбирают, подключена ли горячая вода к СМ ("1") или нет ("0").

Примечания.

1. При конфигурировании ЭМ позиции селектора программ показаны в соответствии с рис. 2.

2. В СМ с дисплеем значения параметров конфигурирования выбираются кнопкой предварительной установки окончания работы, а в СМ без дисплея - кнопкой выбора числа оборотов отжима.

3. Все изменения при конфигурировании ЭМ сохраняются после выключения и включения СМ.

4. В табл. 7 имеются две позиции, в которых совпадает светодиодная индикация (на дисплее - 4 и 9), но имеющие различные функциональные назначения.

Таблица 7. Конфигурирование функциональных кнопок

Варианты конфигурирования кнопок дополнительных функций (в СМ SIEMENS - горизонтальное расположение кнопок (рис. 2) (отсчет слева-направо), а в СМ BOSCH - вертикальное (отсчет сверху-вниз)).

Индикация на дисплее

Индикация на линейке светодиодов скорости отжима

( - горит, - не горит)

Кнопка 1

Кнопка 2

Кнопка 3

Кнопка 4

Увеличенное время стирки (пятна)

Предварительная стирка

Легкая глажка, защита от сминания

Дополнительное полоскание

0

Увеличенное время стирки (пятна)

Предварительная стирка

Легкая глажка, защита от сминания

Больше воды

1

Увеличенное время стирки (пятна)

Предварительная стирка

Легкая глажка, защита от сминания

-

2

Увеличенное время стирки (пятна)

Предварительная стирка

Дополнительное полоскание

-

3

Увеличенное время стирки (пятна)

Предварительная стирка

Больше воды

-

4

-

Увеличенное время стирки (пятна)

Предварительная стирка

-

7

-

Увеличенное время стирки (пятна)

Предварительная стирка

Легкая глажка, защита от сминания

8

-

Увеличенное время стирки (пятна)

Предварительная стирка

Дополнительное полоскание

9

-

Увеличенное время стирки (пятна)

Предварительная стирка

Больше воды

10

Таблица 8. Кодировка скорости отжима

Скорость отжима (об/мин)

Вариант

1200

0

1100

1

1000

2

900

3

800

4

Конфигурирование ЭМ СМ BOSCH серий WFR24/32xx, SIEMENS серии WXLS14xx и др.

Перечисленные СМ конфигурируются с ПУ На примере ПУ СМ "BOSCH WFR2440" рассмотрим порядок конфигурирования "ремонтного" ЭМ.

Активация режима конфигурирования

- Селектор программ устанавливают в нулевую позицию "OFF" ("ВЫКЛ");

- одновременно нажимают и удерживают две кнопки "MENU" ("МЕНЮ") и "CHANGE" ("ИЗМЕНИТЬ");

- селектор программ устанавливают в позицию "EASY CARE 30"("ОБЛЕГЧЕННЫЙ УХОД"). После этого приблизительно через 5 с на дисплее появится сообщение о последней ошибке:

>START>MENU P1: ERRORS >хх-Eг: yy,

где: хх - количество повторов ошибки (или буквы LA), yy - код ошибки;

- нажимают кнопку "START/PAUSE" (люк СМ должен быть закрыт);

- последовательным нажатием кнопки "MENU" выбирают позицию Т5: VARIANT (режим конфигурирования/настройки). В некоторых модификациях СМ данная позиция может обозначаться: P5: VARIANT. Общий список тестовых позиций может доходить до 18 (в зависимости от серии и типа СМ).

Внешний вид полного сообщения на дисплее имеет вид, показанный на рис. 3.

Внешний вид сообщения на дисплее СМ об активации режима конфигурирования

Рис. 3. Внешний вид сообщения на дисплее СМ об активации режима конфигурирования

На рис. 3 видно, что перед отмеченным ранее сообщением имеется 9-разрядный цифровой код (все его позиции заполнены нулями) - это код конфигурации. После появления сообщения, показанного на рис. 3, начинает мигать первый (слева) разряд кода.

При необходимости кнопкой "CHANGE" изменяют содержимое мигающего разряда, кнопкой "MENU" выбирают нужный разряд, а нажатием "START/PAUSE" запоминают введенные данные.

На рис. 4 показаны условные обозначения знакомест конфигурационного кода для СМ BOSCH серии WFR24xx, а табл. 9 описывает назначение каждой позиции и их состояния.

Условные обозначения разрядов конфигурационного кода

Рис. 4. Условные обозначения разрядов конфигурационного кода

В СМ BOSCH/SIEMENS других серий (например, BOSCH серии WFR32xx и некоторых моделях серии WFR24xx) конфигурационный код может быть 8-разрядным.

В этом случае 2-разрядный код языка (см. табл. 9) кодируется одним разрядом. 8-разрядный код также имеет другие несущественные отличия. Описание разрядов этого конфигурационного кода приведено в табл. 10.

Таблица 9. Назначение позиций 9-разрядного конфигурационного кода

Разряд конфигурационного кода (см. рис. 4)

Варианты кода

Назначение

А

Скорость отжима, об/мин

0

800

1

900

2

1000

3

1100

4

1200

5

1300

6

1400

7

1500

8

1600

9

1700

А

1800

В

Аквастоп

0

Без аквастопа, подключена холодная вода

1

С аквастопом, подключена холодная вода

2

Без аквастопа, подключена горячая вода

С

Аналоговый датчик уровня воды

0 (рекомендованное значение)

Датчик подключен

1

Резерв

D

Механический датчик уровня

0

Резерв

1 (рекомендованное значение)

Датчик подключен

Е

Процесс стирки

0 (рекомендованное значение)

Согласно модели СМ

1

Резерв

Разряд конфигурационного кода (см. рис. 4)

Варианты кода

Назначение

F

Бак

0 (рекомендованное значение)

Пластиковый бак

1

Резерв

GG

Язык

00

Немецкий

01

Английский

02

Французский

03

Голландский

04

Итальянский

05

Испанский

06

Шведский

07

Датский

08

Норвежский

09

Финский

0A

Португальский

0B

Русский

0C

Турецкий

0D

Греческий

0E

Польский

0F

Чешский

10

Венгерский

11

Румынский

12

Хорватский

13

Словенский

14

Словацкий

Н

Коммутация приводного мотора

0

Приводной мотор без переключения фазировки питания

1

Приводной мотор с переключением фазировки питания

Таблица 10. Назначение позиций 8-разрядного конфигурационного кода

Номер знакоместа 8-разрядного конфигурационного кода (отсчет слева- направо)

Варианты кода

Назначение

Разряд 1

Скорость отжима, об/мин

2

1000

3

1100

4

1200

5

1300

6

1400

7

1500

8

1600

9

1700

A

1800

B

1900

C

2000

Разряд 2

Аквастоп

0

Без аквастопа, подключена холодная вода

1

С аквастопом, подключена холодная вода

2

Без аквастопа, подключена горячая вода

Разряд 3

Аналоговый датчик уровня воды

0 (рекомендованное значение)

Датчик подключен

1

Резерв

Разряд 4

Механический датчик уровня

0

Резерв

1 (рекомендованное значение)

Датчик подключен

Номер знакоместа 8-разрядного конфигурационного кода (отсчет слева- направо)

Варианты кода

Назначение

Разряд 5

Процесс стирки

0 (рекомендованное значение)

Согласно модели СМ

1

Резерв

Разряд 6

Бак

0 (рекомендованное значение)

Пластиковый бак

1

Резерв

Разряд 7

Язык

0

Немецкий

1

Английский

2

Французский

3

Голландский

4

Итальянский

5

Испанский

6

Шведский

7

Датский

8

Норвежский

9

Финский

A

Португальский

B

Русский

C

Турецкий

D

Греческий

E

Польский

Разряд 8

Резерв

Всегда выбирают 1
