Серия АКИП-4133А - USB осциллографы с полосой пропускания 5 / 16 ГГц

Совсем недавно, при необходимости приобрести осциллограф с полосой пропускания свыше 1 ГГц, пользователь сталкивался с необходимостью значительных финансовых затрат. Новая серия осциллографов АКИП-4133А устанавливает новый стандарт соотношения "цена/ качество" для USB-осциллографов с полосой пропускания свыше 1 ГГц.

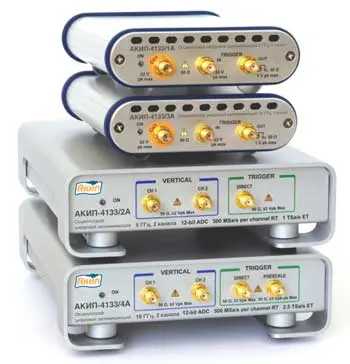

Серия USB-осциллографов АКИП-4133А включает четыре модели: 2 модели с полосой пропускания 5 ГГц - АКИП-4133/1А (1 канал) и АКИП-4133/2А (2 канала) и две модели с полосой пропускания 16 ГГц - АКИП-4133/3А (1 канал) и АКИП-4133/4А (2 канала). Все осциллографы имеют аппаратную разрядность АЦП 12 бит.

Новинки представляют собой компактный цифровой осциллограф под управлением внешнего ПК с функциональностью "2 в 1": эквивалентное время (стробоскопический режим) и реальное время, обеспечивающий высокую точность измерения, возможности анализа коммуникационных сигналов, сигналов последовательных шин и сетей передачи данных. Осциллограф позволяет выполнять измерения и анализ сигналов сложных форм в диапазоне длительностей от пикосекунд до сотен секунд..

Особенности серии:



Серия АКИП-4133А сочетающая в себе возможности, как USB-осциллографа, так и дигитайзера, построена с использованием передовых технологий и предназначена для выполнения широкого спектра измерительных задач совместно со специально разработанным программным обеспечением. Созданные как одноплатный осциллограф, они управляются с компьютера через интерфейс USB. Плата сбора данных включает в себя сверхширокополосные следящие запоминающие усилители, 12-разрядные АЦП с частотой дискретизации 500 МГц реального времени, высокоскоростную схему синхронизации с суб-пикосекундным разрешением по времени для точной синхронизации.  Современный микропроцессор, ПЛИС (FPGA) и прецизионный генератор тактовой частоты обеспечивают гибкость схемы, высокую скорость сбора данных и эффективное взаимодействие с ПК.

Новая серия USB-осциллографов АКИП-4133А идеально подходит для захвата импульсных сигналов и переходных процессов с временем нарастания 70 пс или 22 пс, и тактовых сигналов или глазковых диаграмм с частотой 5 Гбит/с или 11,3 Гбит/с. Большинство приложение с высокой пропускной способностью представляют собой непрерывные повторяющиеся процессы, с заданной тактовой частотой, что позволяет выполнять их захват и анализ на эквивалентной развертке.

USB-осциллографы серии АКИП-4133А могут применяться для выполнения предварительных тестов на соответствие протоколов последовательной передачи, для поиска ошибок при проектировании и отладке высокоскоростных и широкополосных устройств, для тестирования протоколов SONET / SDH, Ethernet, RapidIO, G.984.2, Fiber Channel, ITU G.703, PCI Express, ANSI T1.102, InfiniBand, Serial ATA и XAUI.

Цифровые USB-осциллографы серии АКИП-4133А оптимальны для разработки средств связи, компьютеров и бытовых электронных приборов, в которых применяются высокоскоростные шины и каналы передачи данных. Их можно использовать для измерения параметров оптических и электрических передатчиков, а также для приложений проверки устройств на соответствие стандартам, модулей и систем, используемых в этих изделиях.

USB-осциллографы серии АКИП-4133А это идеальный инструмент для измерения переходных характеристик импульсных генераторов. Поскольку импульсные генераторы обладают достаточно низкой частотой повторения импульсов, что попадает в полосу частот внутренней синхронизации осциллографов серии АКИП-4133А, то это обеспечивает возможность наблюдения и измерения параметров переходных характеристик импульсных сигналов с малым временем нарастания, без использования источника внешней синхронизации и внешней синхронизации осциллографа, как это требуется при использовании стробоскопического осциллографа.

Серия АКИП-4133А

Серия АКИП-4133А



Новая серия USB-осциллографов будет востребована и полезна инженерам, как в исследовательских лабораториях, так и в производственной сфере и электронном дизайне, которые в наибольшей степени испытывают необходимость иметь мощный, современный прибор для измерения и анализа широкополосных сигналов.

Основные сферы применения: тестирование СВЧ полупроводников и РЭА, гигабитные сети передачи данных и радиолокационные системы.

Обзор ключевых спецификаций серии АКИП-4133А

Модель

АКИП-4133/1А

АКИП-4133/2А

АКИП-4133/3А

АКИП-4133/4А

Число каналов

1

2

1

2

Полоса пропускания

5 ГГц

16 ГГц

Коэф. отклонения

10 мВ/дел … 250 мВ/дел

Погрешность установки коэф. отклонения

±1,5 % от полной шкалы

Постоянное смещение

-1 В … +1 В

Входной импеданс

50 Ом

Коэф. развертки (реальное время)

10 нс/дел … 1000 с/дел

Коэф. развертки (эквивалентная дискретизация)

50 пс/дел … 5 мкс/дел

10 пс/дел … 5 мкс/дел

Дискретизация реального времени

500 Мвыб/с (макс)

Эквивалентная дискретизация

5 Твыб/с (макс)

1 Твыб/с (макс)

Погрешность установки коэф. развертки

± 35*10-6

Погрешность измерения временных интервалов

± (± 35*10-6 * измеренное значение + 0,1% * Котл*10 + 5 пс)

АЦП

12 бит

Длина памяти

250 кБ (макс)

Источник синхронизации

Внутренний, Внешний

Тип синхронизации

Прямой

Прямой, с делителем, с восстановл. тактовой частоты

Прямой

Прямой, с делителем, с восстановл. тактовой частоты, с делителем частоты

Полоса пропускания непосредственного запуска (прямой/ direct)

3 ГГц

Полоса пропускания
с делителем

Нет

6 ГГц

Нет

6 ГГц

Диапазон частот
с делителем частоты

Нет

1 … 16 ГГц

Нет

1 … 16 ГГц

Диапазон частот
с восстановлением тактовой частоты

Нет

6,5 Мвыб/с … 5 Гвыб/с

Нет

6,5 Мвыб/с …
11,3 Гвыб/с

Джиттер синхронизации (скз)

1,5 пс
