Модули электронной калибровки серии SEM5000A

Компания Siglent Technology Co., Ltd в категории измерительных аксессуаров представила серию электронных калибровочных модулей SEM5000A. В линейке 12 базовых модификаций модулей  электронной калибровки (ECal) для калибровки векторных анализаторов цепей, c возможностью гибкой конфигурации типов соединительных коннекторов.

Компактные модули электронной калибровки серии SEM5000A включают в себя 12 базовых моделей, которые охватывают диапазоны частот от 9 кГц до 4,5/ 9 ГГц, и от 100 кГц до 13,5/ 26,5 ГГц (в зависимости от модели), имеют интерфейс USB для связи с ПК и питания. В стандартном исполнении предусмотрены радиочастотные разъемы трех типов: SMA, 3,5 мм и N-тип ("мама"/ female). Данные восемь модулей предназначены для двух или четырехпортовой калибровки. Модификации: SEM5002A, SEM5012A, SEM5022A, SEM5032A, SEM5004A, SEM5014A, SEM5024A, SEM5034A.

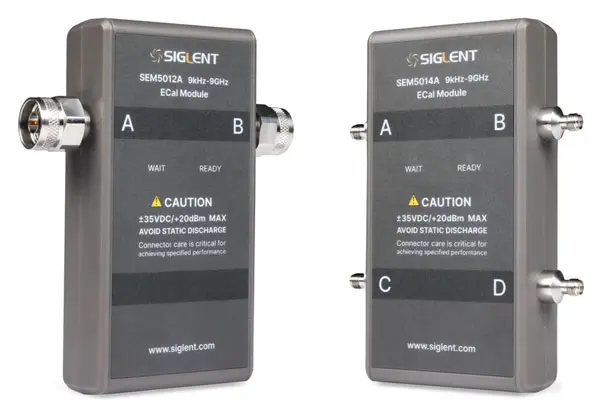

SEM5012A и SEM5014A

SEM5012A и SEM5014A



Модули SEM5000A серии предназначены для калибровки и коррекции ошибок в анализаторах спектра (с опцией VNA) серий АКИП-4215, АКИП-4205/3, АКИП-4205/4, АКИП-4205/5 и векторных анализаторах цепей АКИП-6604, АКИП-6605. Преимущество модулей заключается в обеспечении широкой совместимости с парком СИ различных производителей, гибкости сопряжения различных ВЧ трактов.

Базовые конфигурации электронных калибровочных модулей SEM5000A

Серия ECal

Модификации

Число портов

Тип коннектора

Код модели

Диапазон частот

SEM5000A

SEM5002A

2 (А, В)

N-тип, female

020

9 кГц…4,5 ГГц

SMA female

030

SEM5012A

N-тип, female

020

9 кГц...9 ГГц

SMA female

030

SEM5022A

3.5mm female

010

100 кГц...13,5 ГГц

SEM5032A

3.5mm female

010

100 кГц...26,5 ГГц

SEM5004A

4 (А, В, С, D)

N-тип, female

020

9 кГц...4,5 ГГц

SMA female

030

SEM5014A

N-тип, female

020

9 кГц...9 ГГц

SMA female

030

SEM5024A

3.5mm female

010

100 кГц...13,5 ГГц

SEM5034A

3.5mm female

010

100 кГц...26,5 ГГц



Пользовательские конфигурации электронных калибровочных модулей SEM5000A

Тип коннектора

Порт А (код)

ПОРТ B (код)

Порт C (код)

ПОРТ D (код)

3.5mm f

101

201

301

401

3.5mm m

102

202

302

402

N-тип f

103

203

303

403

N-тип m

104

204

304

404

SMA f

105

205

305

405

SMA m

106

206

306

406

Примечание: f... "мама" (розетка), m... "папа" (вилка). Возможны варианты модулей как с коннектором одного вида, так и комбинация коннекторов.

Традиционные методы механической калибровки требуют, чтобы оператор несколько раз подключал и отключал измеряемый прибор с помощью калибровочных устройств. Это не только увеличивает время калибровки, но также увеличивает частоту операций и вероятность человеческой ошибки. Электронные калибровочные модули серии SEM5000A выполняют калибровку за один шаг и обеспечивают большое удобство для многопортовых и производственных испытаний, что значительно уменьшает количество соединений, выполняемых в процессе калибровки, делая процесс намного проще и эффективнее. По мере уменьшения количества соединений снижается вероятность ошибки оператора, как и вероятность износа разъема, что, в свою очередь, снижает затраты на техническое обслуживание и оборудование.
