Устройства для ремонта и тестирования компьютеров – POST Card PCI

BM9221 - POST Card PCI представляет собой плату расширения компьютера, которая может быть установлена в любой свободный PCI слот (33МГц) и предназначена для отображения POST кодов, генерируемых BIOSом компьютера, в удобном для пользователя виде. Устройство выполнено на двусторонней печатной плате из фольгированного стеклотекстолита с размерами 112х90 мм. В целях улучшения электропроводности контактов устройства, ламели покрыты никелем.

Технические характеристики:
напряжение питания: +5В;
ток потребления: не более 200мА;
частота шины PCI: 33МГц;
адрес диагностического порта: 0080h;
индикация POST кодов в шестнадцатеричном виде: один байт;
индикация сигналов PCI шины: RST (левая точка индикатора), CLK (правая точка индикатора);
индикаторы наличия напряжений питания PCI шины: +5В, +12В, -12В, +3,3В;
совместимость с материнскими платами чипсетах: INTEL, VIA, SIS.

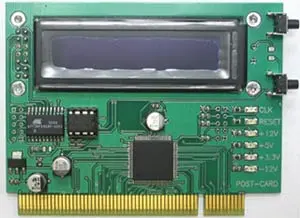

BM9222 – устройство для ремонта и тестирования компьютеров – POST Card PCI представляет собой плату расширения компьютера, которая может быть установлена в любой свободный PCI слот (33 МГц) и предназначена для отображения POST кодов, генерируемых BIOSом компьютера, в удобном для пользователя виде. Конструктивно POST Card PCI выполнен на двусторонней печатной плате из фольгированного стеклотекстолита с размерами 95,5x73,6 мм. В целях улучшения электропроводности контактов устройства, ламели покрыты никелем.

Технические характеристики:
напряжение питания: +5В;
ток потребления, не более: 100 мА;
частота шины PCI: 33МГц;
адрес диагностического порта: 0080h;
индикация POST кодов: на ЖК-дисплее в две строки по 16 символов (первая строка – POST-код в шестнадцатеричном виде и через тире - тип БИОСа, вторая строка – описание ошибки в виде бегущей строки);
индикация сигналов PCI шины: светодиоды на лицевой стороне платы - RST (сигнал сброса PCI) и CLK (тактовый сигнал PCI);
индикаторы наличия напряжений питания PCI шины: +5В, +12В, -12В, +3,3В;
совместимость с материнскими платами чип-сетах: INTEL, VIA, SIS.

Области применения: POST Card PCI применяется для диагностики неисправностей при ремонте и модернизации компьютеров типа IBM PC (или совместимых с ним).

Источник:terraelectronica
