Цифровые сигнальные процессоры:Основы выбора


"Научно-технические статьи" - подборка научно-технических статей радиоэлектронной тематики: новинки электронных компонентов, научные разработки в области радиотехники и электроники, статьи по истории развития радиотехники и электроники, новые технологии и методы построения и разработки радиоэлектронных устройств, перспективные технологии будущего, аспекты и динамика развития всех направлений радиотехники и электроники, обзоры выставок радиоэлектронной тематики.


Оглавление

В статье рассмотрены основные параметры цифровых сигнальных процессоров (DSP) и их влияние на выбор подходящей микросхемы, а также описано текущее состояние рынка DSP.

Выбирая обувь, мы хотим, чтобы она была модной, удобной и высокого качества, поэтому мы отдаем предпочтение известным маркам, тем фирмам, которые уже хорошо известны и занимают на рынке далеко не последние места. Теперь нужно определиться: для чего нам нужна эта обувь? Если для утренней пробежки, то лучше все-таки купить кроссовки, а для корпоративного вечера - туфли. А что обувать в горах? В этом случае нужна специальная крепкая обувь с твердой подошвой - вибрамы. А чем хуже DSP? Выбирая цифровой сигнальный процессор, не плохо было бы представлять существующий рынок DSP, знать основных производителей и направления развития создаваемых ими процессоров.

DSP-процессоры предназначены для осуществления цифровой обработки сигнала - математических манипуляций над оцифрованными сигналами. Они широко применяются в беспроводных системах, аудио- и видеообработке, системах управления. С ростом числа приложений, использующих DSP, и сложности алгоритмов обработки увеличивается и требования к ним в плане повышения быстродействия и оснащенности интерфейсными и другими специализированными узлами. К настоящему времени появилось множество типов DSP, как универсальных, так и ориентированных на достаточно узкий круг задач.

Таблица 1. Основные производители DSP и принадлежащие им доли рынка

Компании-лидеры рынка Company Name Доля рынка DSP
1 Texas Instruments 54,3%
2 Freescale Semiconductor 14,1%
3 Analog Devices 8,0%
4 Philips Semiconductors 7,5%
5 Agere Systems 7,3%
6 Toshiba 4,9%
7 DSP Group 2,2%
8 NEC Electronics 0,6%
9 Fujitsu 0,4%
10 Intersil 0,3%

Other Companies 0,5%

Total 100,0%

Естественно, ни один из процессоров не может подойти для всех приложений. Поэтому первая задача разработчика - выбор процессора, наиболее подходящего по производительности, цене, наличию определенной периферии, потреблению мощности, простоте использования и другим критериям.

Например, для таких портативных устройств, как мобильные телефоны, портативные цифровые плееры, стоимость, степень интеграции и потребляемая мощность являются первостепенными, а максимальная производительность зачастую не нужна (т.к. обычно влечет за собой значительное повышение потребляемой мощности, не давая преимуществ при обработке относительно низкоскоростных аудиоданных). В то же время для гидроакустических или радиолокационных систем определяющими параметрами являются скорость работы, наличие высокоскоростных интерфейсов и удобная система разработки, а стоимость является второстепенным критерием.

Кроме того, во многих случаях имеет смысл учитывать и место на рынке, занимаемое поставщиком процессора, т.к. далеко не все производители могут предоставить в ваше распоряжение спектр процессоров, покрывающих все ваши потребности. Сложившееся к настоящему времени распределение рынка между ведущими поставщиками (см. табл. 1) показывает, что 4 компании, стоящие в начале списка, поставляют более 80% всех используемых в мире DSP. Именно эти компании наиболее известны и на российском рынке, и их продукция часто упоминается в нашем журнале, например, основные характеристики DSP производства Texas Instruments ? Analog Devices рассматривались в №7 за 2005 г. и №1 за 2006 г.

Следует помнить, что производители DSP, проектируя новые микросхемы, достаточно четко позиционируют их для использования в тех или иных приложениях. Это оказывает влияние и на их архитектуру, и на быстродействие, и на оснащение процессора тем или иным набором периферийных модулей. В таблице 2 показано позиционирование DSP с точки зрения их создателей.

Таблица 2. Области применения семейств сигнальных процессоров разных производителей

Обработка видео, видеонаблюдение, цифровые камеры, 3D графика TMS320DM64x/DaVinci, TMS320C64xx, TMS320C62xx (TI), PNX1300, PNX1500, PNX1700 (Philips), MPC52xx (Freescale)
Обработка аудио,распознавание речи, синтез звука TMS320C62xx, TMS320C67xx (TI), SHARC (Analog Devices)
Портативные медиа устройства TMS320C54xx, TMS320C55xx (TI), Blackfin (Analog Devices)
Беспроводная связь, телекоммуникации, модемы, сетевые устройства TMS320C64xx, TMS320C54xx, TMS320C55xx (TI), MPC7xxx, MPC86xx, MPC8xx PowerQUICC I, MPC82xx PowerQUICC II, MPC83xx PowerQUICC II Pro, MPC85xx PowerQUICC III (Freescale), Blackfin, TigerSHARC (Analog Devices), PNX1300 (Philips)
Управление приводами,преобразование мощности, автомобильная электроника, предметы домашнего обихода, офисное оборудование TMS320C28xx, TMS320C24xx (TI), ADSP-21xx (Analog Devices), MPC55xx, MPC55xx (Freescale)
Медицина, биометрия, измерительные системы TMS320C62xx, TMS320C67xx, TMS320C55xx, TMS320C28xx (TI), TigerSHARC, SHARC (Analog Devices)

Далее в этой статье будут рассмотрены основные характеристики процессоров, которые должен оценить разработчик для того, чтобы выбрать наиболее подходящий DSP.

Формат данных и разрядность

Одна из основных характеристик цифровых сигнальных процессоров - формат обрабатываемых данных.

Все DSP работают либо с целыми числами, либо с числами в формате с плавающей точкой, причем для целых чисел разрядность составляет 16 или 32, а для чисел с плавающей точкой она равна 32. Выбирая формат данных, необходимо иметь в виду следующее: DSP с целочисленными данными (или данными с фиксированной точкой) обычно дешевле и обеспечивают большую абсолютную точность при равной разрядности (т.к. на мантиссу в 32-битном процессоре с фиксированной точкой отводятся все 32 бита, а в процессоре с плавающей точкой - только 24). В то же время динамический диапазон сигналов, с которыми могут без искажений работать процессоры, у процессоров с фиксированной точкой значительно уже (на несколько десятичных порядков). При относительно простых алгоритмах обработки это может быть неважно, т.к. динамический диапазон реальных входных сигналов чаще всего меньше, чем допускает DSP, однако в некоторых случаях возможно возникновение ошибок переполнения при выполнении программы. Это приводит к принципиально неустранимым нелинейным искажениям выходного сигнала, аналогичным искажениям из-за ограничения в аналоговых схемах.

Следовательно, при выборе DSP необходимо тщательно анализировать алгоритм обработки и входные сигналы для правильного выбора разрядности и типа арифметики. Иногда при невозможности подобрать подходящий процессор с плавающей точкой (из-за большей его стоимости или энергопотребления) используют DSP с фиксированной точкой и сжатие динамического диапазона обрабатываемых сигналов (компрессию), однако это приводит к увеличению сложности алгоритма обработки сигнала и повышает требования к быстродействию. Конечно, можно эмулировать операции с плавающей точкой и на процессоре с целочисленной арифметикой или перейти к обработке чисел удвоенной разрядности, однако это также значительно усложняет программу и значительно снижает быстродействие.

Несмотря на все ограничения, большинство встроенных приложений используют процессоры с фиксированной точкой из-за меньшей цены и энергопотребления.

Увеличение количества разрядов повышает стоимость, размер кристалла и число необходимых выводов процессора, а также необходимый объем внешней памяти. Поэтому разработчики стремятся использовать кристалл с минимально возможной разрядностью.

Стоит заметить, что разрядность данных и разрядность команд процессоров не всегда эквивалентны.

Скорость

Ключевой параметр при выборе процессора - это скорость. Она влияет на время выполнения обработки входного сигнала и, следовательно, определяет его максимальную частоту. Одна из самых частых ошибок разработчика - отождествление тактовой частоты и быстродействия, что в большинстве случаев неправильно.

Очень часто скорость работы DSP указывают в MIPS (миллионах инструкций в секунду). Это наиболее просто измеряемый параметр.

Однако проблема сравнения скорости различных DSP состоит в том, что процессоры имеют различные системы команд, и для выполнения одного и того же алгоритма разными процессорами требуется разное число этих команд. Кроме того, иногда для выполнения различных команд одним процессором требуется различное количество тактов синхронизации. В результате процессор со скоростью 1000 MIPS вполне может оказаться в разы медленнее процессора со скоростью 300 MIPS, особенно при различной их разрядности.

Одно из решений этой проблемы - сравнивать процессоры по скорости выполнения определенных операций, например, операции умножения с накоплением (MAC). Скорость выполнения таких операций критична для алгоритмов, использующих цифровую фильтрацию, корреляцию и преобразования Фурье. К сожалению, такая оценка также не дает полной информации о реальном быстродействии процессора.

Наиболее точной является оценка скорости исполнения определенных алгоритмов - например, КИХ- и БИХ-фильтрации, однако это требует разработки соответствующих программ и тщательного анализа результатов тестирования.

Cравнение по скорости современных DSP разных производителей

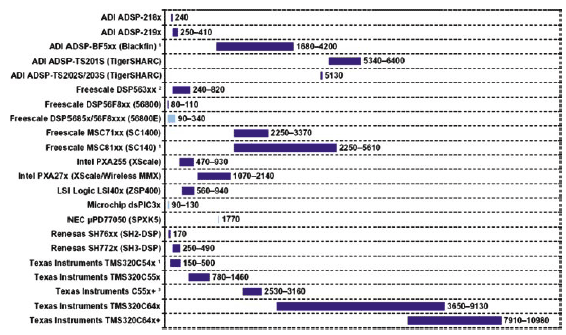

Рис. 1 Cравнение по скорости современных DSP разных производителей

Существуют компании, занимающиеся анализом и сравнением процессоров по основным характеристикам, в том числе и по скорости. Лидером среди таких компаний является BDTI - Berkeley Design Technology, Inc. (www.bdti.com). В качестве примера на рисунке 1 показано сравнение по скорости современных DSP разных производителей.
