Осциллографы высокого разрешения АКИП-4122/12: АЦП-12 бит, полоса пропускания 200 МГц!



Обновленная серия осциллографов АКИП-4122, анонсированная в мае этого года, получила логическое развитие. Ранее в обновленной линейке были представлены осциллографы в 2-х канальном исполнении, которые имеют полосы пропускания: 60 МГц (АКИП-4122/10), 100 МГц (АКИП-4122/7 и АКИП-4122/11) и 200 МГц (АКИП-4122/8). Модели АКИП-4122/7 и АКИП-4122/8 имеют АЦП 8 бит, осциллографы АКИП-4122/10 и АКИП-4122/11 оснащены АЦП с увеличенным разрешением по вертикали 12 бит.

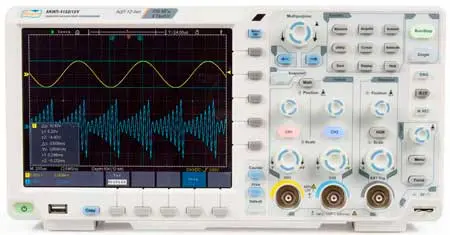

АКИП-4122/12V

АКИП-4122/12V



До сегодняшнего момента, максимальная полоса пропускания для моделей с АЦП 12 бит, составляла 100 МГц (АКИП-4122/11). Новая модель, АКИП-4122/12, расширяет частотные возможности моделей с АЦП 12 бит до 200 МГц, увеличивая тем самым прикладные измерительные возможности данного осциллографа в 2 раза.

После внедрения новой модели, обновленная линейка осциллографов АКИП-4122 имеет следующий состав.

Основные характеристики:

Полоса пропускания

60 МГц

100 МГц

200 МГц

Разрешение АЦП 8 бит



АКИП-4122/7

АКИП-4122/8

Разрешение АЦП 12 бит

АКИП-4122/10

АКИП-4122/11

АКИП-4122/12

Число каналов

2 + внешний запуск (ExtTrig)

Макс. дискретизация

1 Гвыб/с

2 Гвыб/с

Макс. память

40 МБ (20 МБ на кан)

Скорость захвата

75.000 осц./сек

Кразв. (гориз. разв.)

2 нс/дел…1000 с/дел

1 нс/дел…1000 с/дел

Кус. (вертик. откл.)

1 мВ/дел…10 В/дел

Тип запуска

Фронт, импульс, видео, наклон (ск. изменения), рант, окно, № фронта, шаблон (по лог. условиям), сигналы последовательных шин



Ключевые особенности

  • Большой объем внутренней памяти - до 40 М точек (20 М/на канал)
  • Высокая скорость сбора и вывода информации на экран - 75.000 осциллограмм в секунду.
  • Большой цветной дисплей (диагональ 21 см, 800х600 точек), компактный корпус, занимающий минимум площади на рабочем месте.
  • Возможность значительного увеличения функциональных возможностей и измерительных ресурсов осциллографов за счет заводской установки аппаратных опций: встроенный 1-канальный или 2-канальный генератор СПФ до 50 МГц, мультиметр 4000 отсчетов.
  • Декодирование протоколов I2C, SPI, RS232, CAN - опция.
  • Удобство и портативность обеспечивается опциональным модулем беспроводного доступа по WiFi для дистанционной связи с ПК.
  • Все осциллографы серии АКИП-4122/7 - АКИП-4122/12 могут иметь вариант заводского исполнения с сенсорным дисплеем (опция TOU/ touchscreen).
  • При необходимости доступен опциональный выход на задней панели VGA (AV) для выдачи сигнала на внешний монитор, телевизор или видеопроектор. В этом случае модель осциллографа в наименовании будет иметь индекс "V".
  • Опция батарейного питания. Следует подчеркнуть, что для новинок предлагается аккумуляторная батарея новой конфигурации, отличная от форм-фактора для ранее выпущенных моделей (АКИП-4122/1…АКИП-4122/6).

Источник: www.prist.ru


Дата публикации: 29.10.2016
