АКИП-6601: векторный анализатор цепей (VNA)



АКИП-6601 представляет собой 2-ух портовый векторный анализатор цепей (VNA), предназначенный для измерения S-параметров четырёхполюсников (S11, S21, S12, S22) в диапазоне рабочих частот 0,3 до 3000 МГц и обладает динамическим диапазоном измерения модуля коэффициентов передачи 110 дБ.

Анализатор цепей АКИП-6601 построен на открытой платформе на базе операционной системы Windows. Такая аппаратная реализация позволяет добиться высокой скорости работы программных приложений, а встроенный прецизионный генератор сигналов с узкополосным приемником обеспечивают высокую точность измерений. Отличительной особенностью анализатора, помимо точности и скорости измерений, является высокий уровень адаптивности измерений. Пользовательский интерфейс прибора прост и понятен, знаком каждому пользователю, работавшему с ПК на базе Windows, что позволяет быстро его освоить настройки анализатора и управление измерением.

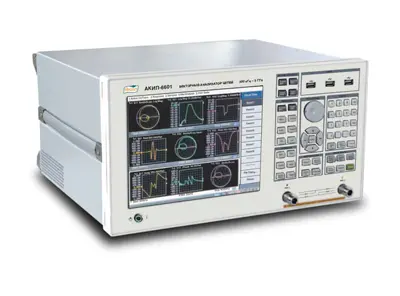

АКИП-6601

Функциональные особенности:

  • Диапазон частот: 300 кГц – 3 ГГц.
  • Динамический диапазон: 110 дБ.
  • Диапазон регулирования выходной мощности от -45 дБм до +10 дБм.
  • Выбор модификации с различным входным сопротивлением:50 Ом (стандартно) или 75 Ом (75 Ом импеданс подходит для пользователей кабельного телевидения).
  • Тестовый режим: возможность проверки 4 S параметров (S11, S21, S12, S22) устройства на двух портах одновременно.
  • Параметры экрана: цветной сенсорный ЖК-экран с диагональю 26,4 см.
  • 4 независимых измерительных канала.
  • Выбор режима развертки: линейная развертка, логарифмическая развертка, сегментированная развертка, развертка мощности.
  • Режимы запуска: непрерывный, одиночный, удержание.
  • Интерфейсы: USB, LAN, RS-232, PS/2, VGA, GPIB.

Функция Анализа:

  • Испытание на предельное содержание: тест перенапряжения, функция тестирования предельной полосы пропускания.
  • Маркер: до 9 маркеров могут быть отображены одновременно на экране.
  • Поиск по маркерам: Макс, Мин, Пик, автоматическое слежение, поиск полосы и т.д.

Методы калибровки:

  • Расширенная калибровка отклика: эффективное устранение ошибки направленности, перекрестных помех, АЧХ и неравномерности АЧХ.
  • Порт расширения: используется в тех случаях когда не возможно или проблематично выполнить калибровку тестируемого интерфейса на штатных портах. Порт расширения позволяет задать компенсацию переноса или задержку между тестируемым интерфейсом и тестируемым устройством для повышения точности измерений.

Опции:

  • Адаптер – переход от тракта тип N к тракту тип N (75 Ом) с минимальными потерями.
  • Широкий выбор калибровочных комплектов для калибровки анализатора цепей АКИП-6601 при проведении измерений характеристик устройств в различных трактах.

Анализатор АКИП-6601 позволяет выполнять полный спектр измерений S параметров четырёхполюсников. Имея широкий перечень измерительных функций векторного анализа, АКИП-6601 в первую очередь предназначен для применения в области научных исследований, разработок РЭА и цепей систем связи, для тестирования антенно-фидерных устройств и СВЧ- компонентов, в сфере образования и в других РЧ-приложениях. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей.

Помимо измерения S-параметров АКИП-6601 позволяет выполнять быстрые измерения с высокой точностью таких параметров РЧ устройств как: вносимые потери, затухание, ослабление, частотная характеристика, неравномерность АЧХ, обратные потери, КСВ, импеданс, фаза, полоса пропускания по уровню 3 дБ.
