Клавиатура для экстремальных условий на измерителе емкости FDC2214


Надежный дистрибьютор электронных компонентов на складе - Barumelec.com


Микросхема измерителя емкости FDC2214 для бесконтактных измерений позволяет создавать панели управления для самых суровых условий работы оборудования. В качестве примера Texas Instrumernts предлагает опорный дизайн измерительного прибора во взрывозащищенном исполнении, где сенсорные кнопки спрятаны за стеклом толщиной 10 мм с дополнительной воздушной прослойкой до 2 мм. Оператор может управлять прибором даже в перчатках, при этом конструкция устойчива к различного рода загрязнениям в виде пыли, масла и т.д.

Микросхема FDC2214 представляет собой 4-канальный преобразователь емкость-код с высокой разрешающей способностью до 28 бит и повышенной устойчивостью к электромагнитным помехам. Высокая точность измерения емкости обеспечивается в широком диапазоне абсолютных значений – до 250 нФ. Собственные шумы составляют лишь 0,3 fF при измерении 100 раз в секунду. Максимальная скорость измерений может достигать 13 кГц. Для измерений только по 2 каналам можно использовать микросхему FDC2112.

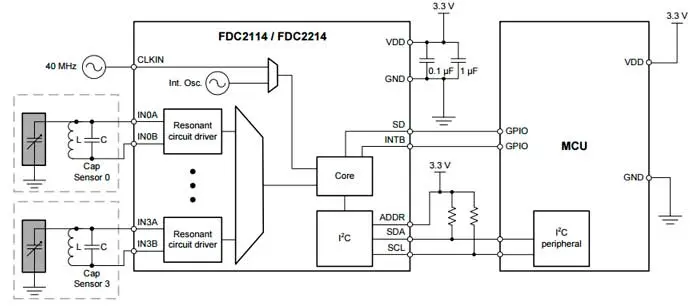

Упрощенная схема включения FDC2214

Упрощенная схема включения FDC2214



FDC2214 работает по интерфейсу I2C, рабочее напряжение лежит в пределах 2,7 … 3,6 В. Ток потребления в момент измерения не превышает 2,1 мА, в режиме сна 35 мкА, в выключенном состоянии 200 нА. Рабочий диапазон температур –40°C to +125°C.

Микросхема может быть использована в качестве детектора приближения – достаточно увеличить площадь измерительного электрода. При размере электрода примерно равного листу бумаги A4 дальность обнаружения человека может достигать 50 см.

Источник: www.compel.ru

Дата публикации: 24.12.2016
