LMT01 – новый двухпроводной цифровой датчик температуры от TI



Компания Texas Instruments представила новый цифровой датчик температуры LMT01 с разрешающей способностью выше 0.1°С и работающий по двухпроводной линии. Температура выдается в виде количества импульсов, которое прямо пропорционально измеряемой температуре. Импульсы результата идут по тем же линиям что и питание датчика. Такой метод не требует формирования точных задержек и существенно упрощает программу микроконтроллера – достаточно подать питание на LMT01 и затем подсчитать число поступивших импульсов.

В зависимости от температуры LMT01 выдает от 26 (-50°С) до 3218 импульсов (+150°С). Значение каждого импульса 0.0625°С. Импульсы следуют с частотой 88 кГц и могут быть подсчитаны разными способами: программно, в прерывании от изменения сигнала на порту или помощью таймера в режиме счетчика.

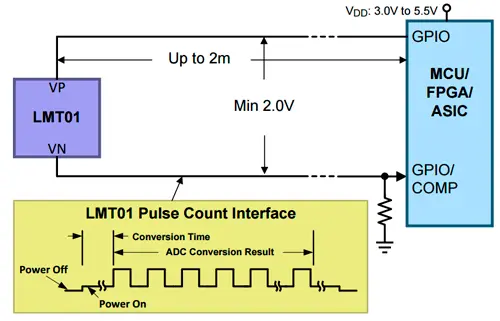

Принцип работы LMT01

Принцип работы LMT01

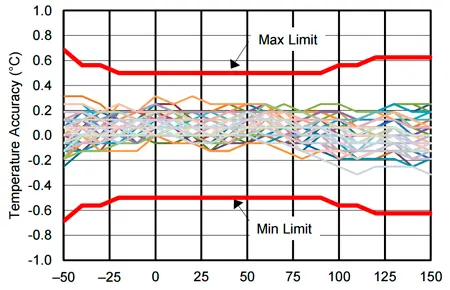

Результаты практического измерения точности для выборки датчиков LMT01

Результаты практического измерения точности для выборки датчиков LMT01



Точность определения температуры LMT01 не хуже 0.5°С в диапазоне –20…90°C (0.7 °С во всем диапазоне от –50°C до 90°C). Датчик потребляет лишь 34 мкА во время преобразования, которое занимает максимум 54 мс, далее LMT01 выводит результаты преобразования в течение еще максимум 50 мс. Таким образом, полный цикл "измерение-чтение" укладывается в 104 мс (макс.) при этом импульсный ток не превышает 143 мкА, что позволяет с успехом применять LMT01 в батарейных устройствах. Напряжение питания датчика от 2 до 5.5 В (между выводами Vp и Vn).

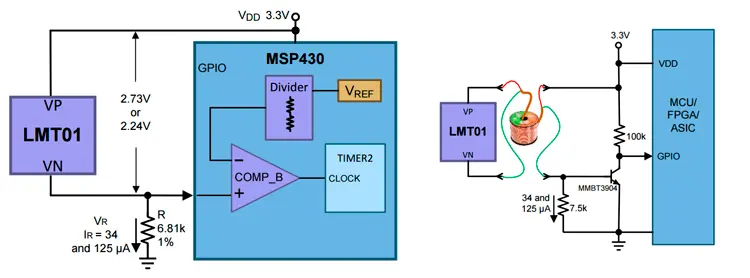

Варианты подключения LMT01 к микроконтроллеру

Варианты подключения LMT01 к микроконтроллеру



Благодаря цифровому характеру измерения, LMT01 не чувствителен к наводкам и может быть вынесен на расстояние до 2 метров от устройства. Число выданных импульсов пересчитывается в значение температуры по простой формуле:

Температура (°С) = (Число импульсов / 16) – 50

По своей идеологии, LMT01 близок к популярному датчику DS18B20, однако превосходит его по простоте управления, точности, потребляемому току и скорости преобразования.

Источник: www.compel.ru

Дата публикации: 02.10.2015
