MAX86140/MAX86141 – лучший в своем классе оптический пульсоксиметр и датчик сердечного ритма



MAX86140/MAX86141 – это микросхема, которая позволяет создать интегрированную оптическую систему со сверхмалым энергопотреблением для получения данных о состоянии пациента. На стороне передатчика микросхема имеет три программируемых сильноточных драйвера, которые настраиваются на управление светодиодами, количество которых может достигать шести. Драйверы двух устройств MAX86140/41, работающих в режиме "ведущий-ведомый", могут осуществлять управление светодиодами, общее количество которых достигает двенадцати. На стороне приемника MAX86140 имеет один оптический канал считывания, а MAX86141 - два таких канала, способных работать одновременно.

Устройства имеют аналоговый интерфейс (AFE) для преобразования сигналов с низким уровнем шума, включая 19-разрядный аналого-цифровой преобразователь, наиболее прогрессивную в своем сегменте схему подавления окружающего освещения (ALC) и алгоритм обнаружения резкого перепада внешней засветки. За счет малого значения энергопотребления, компактных размеров, гибких настроек и простоты использования  микросхемы MAX86140/41 отлично подойдут для создания любых оптических датчиков, в частности, применяемых в пульсоксиметрии и при определении частоты сердцебиения.

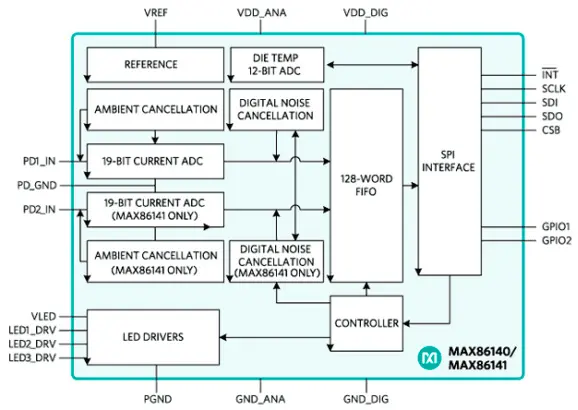

Блок-схема MAX86140

Блок-схема MAX86140



Микросхемы MAX86140/41 работают при напряжении основного питания 1,8 В и напряжении питания светодиодного драйвера 3,1…5,5 В. Они поддерживают стандартный SPI-совместимый интерфейс и способны работать в автономном режиме. Каждое устройство содержит встроенный FIFO-буфер на 128 слов. MAX86140/41 поставляются в компактном корпусе уровня пластины (WLP) 2,048×1,848 мм с шагом шариков 0,4 мм.



Особенности MAX86140/41:

  • Законченная оптическая система сбора данных
  • Встроенный алгоритм, компенсирующий быстрое изменение внешней засветки
  • Оптимизированная архитектура для датчиков сердечного ритма или SpO2
  • Низкий темновой шумовой ток <50 пА RMS
  • Сниженный темновой токовый шум благодаря нескольким режимам выборки и усреднения
  • 19-разрядный интегрирующий АЦП с высоким разрешением
  • Три 8-разрядных светодиодных токовых ЦАП с низким уровнем шума
  • Превосходный динамический диапазон > 90 дБ в тесте обратной связи White Card (дисперсия от образца к образцу)
  • Динамический диапазон, расширяющийся до более чем 104 дБ для SpO2 и более чем 110 дБ для HRM с несколькими режимами выборки и усреднением на кристалле
  • Работа в широком диапазоне окружающего освещения:
  • Ультрамалое потребление для нательных батарейных устройств
    • канал оптического чтения:  < 10 мкA (типовое значение) при 25 sps
    • период интегрирования: 14,8 мкс, 29,4 мкс, 58,7 мкс, 117,3 мкс
    • малое значение тока в режиме Shutdown: 20 мкВт (типовое значение)
  • Встроенный алгоритм, дополнительно подавляющий влияние быстрых переходных процессов
  • Миниатюрный корпус: 2,048×1,848 мм, WLP 5×4 с шагом шариков 0,4 ​​мм
  • Диапазон рабочих температур: -40…85°C



Источник: www.compel.ru

Дата публикации: 03.08.2019
