Беспроводной PIR-датчик 868 МГц на новом радио CC1310



Новая опорная разработка Texas Instruments представляет собой беспроводной автономный ИК-датчик с дальностью обнаружения движущихся объектов на дистанции до 9 метров. Благодаря использованию многоядерной радиосистемы на кристалле, датчик может работать до 10 лет от одной батареи CR2032. Высокие технические параметры получены благодаря новейшему беспроводному микроконтроллеру CC1310F128RGZT с ядром Cortex M3 и встроенным радио 868 МГц. В качестве чувствительного элемента применен аналоговый PIR-сенсор Murata IRS-B210ST01-R1.

Для первичной обработки сигнала применены компоненты с нанопотреблением: операционный усилитель LPV521 (0.375 мкА) и компаратор TLV3691 (75 нА). Потребление устройства в режиме Standby (при активном ИК-датчике) составляет лишь 1.65 мкА. Средний ток потребления в активном режиме работы равен 1.2 мА в течение 104 мс, когда происходит обработка данных и отсылка пакета по эфиру. Рабочий температурный диапазон устройства -30…60°С определяется типом используемой батареи CR2032.

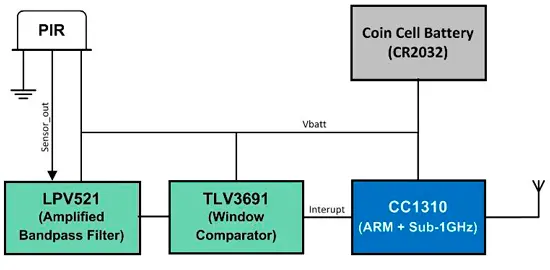

Структурная схема ИК-датчика на базе CC1310

Структурная схема ИК-датчика на базе CC1310



Благодаря тому, что и микроконтроллер и радио находятся на одном кристалле, общий размер платы получается весьма компактным (35х75 мм), включая PCB-антенну. Измеренная в офисе дальность действия достигала 220 метров при приеме на подключенный к ноутбуку USB-донгл CC1111.

Источник: www.compel.ru

Дата публикации: 14.01.2016
