TMCS1100 – изолированный усилитель для измерения тока без применения внешнего шунта



Компания TI представила свой первый изолированный усилитель для токоизмерения без применения внешнего шунта – TMCS1100 (PMCS1100).  Токоизмерение производится с помощью встроенного сенсора Холла. Прибор предназначен для токоизмерения в диапазоне от 0,125 до 96 А (±3,625…±46 A) в таких применениях как драйверы двигателей; источники питания, в том числе бесперебойного, а также в инверторах; системах защиты по току и схемах токоизмерения - как для постоянного, так и для переменного тока.

Ток на входе проходит через внутренний 1,8-мОм проводник, который генерирует измеряемое встроенным датчиком Холла магнитное поле. Низкое сопротивление существенно снижает мощностные потери и тепловыделение. Внутренняя схема гальванической изоляции гарантирует рабочую изоляцию в 600 В, при этом величина изоляции между измерительной цепью и схемой составляет 3 кВ .

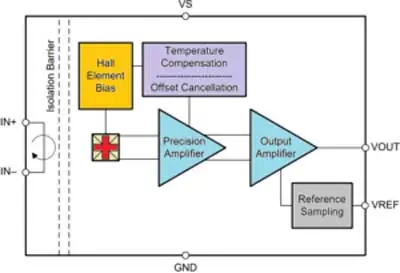

Блок-схема TMCS1100

Блок-схема TMCS1100



Выходное напряжение пропорционально входному току, при этом выпускаются четыре модификации микросхемы с разными коэффициентами усиления. TMCS1100 может работать от одного источника питания 3…5.5 В и потребляет максимальный ток 5 мА. Диапазон рабочих температур: -40…125°C.

Основные характеристики TMCS1100:

  • Измеряемый однополярный ток: 0,125…96 А
  • Измеряемый двунаправленный ток: ±3,625…±46 А
  • Суммарная погрешность измерения тока < 1%
    • Ошибка усиления: ±0,3%, -40…125°C
    • Смещение: ±10,5 mA, -40…125°C
    • Температурный дрейф: 0.01 mA/°C
    • Температурная линейность: 0,1% (тип.)
  • Сертификация UL1577, VDE 0884-11, 60950 (планируемая)
    • Рабочая изоляция 600-VDC/VPK
    • Изоляция выдерживает до 3-kVRMS
  • Линейное измерение для двунаправленного и однонаправленного тока
  • Возможность выбора на входе внешнего опорного напряжения требуемого диапазона для отрицательной и положительной областей измерения
  • Рабочее напряжение 3,0…5,5 В
  • Полоса пропускания 80 кГц (-3 dB)
  • Несколько вариантов чувствительности:
    • TMCS1100A1: 50 mV/A
    • TMCS1100A2: 100 mV/A
    • TMCS1100A3: 200 mV/A
    • TMCS1100A4: 400 mV/A

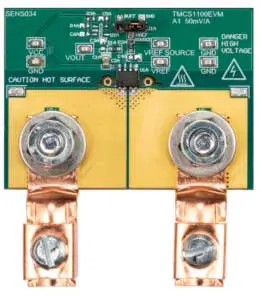

Пример дизайна PCB для TMCS1100

Пример дизайна PCB для TMCS1100



Источник: www.compel.ru

Дата публикации: 03.11.2019
