Новый датчик давления LPS27HHW с защитой от влаги


Пьезорезистивный ультракомпактный MEMS-датчик абсолютного давления LPS27HHW производства STMicroelectronics работает как барометр с цифровым выходом. Сенсорный элемент изделия содержит подвешенную мембрану, изготовленную с применением специального процесса, разработанного компанией ST. Для эффективной защиты чувствительного элемента и электронных компонентов датчик заполнен гелем. Рабочий диапазон измерения давлений составляет 260…1260 гПа. Абсолютная точность измерений - 0,5 гПа.

Изделие обеспечивает передачу данных к приложению через интерфейсы SPI, I²C или MIPI I3CSM. Скорость передачи данных достигает 200 Гц. Датчик имеет встроенный 128-уровневый буфер FIFO, что позволяет пользователю хранить в нем данные и экономить ресурсы хост-процессора.

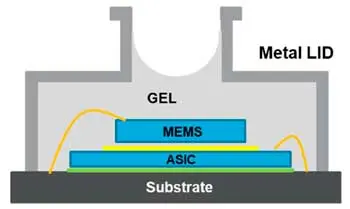

Внутренняя структура датчика LPS27HHW

Внутренняя структура датчика LPS27HHW



LPS27HHW имеет три режима работы:

  • режим пониженного энергопотребления;
  • режим однократных измерений;
  • режим непрерывных измерений.



LPS27HHW может считывать данные об окружающей среде в тот самый момент, когда это требуется управляющему микроконтроллеру, если он настроен для работы в режиме однократных измерений, или может постоянно считывать данные с заранее заданными частотами (фиксированные скорости выходных данных) при настройке для работы в непрерывном режиме.

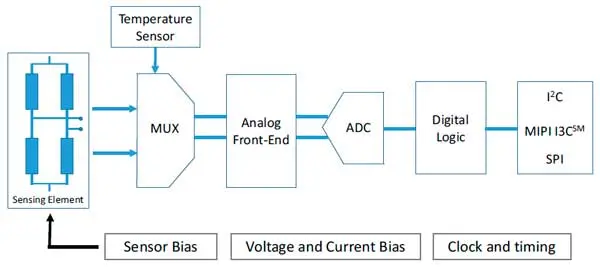

Структурная схема датчика LPS27HHW

Структурная схема датчика LPS27HHW



Датчик работает в широком диапазоне питающих напряжений VDD 1,7…3,6 В и напряжений питания VDD_IO от 1,7 В до VDD+ 0,1 В. Ток потребления датчика не превышает 4 мкА, а в режиме PDM (Power Down Mode) типичное значение тока потребления не превышает 0,9 мкА.

Сенсор LPS27HHW откалиброван в процессе производства и доступен в керамическом LGA-корпусе с металлической крышкой. Изделие гарантированно работает в температурном диапазоне -40…85°C. Металлическая крышка датчика для повышения устойчивости к электростатическому разряду заземлена.

Сравнение параметров LPS27HHW и предыдущего релиза MEMS-датчика абсолютного давления LPS33HW в водоупорном корпусе приведено в таблице 1.

Таблица 1. Параметры датчиков LPS27HHW и LPS33HW

Характеристики

LPS27HHW

LPS33HW

Диапазон рабочих давлений, гПа

260…260

260…1260

Уровень шума (RMS), гПа

0,007

0,008

Диапазон скоростей передачи данных (ODR), Гц

1…200

1…75

Встроенная температурная компенсация

Да

Да

Интерфейсы

I²C, MIPI I3CSM, SPI

I²C, SPI

Типичное потребление тока в режиме высокой
производительности (HPM), мкА

12

15

Типичное потребление тока в энерогосберегающем режиме (LPM), мкА

4

3

Типичное потребление тока в режиме PDM (Power Down Mode), мкА

0,9

1

Размеры корпуса, мм

2,7х2,7х1,7

3,3х3,3х2,9



Применение

  • альтиметры и барометры для портативных устройств;
  • приложения GPS;
  • оборудование метеостанций;
  • спортивные часы;
  • электронные сигареты;
  • устройства для мониторинга глубины воды;
  • устройства учета расхода газа.
