Преобразователи интерфейсов USB 2.0 в RS-232/485 CP2102/CP2103 от SILICON LABORATORIES



CP2102-GM и CP2103-GM - однокристальные преобразователи интерфейсов RS-232<=>USB и RS232/485<=>USB (до 1 Мбит/с), соответственно. Микросхемы содержат 1024 байт встроенной EEPROM-памяти для хранения служебной информации (VID, PID, идентификаторы устройства, информация о потребляемой мощности и т.п.), буферы приемника (576 байт) и передатчика (640 байт), встроенные кварцевые тактовые генераторы, LDO для питания от шины USB, соответствующие трансиверы; обе поддерживают полноскоростной интерфейс USB 2.0 (до 12 Мбит/с). CP2103 дополнительно имеет 4 линии ввода/вывода общего назначения и поддерживает протокол RS-485. Асинхронный последовательный приемопередатчик UART обладает расширенными возможностями, поддерживает все стандартные для UART форматы данных, т.е. может работать с длиной передаваемых данных от 5 до 8 бит с 1-2 "стоповыми" битами. Кроме того, могут использоваться биты проверки на четность и нечетность. Диапазон скоростей передачи от 300 бит/с до 1 Мбит/с. Для полноценной работы микросхемам не требуются никакие дополнительные активные компоненты.

Прилагаемый пакет программного обеспечения имеет виртуальные драйверы COM порта, поддерживающие эффективную работу микросхемы в следующих операционных системах: Windows 98 SE/Me/2000/XP, MAC OS-9, MAC OS-X и Linux версии 2.40 и выше.

Отличительные особенности: USB контроллер и трансивер:
- полноскоростная шина USB 2.0,
- 1024 бит EEPROM-памяти для служебных данных,
- не требуется внешних резисторов,
- встроенный кварцевый тактовый генератор,
- поддержка режима останова USB шины;
Асинхронный последовательный порт (UART):
- все сигналы модемного интерфейса и квитирования,
- скорость приема/передачи данных: от 300 бит/с до 1 Мбит/с,
- поддержка форматов данных: 8, 7, 6, 5 бит, 1, 1,5 и 2 стоповых бита,
- контроль четности,
- буфер приемника 576 бит, буфер передатчика 640 бит,
- четыре линии I/O общего назначения (только для CP2103),
- аппаратная конфигурация логических уровней I/O линий,
- режим RS-485 (только для CP2103);
Цепь сброса по напряжению питания;
Напряжение питания ядра 3,3…3,6 В;
Напряжение на USB шине 4,0…5,25 В;
Температурный диапазон: -40°C…+85°C;
Корпус QFN-28.

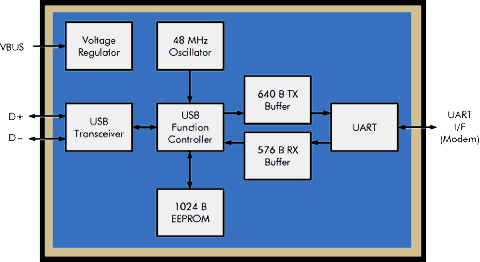

Структурная схема CP2102 и CP2103 представлена на рисунке ниже.

Области применения: модернизация устройств с RS-232 и RS-485 интерфейсом, дата-кабель для сотового телефона или КПК, адаптер USB в RS-232.

Источник: terraelectronica

Дата публикации: 02.11.2005
