Мощный полумостовой ШИМ-драйвер MP8040 в корпусе SOIC8N от MONOLITHIC POWER SYSTEMS



MP8040DN – высокочастотный полумостовой драйвер общего назначения, способный отдавать в нагрузку или принимать ток до 9А в пике. В MP8040 интегрированы верхний и нижний N-канальные силовые MOSFET-ключи. Источник и приемник тока имеют защиту от перенапряжений в каждом цикле. Диапазон питающего напряжения от 7,5В до 25В. Входной интерфейс имеет стандартные логические уровни. MP8040 отличают малый ток потребления в отключенном состоянии, защита от пониженного напряжения питания и перегрева, выход сигнала флага ошибки.

Отличительные особенности:
пиковый выходной ток ±9А;
постоянный выходной ток ±4,25А;
частота переключения до 1,2МГц;
напряжение питания 7,5В…25В;
встроенные силовые ключи (100мОм);
ограничение тока для всех силовых ключей;
защита от пониженного напряжения питания;
защита от перегрева;
ток потребления в режиме останова 2,5мкА;
истинные 2-квадрантные операции;
источники и приемники тока;
выход сигнала флага ошибки;
температурный диапазон: -40°C…+85°C;
корпус SOIC8N.

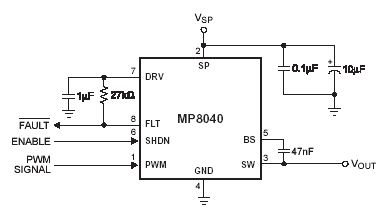

Типовая схема включения MP8040 приведена ниже.

Области применения:
драйвер усилителя класса D:
- 25Вт, 4Ом, 10% (один выход),
- 70Вт, 4Ом, 10% (мостовая схема);
импульсные DC/DC-регуляторы с мостовым и полумостовым включением;
драйверы моторов.
