Комбинированная защита от Bourns: ESD-супрессоры и ЭМИ-фильтр в одном корпусе



Компания Bourns представила новые комбинированные супрессоры CGF0804TFH-R900-2L (Combined Protection Technology (CPT), выполняющие одновременно функции защитного компонента и фильтра.

Защитные функции супрессоров CGF0804TFH реализованы в виде 4-х канальной TVS-сборки и позволяют обезопасить высокоскоростную шину данных или низковольтных линий от электростатики (ESD) по стандарту IEC 61000-4-2 уровня ±8 кВ (контактный разряд) и ±16 кВ (воздушный разряд).

Внутренняя структура супрессора CGF0804TFH

Рис. 1. Внутренняя структура супрессора CGF0804TFH



Фильтрующие свойства данного супрессора реализованы в виде синфазного EMI-фильтра, обеспечивающего подавление помех защищаемого высокоскоростного сигнала. На частоте 100 МГц измеренный импеданс лежит в диапазоне от 67 до 112 Ом. Полоса пропускания при этом позволяет коммутировать сигналы с частотой до 3 ГГц.

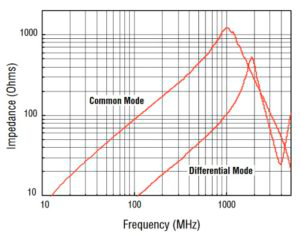

Импедансная характеристика CGF0804TFH

Рис.2. Импедансная характеристика CGF0804TFH

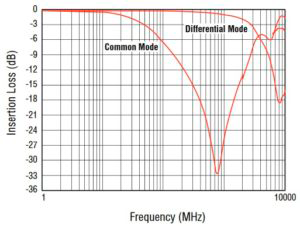

Вносимые потери CGF0804TFH

Рис. 3. Вносимые потери CGF0804TFH



Рабочий режим данного супрессора рассчитан на напряжение до 5 В и нагрузочный ток не более 100 мА. CGF0804TFH имеет низкие токи утечки (до 1 мкА) и низкую паразитную емкость (не более 0,6 пФ) всех 4-х каналов, что позволяет применять это устройство для защиты высокоскоростных интерфейсов, таких как USB, HDMI, MIPI, MHL.

Источник: www.compel.ru

Дата публикации: 20.04.2018
