Генератор РЧ сигналов Tektronix TSG4100A


Векторный генератор сигналов Tektronix TSG4100A, дополняющий контрольно-измерительные решения Tektronix среднего класса, такие как USB-анализатор спектра RSA306 и комбинированные осциллографы MDO4000B/3000.

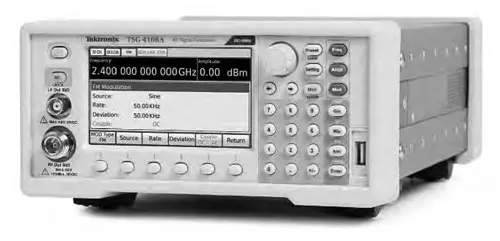

Tektronix TSG4100A

Tektronix TSG4100A



Иногда специалисты вынуждены выбирать между РЧ генераторами общего назначения и значительно более дорогими векторными генераторами сигналов. TSG4100A предлагает возможности векторного генератора по цене недорогих генераторов РЧ сигналов. И более того, по мере изменения потребностей инженера TSG4100A можно легко обновлять по месту эксплуатации для обеспечения расширенного набора векторных функций и функций цифровой модуляции. Серия TSG4100A состоит из трех моделей с диапазоном частот до 2, 4 и 6 ГГц. Приборы генерируют выходные сигналы с низким уровнем фазовых шумов (-113 дБн/Гц на частоте 1 ГГц для отстройки 10 кГц), обладают малой погрешностью амплитуды (не более ±0,4 дБ на частоте 1 ГГц, немодулированный сигнал 0 дБм в диапазоне уровней + 16...-100 дБм) и высоким разрешением по частоте (1 мкГц во всем диапазоне частот). Задающий термостатированный кварцевый генератор обеспечивает температурную стабильность <±0,002х10-6 и долговременную стабильность <±0,05х10-6 . Эти показатели являются лучшими среди генераторов сигналов среднего класса.

Генератор TSG4100A предлагает широкие возможности аналоговой модуляции - АМ, ЧМ, ФМ и ИМ. Он оснащен встроенным источником модулирующего сигнала, а также входом для внешних сигналов. В отличие от большинства аналоговых генераторов, новый прибор может выполнять непрерывное свипирование в диапазоне от 0 Гц до 62,5 МГц.

С установленным обновлением генераторы TSG4100A обеспечивают полную поддержку векторной модуляции в диапазоне РЧ несущих от 400 МГц до 6,0 ГГц. Для создания модулирующих сигналов используется сдвоенный генератор сигналов произвольной формы, работающий на частоте 125 МГц. Генератор поддерживает наиболее распространенные виды векторный модуляции: ASK, QPSK, DQPSK, п/4 DQPSK, 8PSK, FSK, CPM, QAM (от 4 до 256), 8VSB и 16VSB. Кроме того, он имеет стандартные фильтры для формирования импульсов, которые используются в цифровой связи: приподнятый косинус, корень из приподнятого косинуса, фильтр Гаусса, с прямоугольной/треугольной характеристикой и многие другие. Для дополнительного повышения гибкости на BNC-входы модулирующих сигналов I/Q на задней панели можно подавать сигналы с произвольной векторной модуляцией от внешнего источника.
