Программа Omega для расчёта основных электрических параметров однофазного мостового выпрямителя


Программа Omega предназначена для расчёта основных электрических параметров однофазного мостового выпрямителя (схема Греца), работающего на емкостную нагрузку. Расчёт ведётся с учётом индуктивности рассеяния трансформатора, влияющей на параметры выпрямителя. Используемая в программе методика расчёта полностью соответствует методике приведённой в [2], аналогичная методика приведена в [1] и написана тем же автором. Программа не требует установки и работает как портативная.

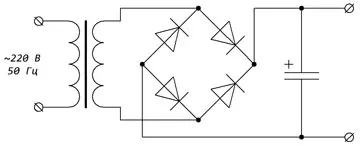

Схема электрическая принципиальная выпрямителя представлена на рис. 1. Полярность выпрямленного напряжения значения не имеет.

Схема электрическая принципиальная выпрямителя

Рис. 1. Схема электрическая принципиальная выпрямителя

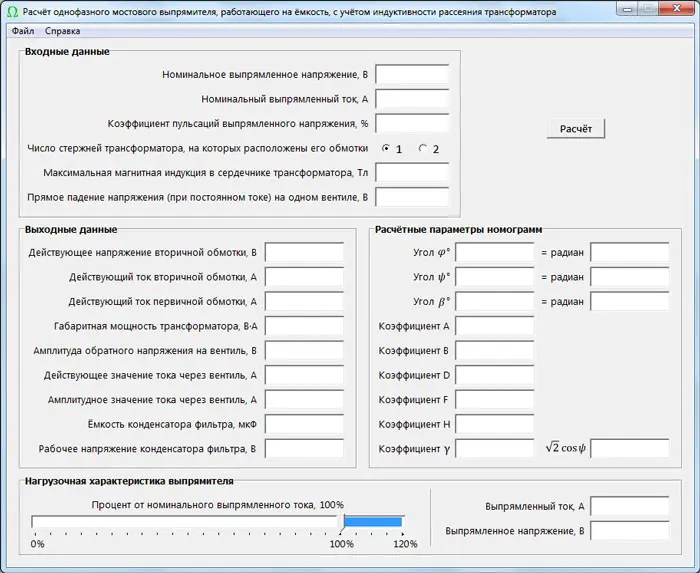

Интерфейс программы представлен на рис. 2.

Интерфейс программы Omega

Рис. 2. Интерфейс программы Omega



Входными данными для расчёта являются:

  • Номинальное выпрямленное напряжение (в Вольтах);
  • Номинальный выпрямленный ток (в Амперах);
  • Коэффициент пульсаций выпрямленного напряжения (в процентах);
  • Число стержней трансформатора, на которых расположены его обмотки:

1 - для сердечников броневого типа,

2 - для сердечников стержневого типа;

  • Максимальная магнитная индукция в сердечнике трансформатора (в Теслах);
  • Прямое падение напряжения на одном вентиле, измеренное на постоянном токе (в Вольтах).

Максимальная магнитная индукция в сердечнике трансформатора может быть определена исходя из следующих данных [1, c.25]:

Марка стали

Э310, Э320, Э330, Э41, Э42, Э43

Э340, Э350, Э360

Толщина листа или ленты

0,35 - 0,5 мм

0,05 - 0,1 мм

Габаритная мощность трансформатора, ВА

Индукция, Тл (при f=50 Гц)

10

1,1

1,2

20

1,26

1,4

40

1,37

1,55

70

1,39

1,6

100

1,35

1,6

200

1,25

1,51

400

1,13

1,43

700

1,05

1,35

1000

1,0

1,3

2000

0,9

1,2

4000

0,8

1,1

7000

0,72

1,02

10000

0,68

0,97



Габаритную мощность трансформатора следует определять исходя из соотношения [1, с.36]:

Pгаб ≈ 1,5 · U0 · I0

где  U0 - номинальное выпрямленное напряжение, I0- номинальный выпрямленный ток.

Ориентировочное значение прямого падения напряжения на вентиле, измеренное на постоянном токе, составляет [1, с.20]:

  • Для германиевых диодов: 0,5 В;
  • Для кремниевых диодов: 1 В.

Обычно в справочниках указано прямое падение напряжения на вентиле, измеренное на пульсирующем токе, которое меньше измеренного на постоянном токе примерно в 2 раза [1, с.22], это необходимо учитывать.



Выходными данными расчёта являются:

  • Действующее напряжение вторичной обмотки (в Вольтах);
  • Действующий ток вторичной обмотки (в Амперах);
  • Действующий ток первичной обмотки (в Амперах);
  • Габаритная мощность трансформатора (в Вольт-Амперах);
  • Амплитуда обратного напряжения на вентиль (в Вольтах);
  • Действующее значение тока через вентиль (в Амперах);
  • Амплитудное значение тока через вентиль (в Амперах);
  • Ёмкость конденсатора фильтра (в микроФарадах).



Кроме выходных данных, программа определяет такие расчётные параметры, как A, B, D, F, H, и углы φ, ψ, β (в градусах и радианах). Данные параметры используются при расчёте выпрямителя по номограммам и приводятся для справки.

Программа имеет возможность сохранения полученных данных в текстовый файл с расширением "txt". При сохранении можно создать новый файл, либо указать существующий текстовый файл, данные будут добавлены в конец этого файла. Таким образом, программа никаких файлов не стирает.



Программа имеет следующие условия и ограничения на расчёт:

  • Номинальное напряжение питающей сети: 220 В;
  • Номинальная частота питающей сети: 50 Гц;
  • Коэффициент пульсаций выпрямленного напряжения: не более 15% [1, с.32];
  • Выпрямленный ток: не менее 20 мА [1, с.24];
  • Расчётный параметр А: не более 20;
  • Трансформатор имеет только одну вторичную обмотку;
  • Первичная и вторичная обмотки трансформатора не секционированы;
  • Если задан трансформатор с сердечником стержневого типа (2 катушки), то предполагается, что вторичная обмотка поровну распределена на обеих катушках.



В дополнение к программе пересчитаны и уточнены приведённые в [2] номограммы для расчёта электрических параметров указанного выпрямителя. При построении номограмм вычисления велись с абсолютной погрешностью порядка 10-10. Номограммы расположены в каталоге программы в подкаталоге "omograms". При наличии программы необходимость в номограммах отсутствует, они приведены для справки.

Скачать программу можно здесь.

Литература:

1."Источники электропитания на полупроводниковых приборах. Проектирование и расчёт", под ред. Додика С.Д. и Гальперина Е.И. М., "Советское радио", 1969, 448 стр.

2.Мазель К.Б. "Теория и расчёт выпрямителя, работающего на ёмкость, с учётом индуктивности рассеяния трансформатора" М.-Л., "Госэнергоиздат", 1957, 40 стр.
