23:35Высокая надежность и долгий срок службы: полимерные танталовые конденсаторы Xiangyee серии CA55 с ультрамалым ESR

Компания Hunan Xiangyee Electronic Technology Co., Ltd. (Xiangyee) предлагает конденсаторы серии CA55, выполненные по полимерной технологии и относящиеся к классу компонентов с ультрамалым значением эквивалентного последовательного сопротивления (ESR).

В отличие от обычных танталовых конденсаторов, у которых катод выполнен из диоксида марганца (MnO2), во всех моделях серии CA55 (рисунок 1) в качестве катода используется твердотельный проводящий полимер, применение которого и позволяет получить сверхмалое значение ESR. Если у обычных танталов среднее значение ESR составляет около 1 Ом, то в среднем по серии CA55 этот параметр ниже на порядок: около 100 мОм (0,1 Ом). За счет сниженного значения эквивалентного последовательного сопротивления можно закладывать в разрабатываемое проекты в 2-3 раза более низкое значение емкости для аналогичного уровня сглаживания пульсаций напряжения. Из остальных преимуществ полимерных конденсаторов можно выделить следующие:

  • более высокие значения токов пульсаций (Iripple);
  • отсутствие большого дерейтинга по напряжению (в отличие от обычных танталов, нет необходимости брать двукратный запас по рабочему напряжению);
  • стабильность параметров и емкости при изменении прочих внешних факторов, таких как частота, время и температура;
  • пожаро- и взрывобезопасность за счет отсутствия оксида в составе (у обычных танталов он есть);
  • отсутствие деформации и растрескивания корпуса, который выдерживает изгиб платы;
  • исключение шума и звона на высоких частотах;
  • экономия места на печатной плате, поскольку один полимерный конденсатор может заменить сборку из нескольких параллельных танталов/электролитов/MLCC.

Внешний вид полимерных танталовых конденсаторов Xiangyee серии CA55

Рис. 1. Внешний вид полимерных танталовых конденсаторов Xiangyee серии CA55



При всех преимуществах полимерной технологии стоит отметить, что при более высоком токе пульсаций ток утечки у таких конденсаторов также становится выше (по сравнению с классическими танталами). Это стоит учитывать при подборе конденсаторов для решений, требовательных к малому энергопотреблению и питающихся от ограниченного источника тока (батарейки, аккумулятора и тому подобных).

В серию CA55 входят конденсаторы напряжением 2,5…63 В с широким диапазоном емкости, вплоть до 1000 мкФ. Размерная сетка начинает с минимального корпуса A, не превышающего 3,2х1,6х1,6 мм, и заканчивается максимальным W с габаритами 7,3х6,1х4,1 мм. Все параметры конденсатора зашифрованы в его наименовании (рисунок 2).

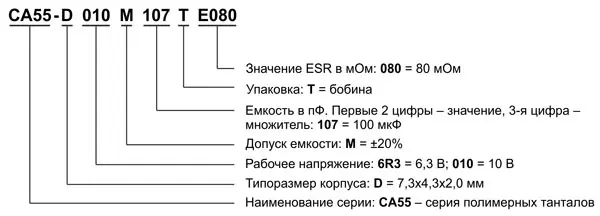

Структура наименования танталовых конденсаторов серии CA55

Рис. 2. Структура наименования танталовых конденсаторов серии CA55



Танталовые полимерные конденсаторы серии CA55 могут стать альтернативой соответствующим конденсаторам других более известных производителей и с успехом заменят их в ваших разработках. Список наиболее востребованных и популярных конфигураций представлен в таблице 1.

Таблица 1. Характеристики полимерных конденсаторов серии CA55

Наименование

Емкость, мкФ

Напряжение, В

Корпус

Продукция популярного бренда

CA55-B002M477TE100

470

2

B

2TPEххх

CA55-B002M337TE200

330

2

B

2TPEххх

CA55-D2R5M687TE030

680

2,5

D

2R5Tххх

CA55-D2R5M687TE030

680

2,5

D

2R5Tххх

CA55-H2R5M477TE025

470

2,5

H

2R5Tххх

CA55-H2R5M477TE025

470

2,5

H

2R5Tххх

CA55-H2R5M337TE025

330

2,5

H

2R5Tххх

CA55-D004M477TE050

470

4

D

4TPEххх

CA55-E004M687TE100

680

4

E

4TCFххх

CA55-A6R3M107TE200

100

6,3

A

6TPHххх

CA55-B6R3M107TE100

100

6,3

B

6TPGххх

CA55-E6R3M477TE050

470

6,3

E

6TPFххх

CA55-E6R3M477TE050

470

6,3

E

6TPFххх

CA55-D6R3M337TE025

330

6,3

D

6TPFххх

CA55-D6R3M337TE025

330

6,3

D

6TPFххх

CA55-D6R3M227TE060

220

6,3

D

6TPFххх

CA55-E6R3M687TE018

680

6,3

E

6TPEххх

CA55-E6R3M687TE018

680

6,3

E

6TPEххх

CA55-E6R3M477TE050

470

6,3

E

6TPEххх

CA55-D6R3M337TE025

330

6,3

D

6TPEххх

CA55-H6R3M337TE030

330

6,3

H

6TPEххх

CA55-D6R3M337TE025

330

6,3

D

6TPEххх

CA55-B6R3M227TE100

220

6,3

B

6TPEххх

CA55-H6R3M227TE040

220

6,3

H

6TPEххх

CA55-B6R3M227TE100

220

6,3

B

6TPEххх

CA55-H6R3M227TE040

220

6,3

H

6TPEххх

CA55-B6R3M107TE100

100

6,3

B

6TPEххх

CA55-B6R3M107TE100

100

6,3

B

6TPEххх

CA55-H6R3M107TE080

100

6,3

H

6TPEххх

CA55-B6R3M476TE150

47

6,3

B

6TPCххх

CA55-H6R3M337TE030

330

6,3

H

6TPCххх

CA55-H6R3M157TE060

150

6,3

H

6TPCххх

CA55-H6R3M107TE100

100

6,3

H

6TPCххх

CA55-E6R3M477TE050

470

6,3

E

6TPBххх

CA55-D6R3M337TE025

330

6,3

D

6TPBххх

CA55-E6R3M477TE050

470

6,3

E

6TCFххх

CA55-B010M476TE150

47

10

B

10TPххх

CA55-H010M686TE100

68

10

H

10TPххх

CA55-H010M686TE125

68

10

H

10TPххх

CA55-B010M476TE150

47

10

B

10TPххх

CA55-E010M337TE035

330

10

E

10TPххх

CA55-D010M227TE070

220

10

D

10TPххх

CA55-H010M107TE080

100

10

H

10TPххх

CA55-H010M107TE080

100

10

H

10TPххх

CA55-B010M476TE150

47

10

B

10TPххх

CA55-B010M336TE150

33

10

B

10TPххх

CA55-E010M337TE035

330

10

E

10TPххх

CA55-E010M337TE035

330

10

E

10TPххх

CA55-D010M227TE070

220

10

D

10TPххх

CA55-E010M227TE100

150

10

D

10TPххх

CA55-D010M157TE100

150

10

D

10TPххх

CA55-H016M157TE060

150

16

H

1CTQххх

CA55-B016M336TE150

33

16

B

16TQххх

CA55-H016M686TE150

68

16

H

16TQххх

CA55-H016M476TE080

47

16

H

16TQххх

CA55-H016M476TE080

47

16

H

16TQххх

CA55-B016M336TE150

22

16

B

16TQххх

CA55-B016M226TE150

22

16

B

16TQххх

CA55-D016M227TE100

220

16

D

16TQххх

CA55-D016M157TE100

150

16

D

16TQххх

CA55-B016M106TE200

10

16

B

16TQххх

CA55-H016M107TE050

100

16

H

16TQххх

CA55-H020M476TE0100

47

20

H

20TQххх

CA55-H020M336TE100

33

20

H

20TQххх

CA55-B020M226TE150

22

20

B

20TQххх

CA55-D020M107TE100

100

20

D

20TQххх

CA55-H020M107TE064

100

20

H

20TQххх

CA55-D025M686TE100

68

25

D

25TQххх

CA55-H025M336TE100

33

25

H

25TQххх

CA55-H025M226TE200

22

25

H

25TQххх

CA55-B025M156TE300

15

25

B

25TQххх

CA55-D025M107TE100

100

25

D

25TQххх

CA55-D025M686TE100

68

25

D

25TDххх

CA55-B025M106TE250

10

25

B

12TPххх

CA55-H1035M476TE100

47

35

H

35TQххх

CA55-H035M156TE150

15

35

H

35TQххх

CA55-H035M106TE250

10

35

H

35TQххх

Источник: www.compel.ru
