EiceDRIVER™ X3 – семейство аналоговых и цифровых изолированных драйверов затвора


Компания Infineon представила максимально гибкое с точки зрения применения семейство высокопроизводительных одноканальных изолированных драйверов затворов с функцией DESAT, подавлением эффекта Миллера, функцией мягкого отключения и возможностью конфигурирования по I2C-интерфейсу.

Аналоговые X3 (1ED34xx) и цифровые X3 (1ED38xx) ИС представляют собой изолированные драйверы затворов с большим количеством настраиваемых функций и параметров мониторинга. Это открывает такие новые возможности применения, как прогнозирование необходимости технического обслуживания системы. Данное семейство драйверов обеспечивает пиковые выходные токи 3, 6 и 9 А, высокоточную функцию DESAT, защиту от короткого замыкания для IGBT-модулей и MOSFET на основе карбида кремния (SiC). Многие из перечисленных функций поддаются тонкой настройке. Такая гибкость делает данную микросхему уникальным высокопроизводительным решением на рынке. Драйвер имеет широкий спектр применений: системы электропривода, солнечные батареи, зарядные устройства для электромобилей или системы хранения энергии с сертифицированной гальванической развязкой (UL1577).



Основные особенности

  • Применение с IGBT-модулями (включая IGBT7), MOSFET и транзисторами на основе карбида кремния (SiC);
  • ±3/6/9 A – типовые значения пикового выходного тока;
  • Точное обнаружение напряжения насыщения (DESAT) с функцией вывода ошибок;
  • 40 В – максимальное значение выходного напряжения питания;
  • Особенности, связанные с возможностью точной настройки:
  • Настраиваемые фильтр DESAT и уровень тока мягкого отключения (1ED34XX);
  • Возможность настройки следующих параметров по I2C: DESAT, мягкого отключения, UVLO, функции подавления эффекта Миллера, отключения при перегреве, двух пороговых уровней отключения  (1ED38XX).



Преимущества

  • Обеспечение быстрого проектирования благодаря небольшому количеству внешних компонентов с сохранением настраиваемой функции DESAT с функцией мягкого отключения;
  • Незаменимость для всех применений, требующих надежной DESAT-защиты (включая транзисторы на основе SiC и IGBT7);
  • UL 1577 (в режиме ожидания) VISO = 6 кВ (rms) в течение 1 с., 5,7 кВ (rms) в течение 1 мин.;
  • Возможность установки точных значений порогов отключения и таймингов в сочетании с сертификацией UL 1577 обеспечивают превосходную безопасность в ходе эксплуатации.



Конкурентные преимущества

  • Быстрое проектирование благодаря возможности настройки и небольшому количеству внешних компонентов при наличии настраиваемой функции DESAT с функцией мягкого отключения (1ED34XX);
  • Возможность конфигурирования DESAT через I2C, мягкое отключение, защита от просадок напряжения, функция подавления эффекта Миллера, отключение при перегреве, два уровня отключения, широкий спектр применений (1ED38XX).

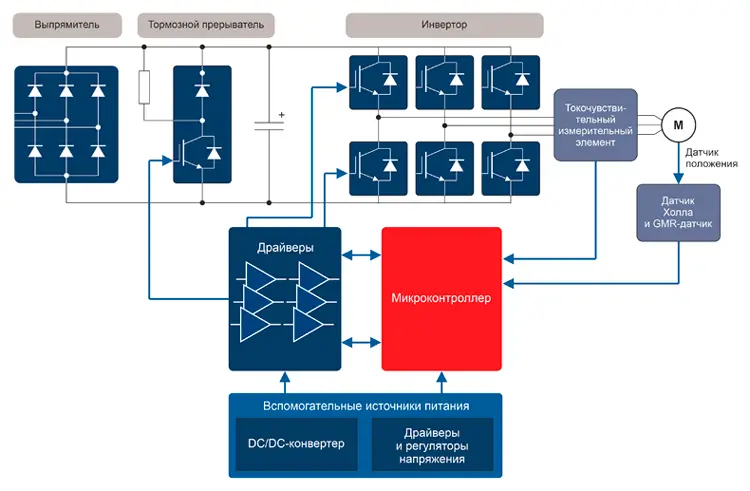

Блок-схема типового применения

Рис. 1. Блок-схема типового применения



Источник: www.compel.ru
