Плата расширения для Arduino с защищенными 24-вольтовыми ключами Infineon семейства PROFET


Компания Infineon представила плату расширения для Arduino c 24-вольтовыми ключами PROFET™+24V (BTT6xxx).

Данное семейство ключей верхнего плеча с защитами предназначено для управления резистивными, емкостными и индуктивными нагрузками (лампы автомобилей, реле, двигатели, клапаны, светодиоды, конденсаторы). Использование платы расширения для Arduino с 24-вольтными защищенными ключами ускоряет создание прототипов и позволяет с минимальными затратами проводить тестирование совместимых по распиновке ключей PROFET™+24V.

На плате расширения установлены три защищенных силовых MOSFET-ключа из линейки PROFET™+24V: два BTT6030-2EKA и один BTT6020-1EKA, которыми можно управлять с платы Arduino (Uno, Duo) либо с помощью оценочных плат на базе ARM-микроконтроллеров Infineon XMC™, совместимых по форм-фактору с Arduino.

Управление силовыми ключами осуществляется через входные контакты INx. Вывод DEN (Diagnosis ENable) разрешает измерение тока нагрузки, значение которого можно считывать на выводе IS. Для двухканальных ключей измеряемый канал выбирается выводом DSEL (Diagnosis SELect). Для считывания измеренного тока вывод IS каждого ключа подключается к отдельному каналу АЦП микроконтроллера.

К плате расширения можно подключить не более пяти нагрузок 24 В с номинальными токами от 4 до 5 А и осуществлять управление сигналами постоянного напряжения или с помощью ШИМ. Номинальное Uвх. составляет от 8 до 36 В (максимальный диапазон – от 5 до 48 В). Величина Iномин. ограничена печатной платой и составляет до 5 А на канал, при этом максимальный ток для BTT6020-1EKA может достигать 7 А.

Интегрированные силовые ключи верхнего плеча BTT6030-2EKA и BTT6020-1EKA – часть линейки PROFET™+24V. Эти изделия построены на базе N-канального вертикального силового MOSFET с поддержкой Charge Pump и поставляются в корпусе DSO-14. Установленный на плате IPD50P04P4L-11 предназначен для блокировки обратного тока.

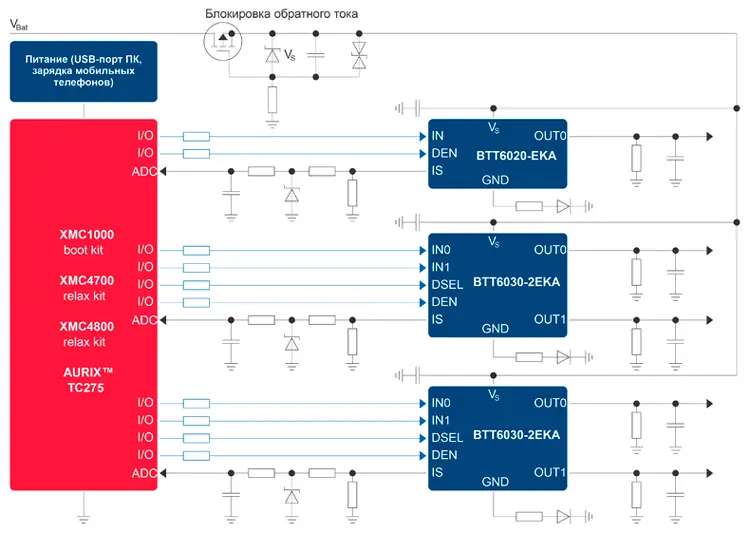

Схема подключения платы расширения к микроконтроллерной плате

Схема подключения платы расширения к микроконтроллерной плате



Ключевые особенности:

  • Совместимость с платами Arduino и оценочными микроконтроллерными платами Infineon XMC™;
  • Возможность ШИМ до 400 Гц;
  • Поддержка логических уровней на входах;
  • Возможность измерения тока нагрузки для диагностики;
  • Защита нагрузки и схемы управления от перегрева, перегрузки по току, от статического разряда.



Главные преимущества:

  • Быстрое и бюджетное создание схем управления нагрузкой 24 В;
  • Возможность измерения тока для диагностики нагрузки;
  • Защелкивание при отключении по перегреву.



Применения:

  • Подходит для автомобильного и промышленного применения;
  • Может использоваться для всех типов резистивных, индуктивных и емкостных нагрузок;
  • Подходит для нагрузок с большими и малыми токами: лампы, клапаны, реле, светодиоды;
  • Заменяет электромеханические реле, предохранители и дискретные схемы.



Основные параметры:

  • Соответствует RoHS и требованиям AEC;
  • Диапазон рабочего напряжения от 5 до 48 В;
  • Низкое потребление в режиме ожидания: <0,5 мкА;
  • Защита от статического разряда и оптимизированная ЭМС;
  • Поддержка логических уровней 3,3 и 5 В на входах;
  • Улучшенный отвод тепла корпуса DSO.



Функции диагностики:

  • Пропорциональное измерение тока нагрузки;
  • Обнаружение отключения нагрузки при открытии и закрытии;
  • Обнаружение перегрева;
  • Предупредительный сигнал в случае короткого замыкания;
  • Повышенная точность коэффициента измерения тока kILIS с возможностью калибровки.



Функции защиты:

  • Выдерживает броски напряжения до 65 В;
  • Защита от тока короткого замыкания;
  • Защелкивание при перегреве;
  • Улучшенная работа при коротком замыкании;
  • Защита от потери заземления/питания;
  • Стабильность работы при пониженном напряжении;
  • Защита от перенапряжения.



Таблица. 24-вольтовые ключи семейства PROFET™+24V

Наименование

RDS(on) (тип.), мОм

Номинальный ток нагрузки, A

IL (SC) (тип.), A

Количество каналов

Корпус

Исполнение для автопрома

BTT6010-1EKA

10

9

115

1

DSO-14

BTT6020-1EKA

20

7

74

1

DSO-14

BTT6030-1EKA

30

6

70

1

DSO-14

BTT6030-2EKA

30

2х4

70

2

DSO-14

BTT6050-1EKA

50

4,5

47

1

DSO-14

BTT6050-2EKA

50

2х3

47

2

DSO-14

BTT6100-2EKA

100

2х2,2

25

2

DSO-14

BTT6200-1EJA

200

1,5

11

1

DSO-8

BTT6200-4EMA

200

4х1

11

4

SSOP-24

Специальные устройства PROFET™+24V со сниженным током ограничения (основное применение: коммутационные кабели длиной > 20 м)

BTT6010-1EKB

10

10

86

1

DSO-14

BTT6030-2EKB

30

2х4

60

2

DSO-14

BTF6070-2EKV

70

2х2,3

11

2

DSO-14
