Нанопотребляющий измеритель уровня заряда LTC3337 от Analog Devices


Компания Analog Devices выпустила на рынок новую микросхему контроля состояния батарей с точным счетчиком заряда LTC3337. Ее собственное потребление составляет всего 100 нА.



Возможности LTC3337

Микросхема подключается между батареей и нагрузкой и способна работать с широким диапазоном входных напряжений от 2 до 5,5 В и батареями емкостью от 1,5 мА⋅ч до 1000 А⋅ч. LTC3337 предназначена для работы в первую очередь с первичными неперезаряжаемыми батареями, но может быть использована с любыми другими типами, если необходимо учитывать только разряд батареи.

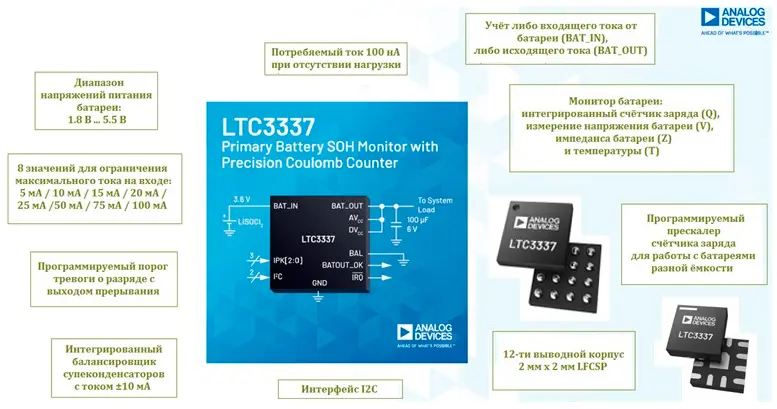

Возможности LTC3337

Возможности LTC3337



LTC3337 имеет точный счетчик заряда (Q), измеряет напряжение батареи (V), ее импеданс (Z) и температуру (T). Данные доступны через интерфейс I2C. Можно запрограммировать порог разряда, при достижении которого будет сформирован сигнал прерывания для процессора.

Максимальный потребляемый от батареи ток может быть ограничен уровнями 5/10/15/20/25/50/75/100 мА. Для уменьшения потерь вместо резистивного датчика используется коммутируемый с высокой частотой источник тока с низким падением напряжения. Сглаживание пульсаций на выходе обеспечивается внешним конденсатором, емкость которого выбирается в зависимости от максимального потребляемого тока. Падение напряжения между входом и выходом не превышает 230 мВ. Отключение счетчика заряда и ограничения тока позволяет при необходимости снизить минимальное входное напряжение до 1,8 В, позволяя максимально использовать емкость батареи.

Для обеспечения больших импульсных токов на выходе могут быть подключены суперконденсаторы. Встроенная функция балансировки с максимальным током ±10 мА позволяет использовать последовательное соединение двух суперконденсаторов в случае, если выходное напряжение превышает допустимое напряжение для одного.

Микросхема LTC3337 выпускается в 12-выводном корпусе LFCSP размером всего 2 x 2 мм и работает в температурном диапазоне от -40 до 125°C.



Области применения микросхемы:

  • Малопотребляющие системы с батарейным питанием;
  • Индустриальные датчики с удаленным доступом, такие как измерители, охранные системы;
  • Трекеры;
  • Электронные замки;
  • Системы, требующие вспомогательного батарейного питания;



Преимущества:

  • Очень низкий собственный ток потребления, всего 100 нА;
  • Широкий диапазон входных напряжений, от 1,8 до 5,5 В;
  • Широкий диапазон емкостей батарей, от 1,5 мА⋅ч до 1000 А⋅ч;
  • Контроль состояния батареи, включающий точный счетчик заряда, измерение напряжения, импеданса и температуры;
  • Измерение заряда с небольшими потерями с помощью коммутируемого источника тока, среднее падение напряжения около 160 мВ;
  • Ограничение пикового тока потребляемого от батареи: 5 мА/10 мА/15 мА/20 мА/25 мА/50 мА/75 мА/100 мА;
  • Возможность балансировки суперконденсаторов с током ±10 мА;
  • Интерфейс I2C и сигнал тревоги при достижении заданного уровня разряда;
  • Широкий рабочий диапазон температур, от -40 до 125°C;
  • Малое занимаемое место на печатной плате, 2 х 2 мм, и небольшое тепловыделение.

Для разработки и отладки LTC3337 доступна демонстрационная плата DC2973A.

Источник: www.compel.ru
